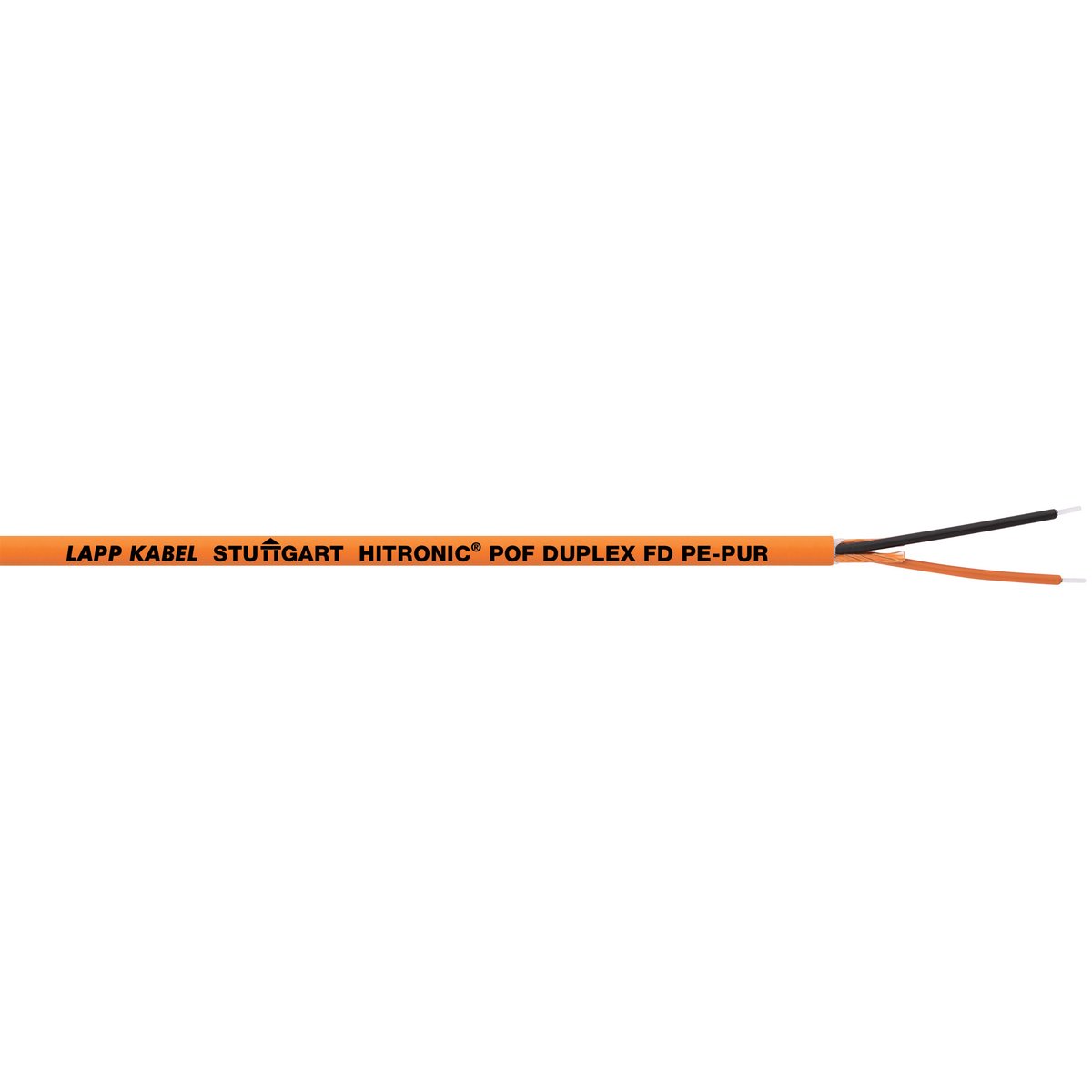

POF; J-Optische Innenkabel: J-V2Y(ZN)11Y; Schleppkette; Aramid-Garne; Polyurethan; orange; Ölbeständig; Zugkraft fest verlegt: 100N
Vorteile
- Lichtwellenleiter aus Kunststofffasern (POF, Polymer Optical Fiber) sind leicht, einfach und fehlertolerant in der Konfektionierung sowie für kurze Übertragungsstrecken ausgelegt.
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Duplex-Ausführung für die parallele Führung zweier Fasern und eine platzsparende Umsetzung bidirektionaler Verbindungen.
- Mit Aramidgarnen für maximal zugentlastende Wirkung.
- Halogenfreies Produkt, das im Brandfall keine gesundheitlich bedenklichen Gase entwickelt.
- Keine Erzeugung elektromagnetischer Störeinflüsse durch metallfreie Werkstoffe im Inneren der Leitung.
Anwendungsbereiche
- Zur optischen Signalübertragung bis 70 m.
- Für den flexiblen Einsatz.
- Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
- PUR-Außenmantel hält hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist vielfach chemisch beständig und erhöht ölbeständig.
- Der Artikel mit „FD“ im Artikelnamen erlaubt den flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Der Artikel mit ‚HEAVY‘ im Artikelnamen verfügt über verstärkte Wanddicken und hält eine Zugkraft von 130 N aus, ohne dass Schäden am Kabel entstehen.
Technische Daten
Allgemeine Informationen
| Marke |
HITRONIC® |
| Produkttyp |
LWL-Kabel |
| Gewicht |
30 kg/km |
| Lichtwellenleiter-Typ |
POF |
| Lichtwellenleiter-Typ Langbezeichnung |
Polymer optische Fasern |
| Zolltarifnummer |
85447000 |
Elektrische Kennwerte
| Angaben zur Wellenlänge |
Bei 660 nm gilt 230 dB/km; Bei 650 nm gilt 160 dB/km sowie 1 MHz*km |
Produktaufbau
| J-Optische Innenkabel |
J-V2Y(ZN)11Y |
| Anzahl Adern |
2 |
| Zugentlastung mit |
Aramid-Garne |
| Fasertyp |
Multimode-Faser |
| Anzahl Fasern |
2 |
| Nenndurchmesser der Ader |
2,2 mm |
| Nennaussendurchmesser |
6 mm |
| Leitungsform |
rund |
| Durchmesser Faserkern |
980 µm |
| Durchmesser Fasermantel |
1000 µm |
| Grundmaterial des Faserkerns |
Polymethylmethacrylat |
| Grundmaterial des Faserkerns, Kurzform |
PMMA |
| Grundmaterial des Adermantels |
Polyethylen |
| Grundmaterial des Adermantels, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
orange |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Einsatz im Ex-Bereich |
Nein |
| Minimaler Biegeradius, dynamisch dauerbewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
60 mm |
| Maximale Biegezyklen |
5.000.000 |
| Maximaler Verfahrweg |
10 m |
| Zugkraft fest verlegt |
100 N |
| Zugkraft kurzzeitig |
400 N |
| Temperatur, dynamisch dauerbewegt |
-20 °C bis 70 °C max. Leitertemperatur |
| Temperatur, dynamisch dauerbewegt max |
70 °C |
| Temperatur, dynamisch dauerbewegt min |
-20 °C |
| Montagetemperatur min. |
-10 °C |
| Montagetemperatur max. |
50 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| LABS-frei |
Nein |
| Fast Connect (FC) Kabel |
Nein |
| Optisches Kabel, Einsatz |
Innenraum |
Zertifizierungen und Normen
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
RU С-DE.АЮ64.В.00321/19 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
POF; J-optical indoor cables: J-V2Y(ZN)11Y; Cable chain; Aramid yarns; Polyurethane; orange; Oil-resistant; Tensile force fixed installation: 100N
Benefits
- Plastic optical fibres (POF, Polymer Optical Fibre) are lightweight, easy to work with and fault-tolerant during assembly, and are designed for short transmission distances.
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- Duplex version for parallel routing of two fibres and space-saving implementation of bidirectional connections.
- Featuring aramid yarns for maximum strain relief.
- Halogen-free product that generates no harmful gases in the event of a fire.
- No electromagnetic interference from non-metallic materials is generated inside the cable.
Applications
- For optical signal transmission up to 70 m.
- For flexible use.
- Can be used in dry and wet conditions, and especially in harsh and oily environments.
- The PUR outer sheath withstands high mechanical loads.
- PUR outer sheath is highly chemical resistant and highly oil resistant.
- The article with ‘FD’ in its name is suitable for flexible, continuous use in moving machine parts and in cable chains.
- The article with ‘HEAVY’ in its name has reinforced wall thicknesses and can withstand a tensile force of 130 N without the cable being damaged.
Technical specifications
General information
| Brand |
HITRONIC® |
| Product type |
Fibre optic cable |
| Weight |
30 kg/km |
| Fibre optic cable type |
POF |
| Fibre optic cable type, long designation |
Polymer optical fibres |
| customs code |
85447000 |
Electrical parameters
| Wavelength information |
for 660 nm applies 230 dB / km; for 650 nm applies 160 dB / km as well as 1 MHz*km |
Product design
| J-optical indoor cables |
J-V2Y(ZN)11Y |
| Number of cores |
2 |
| Strain relief due to |
Aramid yarns |
| Fibre type |
Multi-mode fibre |
| Number of fibres |
2 |
| Nominal core diameter |
2.2 mm |
| Nominal outer diameter |
6 mm |
| Cable shape |
Round |
| Diameter fibre core |
980 µm |
| Diameter fibre cladding |
1000 µm |
| Base material fibre core |
Polymethylmetacrylate |
| Base material fibre core, shortname |
PMMA |
| Base material buffer coating |
Polyethylene |
| Base material buffer coating, shortname |
PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
orange |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Windable |
No |
| For use in hazardous areas |
No |
| Minimum bending radius, dynamic continuously flexing |
10 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
60 mm |
| Maximum bending cycles |
5,000,000 |
| Maximum travel distance |
10 m |
| Tensile force fixed installation |
100 N |
| Tensile force, short-term |
400 N |
| Temperature, dynamic continuously flexing |
-20 °C to 70 °C max. conductor temperature |
| Temperature, dynamic continuously flexing max |
70 °C |
| Temperature, dynamic continuously flexing min |
-20 °C |
| Installation temperature min. |
-10 °C |
| Max. assembly temperature |
50 °C |
| Flame-retardant |
Yes |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| PWIS-free |
No |
| Fast Connect (FC) cable |
No |
| Optical cable, insert |
Indoor |
Certifications and standards
| EAC-certified |
Yes |
| EAC certification number |
RU С-DE.АЮ64.В.00321/19 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
