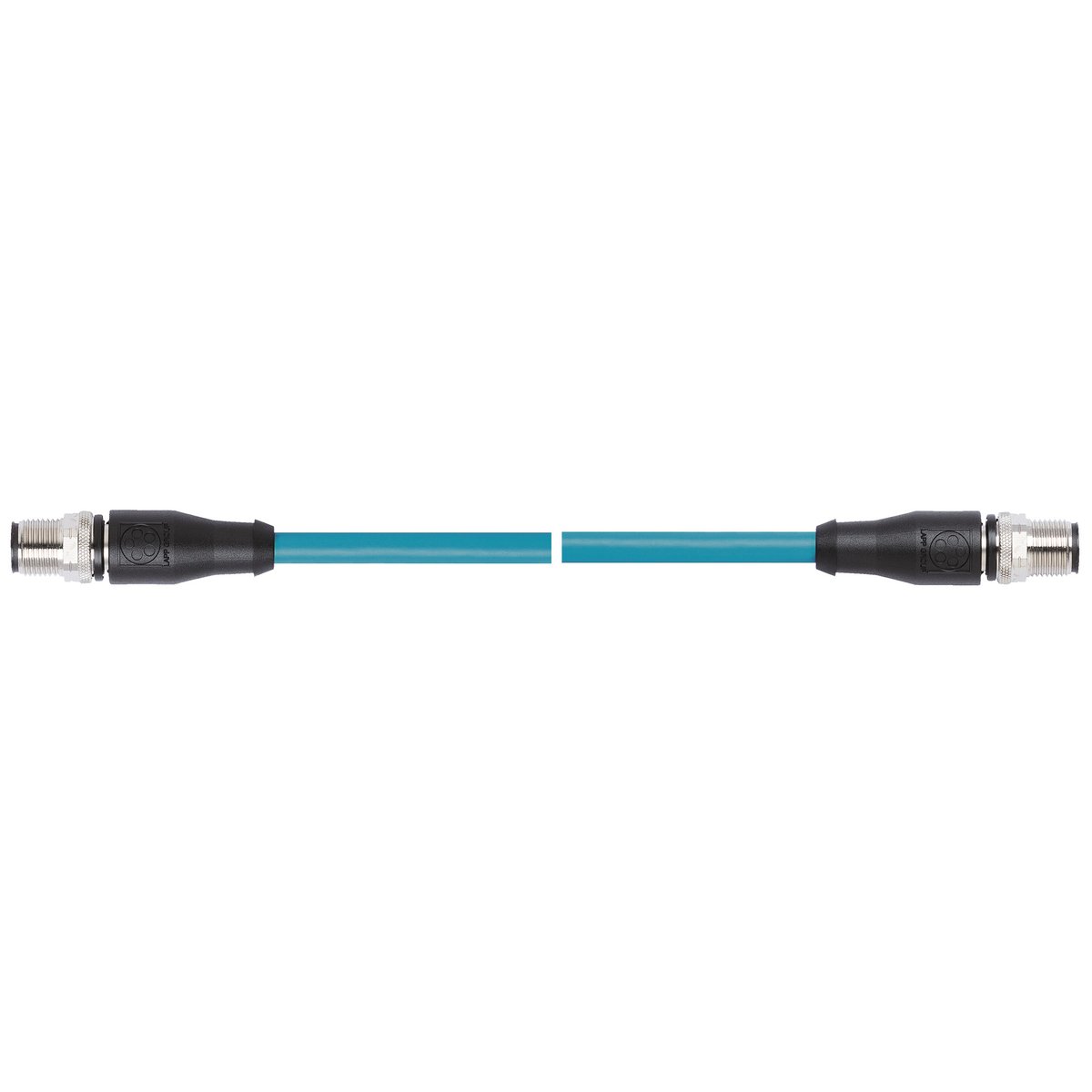

vorkonfektioniertes Ethernetkabel; feste Verlegung, flexibel; ETHERNET/IP, EtherCAT, Ethernet; Cat.5e; SF/UTP; Halogenfreie Mischung; 2×2; M 12 (D-kodiert), Stecker, gerade (180 °); M 12 (D-kodiert), Stecker, gerade (180 °); 5 m
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
- Als einseitig konfektionierte Leitung zur flexiblen Bestimmung der Leitungslänge und freien Wahl des weiteren Anschlusses erhältlich.
- Auch als beidseitig konfektionierte Leitung für Zeitersparnis bei der Installation erhältlich.
- Mit RJ45- oder M12-Steckverbinder erhältlich. Der schmale RJ45-Steckverbinder erlaubt die Verwendung in Geräten mit sehr hoher Portdichte, wohingegen die integrierte Rüttelsicherung des M12-Steckverbinders bei Anwendungen mit Schock und Vibrationen dienlich ist.
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
Anwendungsbereiche
- Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 100Base-T geeignet.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Räumen.
Technische Daten
Allgemeine Informationen
| Marke | ETHERLINE® |
|---|---|
| Produkttyp | vorkonfektioniertes Ethernetkabel |
| Länge | 5 m |
| Gewicht | 0.255 kg |
| Kupferzahl | 0.1 kg/pce |
| Verpackungseinheit (VPE) | 1 |
| Steckverbinder 1 | M 12; Stecker; gerade; D-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 | M 12; Stecker; gerade; D-kodiert; Anzahl der Kontakte: 4 |
| gültiges Feldbus oder Ethernet System | Ethernet; EtherCAT; ETHERNET/IP |
| Zolltarifnummer | 85444290 |
Produktaufbau
| Leitungsabmessung | 4X |
|---|---|
| Anzahl Adern | 4 |
| Geschirmt | Ja |
| Grundmaterial des Außenmantels, Kurzform | PUR |
| Außenmantelfarbe | blau |
Produkteigenschaften
| Einsatzgebiet | flexibel |
|---|---|
| Min. Anzahl der Steckzyklen | 100 / 100 |
| IP-Schutzart | IP 69; IP 67 |
| Einsatz im Ex-Bereich | Nein |
| Montagetemperatur min. | -5 °C |
| Montagetemperatur max. | 60 °C |
| Ethernet Kabel Kategorie | Cat.5e |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| EAC zertifiziert | Nicht benötigt |
| EAC Zertifizierungsnummer | Отказное письмо № 40 |
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| Produktnorm nach IEC | M12 nach IEC 61076-2-101 |
| DNV zertifiziert | Nein |
| Ecolab zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB2171073DE.pdf
- Technische Tabelle: T6_Typenkurzzeichen_de.pdf
- CE Konformitätserklärung: CE2171073EN.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
