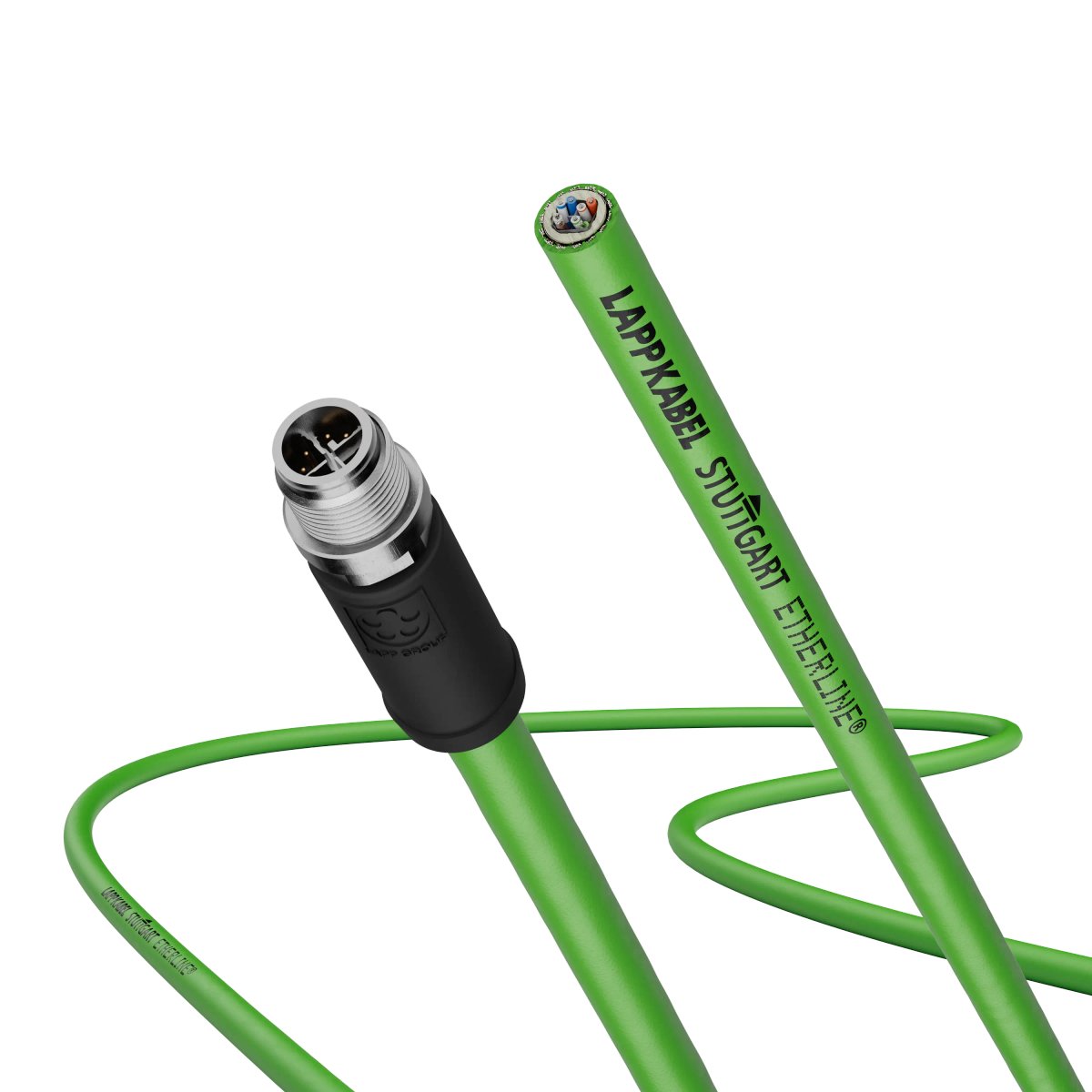

vorkonfektioniertes Ethernetkabel; Schleppkette, flexibel; EtherCAT, ETHERNET/IP; Cat.6; SF/UTP; Polyurethan; 4×2; M 12 (X-kodiert), Stecker, gerade (180 °); offenes Ende; 1 m
Vorteile
- Schneller Informationsaustausch mit bis zu 10 Gbit/s auf 60 m dank Ethernet nach Cat.6.
- Einseitig oder beidseitig konfektionierte Leitung spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Hochflexibler Leitungsaufbau mit Trennkreuz zum Schutz der Aderpaare für maximale mechanische Beanspruchung.
- Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Erfolgreich getestet auf über 4 Mio. Biegezyklen in der Schleppkette.
Anwendungsbereiche
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Einsetzbar in trockenen, feuchten und rauen Umgebungen.
- PUR‑Außenmantel und Steckverbinder halten hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
vorkonfektioniertes Ethernetkabel |
| Länge |
1 m |
| Gewicht |
0.12 kg |
| Kupferzahl |
0.03 kg/pce |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 12; Stecker; gerade; X-kodiert; Anzahl der Kontakte: 8 |
| Steckverbinder 2 |
offenes Ende |
| gültiges Feldbus oder Ethernet System |
Ethernet; EtherCAT; ETHERNET/IP |
| Zolltarifnummer |
85444290 |
Produktaufbau
| Leitungsabmessung |
8X |
| Anzahl Adern |
8 |
| Geschirmt |
Ja |
| Kodiert |
Ja |
| Art der Kodierung |
X-kodiert |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Min. Anzahl der Steckzyklen |
100 |
| IP-Schutzart |
IP 65; IP 67 |
| Einsatz im Ex-Bereich |
Nein |
| Montagetemperatur min. |
-30 °C |
| Montagetemperatur max. |
70 °C |
| Ethernet Kabel Kategorie |
Cat.6 |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-109 |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled Ethernet cable; Cable chain, Flexible; EtherCAT, ETHERNET/IP; Cat.6; SF/UTP; Polyurethane; 4×2; M 12 (X-coded), Plug, Straight (180 °); Open end; 1 m
Benefits
- Rapid information exchange at up to 10 Gbit/s over 60 m thanks to Cat.6 Ethernet.
- Cable assembled on one or both sides saves time during installation and reduces or eliminates the potential for errors during on-site assembly.
- Highly flexible cable design with a cross separator to protect the core pairs for maximum mechanical stress.
- The integrated vibration protection of the connector makes it resistant to shocks and vibrations.
- Ideal protection against electromagnetic interference thanks to double shielding made of aluminium-laminated foil and copper stranded shielding with high degree of coverage (SF/UTP).
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- Successfully tested for over 4 million bending cycles in cable chains.
Applications
- The cable design allows flexible, continuously moving use in moving machine parts and in cable chains.
- Also suitable for EtherCAT and EtherNet/IP applications.
- Can be used in dry, damp and harsh environments.
- The PUR outer sheath and connectors withstand high mechanical stresses.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Pre-assembled Ethernet cable |
| Length |
1 m |
| Weight |
0.12 kg |
| Copper index |
0.03 kg/pce |
| Delivery Unit |
1 |
| Connector 1 |
M 12; Plug; Straight; X-coded; Number of contacts: 8 |
| Connector 2 |
Open end |
| valid fieldbus or Ethernet system |
Ethernet; EtherCAT; ETHERNET/IP |
| customs code |
85444290 |
Product design
| Cable dimensions |
8X |
| Number of cores |
8 |
| Shielded |
Yes |
| Coded |
Yes |
| Coding type |
X-coded |
| Basic material of outer sheath, short form |
PUR |
Product features
| Application area |
Cable chain |
| Min. number of insertion cycles |
100 |
| IP protection rating |
IP 65; IP 67 |
| For use in hazardous areas |
No |
| Installation temperature min. |
-30 °C |
| Max. assembly temperature |
70 °C |
| Ethernet cable category |
Cat.6 |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-109 |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- PROFINET® is a registered trademark of PNO (PROFIBUS user organisation).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
