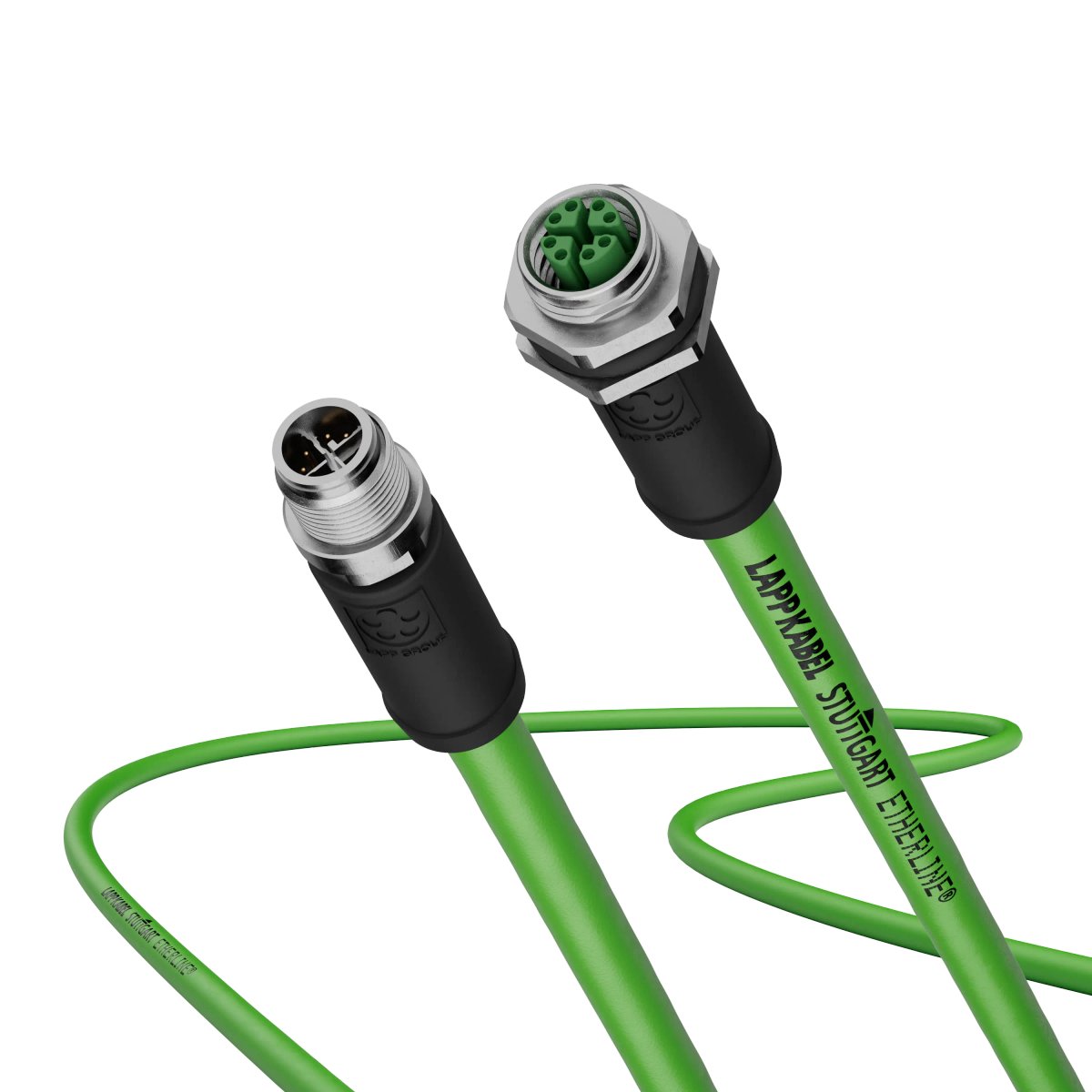

vorkonfektioniertes Ethernetkabel; Schleppkette, flexibel; EtherCAT, ETHERNET/IP; Cat.6; SF/UTP; Polyurethan; 4×2; M 12 (X-kodiert), Stecker, gerade (180 °); M 12 (X-kodiert), Buchse, gerade (180 °); 2 m
Vorteile
- Schneller Informationsaustausch mit bis zu 10 Gbit/s auf 60 m dank Ethernet nach Cat.6.
- Einseitig oder beidseitig konfektionierte Leitung spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Hochflexibler Leitungsaufbau mit Trennkreuz zum Schutz der Aderpaare für maximale mechanische Beanspruchung.
- Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Erfolgreich getestet auf über 4 Mio. Biegezyklen in der Schleppkette.
Anwendungsbereiche
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Einsetzbar in trockenen, feuchten und rauen Umgebungen.
- PUR‑Außenmantel und Steckverbinder halten hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke | ETHERLINE® |
|---|---|
| Produkttyp | vorkonfektioniertes Ethernetkabel |
| Länge | 2 m |
| Gewicht | 0.16 kg |
| Kupferzahl | 0.06 kg/pce |
| Verpackungseinheit (VPE) | 1 |
| Steckverbinder 1 | M 12; Buchse; gerade; X-kodiert; Anzahl der Kontakte: 8 |
| Steckverbinder 2 | M 12; Stecker; gerade; X-kodiert; Anzahl der Kontakte: 8 |
| gültiges Feldbus oder Ethernet System | Ethernet; ETHERNET/IP; EtherCAT |
| Zolltarifnummer | 85444290 |
Produktaufbau
| Leitungsabmessung | 8X |
|---|---|
| Anzahl Adern | 8 |
| Geschirmt | Ja |
| Kodiert | Ja |
| Art der Kodierung | X-kodiert |
| Grundmaterial des Außenmantels, Kurzform | PUR |
Produkteigenschaften
| Einsatzgebiet | Schleppkette |
|---|---|
| Min. Anzahl der Steckzyklen | 100 / 100 |
| IP-Schutzart | IP 65; IP 67 |
| Einsatz im Ex-Bereich | Nein |
| Montagetemperatur min. | -30 °C |
| Montagetemperatur max. | 70 °C |
| Ethernet Kabel Kategorie | Cat.6 |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| Produktnorm nach IEC | M12 nach IEC 61076-2-109 |
| DNV zertifiziert | Nein |
| Ecolab zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB2172207DE.pdf
- Technische Tabelle: T6_Typenkurzzeichen_de.pdf
- Auswahltabelle: A2_2_Datenleitungen zum Einsatz in Energieführungsketten Biegezyklen und Einsatzparameter_de.pdf
- CE Konformitätserklärung: CE2172237EN.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- PROFINET® ist ein eingetragenes Warenzeichen der PNO (PROFIBUS Nutzerorganisation).
