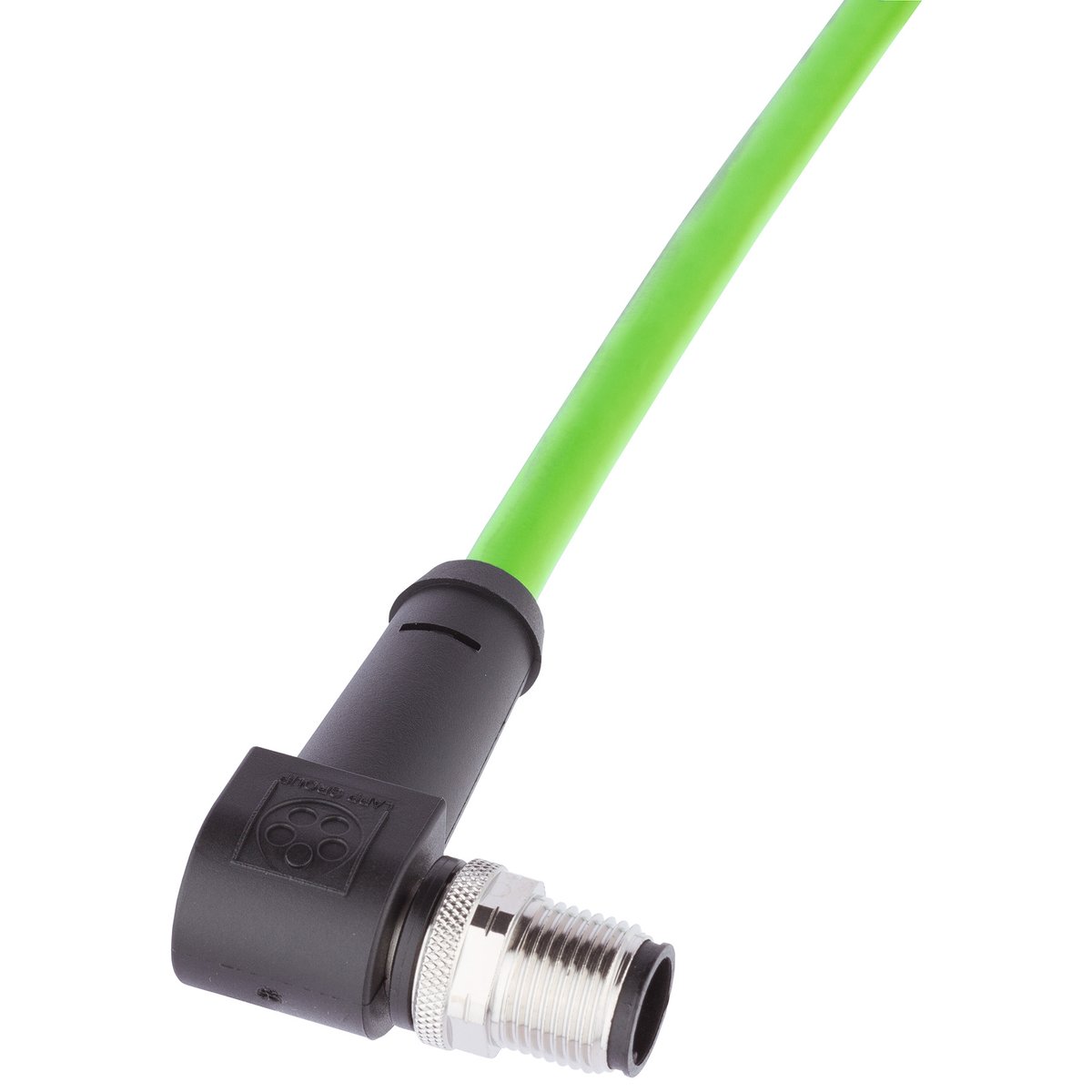

vorkonfektioniertes Ethernetkabel; Schleppkette, flexibel; EtherCAT, ETHERNET/IP; Cat.5e; SF/UTP; Polyurethan; 2×2; M 12 (D-kodiert), Stecker, gewinkelt (90 °); offenes Ende; 15 m
Vorteile
- Einseitig oder beidseitig konfektionierte Leitung spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- Mit RJ45- oder M8- oder M12D-Steckverbinder erhältlich. Der schmale RJ45-Steckverbinder erlaubt die Verwendung in Geräten mit sehr hoher Portdichte, wohingegen die integrierte Rüttelsicherung des M8/M12D-Steckverbinders bei Anwendungen mit Schock und Vibrationen dienlich ist.
- Für platzsparenden Kabelabgang eignet sich die gewinkelte Form des Steckverbinders.
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- Cat.5e-Performance bis 100 Mbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
Anwendungsbereiche
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Normenkonform einsetzbar in Omnibussen (Prüfung des Brandverhaltens nach UNECE-R 118 für Fahrzeuge der Klasse M3 (II und III)).
- Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Räumen.
- PUR‑Außenmantel und Steckverbinder halten hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke | ETHERLINE® |
|---|---|
| Produkttyp | vorkonfektioniertes Ethernetkabel |
| Länge | 15 m |
| Gewicht | 0.525 kg |
| Kupferzahl | 0.3 kg/pce |
| Verpackungseinheit (VPE) | 1 |
| Steckverbinder 1 | M 12; Stecker; gewinkelt; D-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 | offenes Ende |
| gültiges Feldbus oder Ethernet System | EtherCAT; Ethernet; ETHERNET/IP |
| Industrie Segment | Landmaschinen |
| Zolltarifnummer | 85444290 |
Produktaufbau
| Leitungsabmessung | 4X |
|---|---|
| Anzahl Adern | 4 |
| Geschirmt | Ja |
| Kodiert | Ja |
| Art der Kodierung | D-kodiert |
| Grundmaterial des Außenmantels, Kurzform | PUR |
Produkteigenschaften
| Einsatzgebiet | Schleppkette |
|---|---|
| Min. Anzahl der Steckzyklen | 100 |
| IP-Schutzart | IP 67; IP 69 |
| Einsatz im Ex-Bereich | Nein |
| Montagetemperatur min. | -30 °C |
| Montagetemperatur max. | 50 °C |
| Ethernet Kabel Kategorie | Cat.5e |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| Produktnorm nach IEC | M12 nach IEC 61076-2-101 |
| DNV zertifiziert | Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet | Ja |
| Ecolab zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB2171870DE.pdf
- Technische Tabelle: T6_Typenkurzzeichen_de.pdf
- Auswahltabelle: A2_2_Datenleitungen zum Einsatz in Energieführungsketten Biegezyklen und Einsatzparameter_de.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
