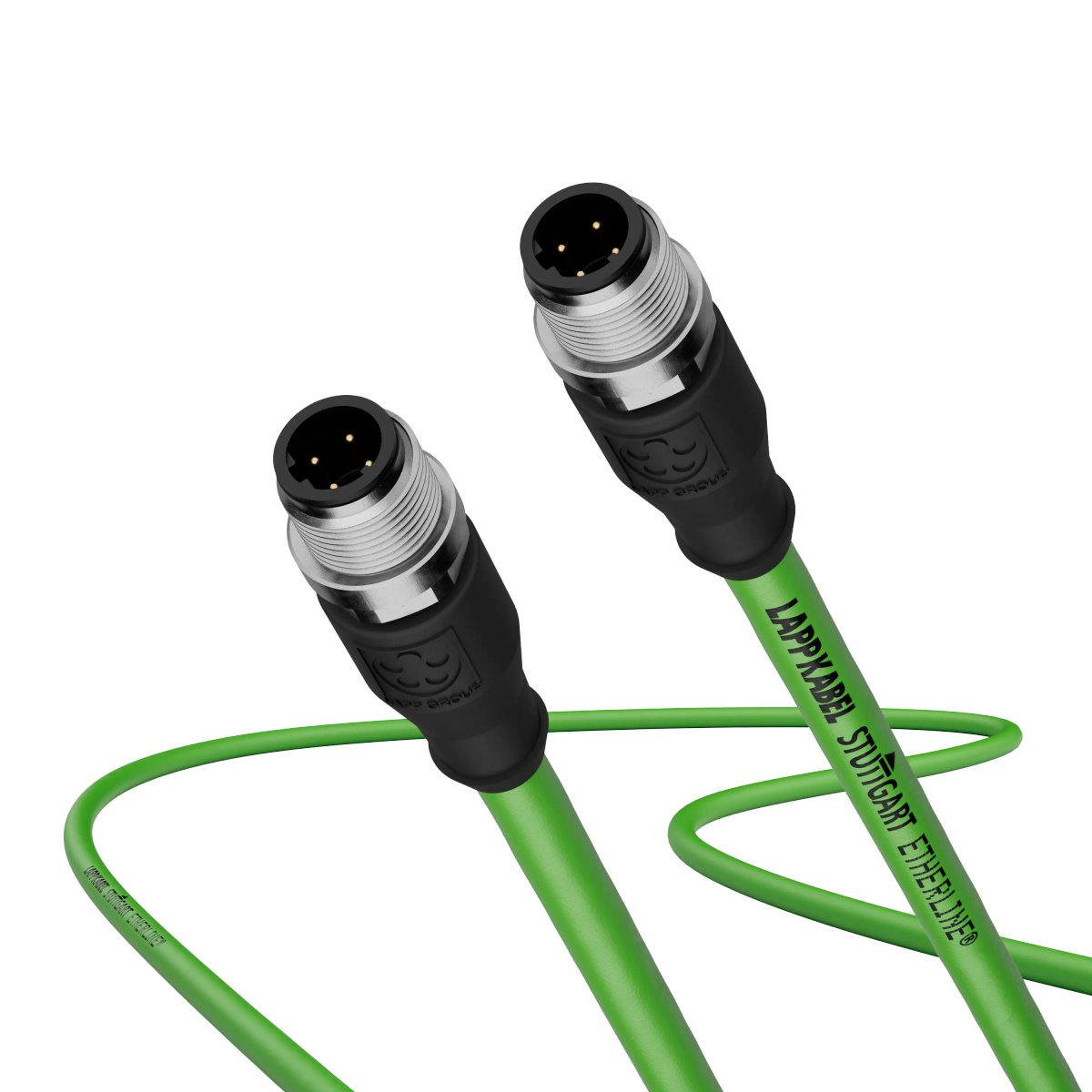

vorkonfektioniertes Ethernetkabel; Schleppkette, flexibel; PROFINET, ETHERNET/IP, Ethernet; PROFINET® Anwendung: Typ C; Cat.5e; SF/UTP; Polyurethan; 2×2; M 12 (D-kodiert), Stecker, gerade (180 °); M 12 (D-kodiert), Stecker, gerade (180 °); 15 m
Vorteile
- Wahlweise mit RJ45-, M8D- oder M12D-Steckverbinder erhältlich. Der platzsparende M8-Steckverbinder eignet sich für PROFINET-Anwendungen, in denen M12D-Steckverbinder aufgrund beengter Platzverhältnisse nicht eingesetzt werden können.
- Als einseitig konfektionierte Leitung zur flexiblen Bestimmung der Leitungslänge und freien Wahl des weiteren Anschlusses erhältlich.
- Auch als beidseitig konfektionierte Leitung für Zeitersparnis bei der Installation erhältlich.
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 100 Mbit/s.
- Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
- Integrierte Rüttelsicherung des Steckverbinders macht diesen unempfindlich gegenüber Schock und Vibrationen.
- Für platzsparenden Kabelabgang eignet sich die gewinkelte Form des Steckverbinders.
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
Anwendungsbereiche
- Für den hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette im PROFINET-Netzwerk (Typ C).
- Auch für EtherCAT- und EtherNet/IP-Anwendungen geeignet.
- Einsetzbar in trockenen und feuchten Räumen.
- PUR‑Außenmantel und Steckverbinder halten hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke |
ETHERLINE® |
| Produkttyp |
vorkonfektioniertes Ethernetkabel |
| Länge |
15 m |
| Gewicht |
1.035 kg |
| Kupferzahl |
0.5 kg/pce |
| Verpackungseinheit (VPE) |
1 |
| Steckverbinder 1 |
M 12; Stecker; gerade; D-kodiert; Anzahl der Kontakte: 4 |
| Steckverbinder 2 |
M 12; Stecker; gerade; D-kodiert; Anzahl der Kontakte: 4 |
| gültiges Feldbus oder Ethernet System |
PROFINET; Ethernet; EtherCAT; ETHERNET/IP |
| Industrie Segment |
Montageautomation; Baumaschinen; Intralogistik; Aufzüge |
| Zolltarifnummer |
85444290 |
Produktaufbau
| Leitungsabmessung |
4X |
| Anzahl Adern |
4 |
| Geschirmt |
Ja |
| Kodiert |
Ja |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| PROFINET® Anwendung |
Typ C |
| Min. Anzahl der Steckzyklen |
100 / 100 |
| IP-Schutzart |
IP 67; IP 69 |
| Einsatz im Ex-Bereich |
Nein |
| Montagetemperatur min. |
-30 °C |
| Montagetemperatur max. |
70 °C |
| Ethernet Kabel Kategorie |
Cat.5e |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Ja |
| UL Zertifizierung |
nach UL 2238 (e-file number: E249137) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
nach CSA C22.2 No. 182.3 (e-file number: E249137) |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
M12 nach IEC 61076-2-101 |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Pre-assembled Ethernet cable; Cable chain, Flexible; PROFINET, ETHERNET/IP, Ethernet; PROFINET® application: Type C; Cat.5e; SF/UTP; Polyurethane; 2×2; M 12 (D-coded), Plug, Straight (180 °); M 12 (D-coded), Plug, Straight (180 °); 15 m
Benefits
- Optionally available with RJ45, M8D or M12D connector. The space-saving M8 connector is suitable for PROFINET applications in which M12D connectors cannot be used due to limited space.
- Available as a one-sided assembled cable for flexible selection of the cable length and free choice of further connection.
- Also available as a cable assembled on both sides to save time during installation.
- Fast information exchange through Ethernet technology.
- Cat. 5e performance up to 100 Mbit/s.
- High resistance to electromagnetic interference thanks to star quad stranding as well as double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage (SF/UTP).
- The integrated vibration protection of the connector makes it resistant to shocks and vibrations.
- The angled shape of the connector is suitable for a space-saving cable outlet.
- Halogen-free core insulation and sheath compound to comply with special fire safety requirements.
Applications
- For highly flexible, constantly moving use in moving machine parts and in cable chains in the PROFINET network (type C).
- Also suitable for EtherCAT and EtherNet/IP applications.
- Can be used in dry and damp spaces.
- The PUR outer sheath and connectors withstand high mechanical stresses.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
Technical specifications
General information
| Brand |
ETHERLINE® |
| Product type |
Pre-assembled Ethernet cable |
| Length |
15 m |
| Weight |
1.035 kg |
| Copper index |
0.5 kg/pce |
| Delivery Unit |
1 |
| Connector 1 |
M 12; Plug; Straight; D-coded; Number of contacts: 4 |
| Connector 2 |
M 12; Plug; Straight; D-coded; Number of contacts: 4 |
| valid fieldbus or Ethernet system |
PROFINET; Ethernet; EtherCAT; ETHERNET/IP |
| Industry segment |
Assembly Machines; Construction Machinery; Intralogistics; Lifts & Elevators |
| customs code |
85444290 |
Product design
| Cable dimensions |
4X |
| Number of cores |
4 |
| Shielded |
Yes |
| Coded |
Yes |
| Basic material of outer sheath, short form |
PUR |
Product features
| Application area |
Cable chain |
| PROFINET® application |
Type C |
| Min. number of insertion cycles |
100 / 100 |
| IP protection rating |
IP 67; IP 69 |
| For use in hazardous areas |
No |
| Installation temperature min. |
-30 °C |
| Max. assembly temperature |
70 °C |
| Ethernet cable category |
Cat.5e |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
Yes |
| UL certification |
according to UL 2238 (e-file number: E249137) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
according to CSA C22.2 No. 182.3 (e-file number: E249137) |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
M12 according to IEC 61076-2-101 |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
