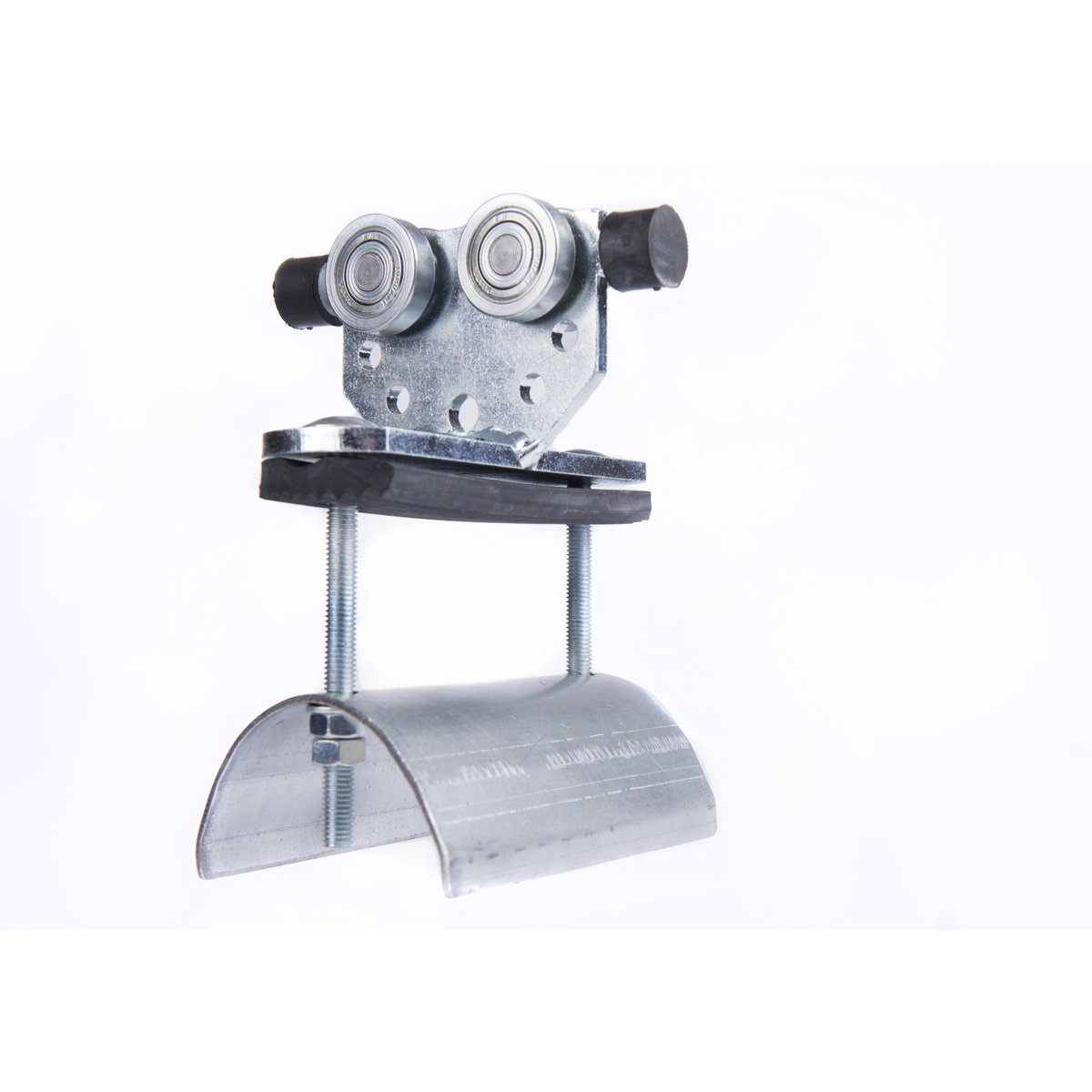

Kabelwagen-Komponente
Vorteile
- Leitungen werden zuverlässig geführt und das Leitungsgewicht und die Zugkräfte gleichmäßig verteilt.
- Schonende Kabelklemmen verhindern scharfes Abknicken der Leitungen.
- Staubdichte Kugellager (Räder) gewährleisten leichtgängigen Lauf in den Schienen.
- Der Biegeradius in der Kabelklemme entspricht einer festen Verlegung.
- Robuste Konstruktion aus verzinktem Stahl bzw. Edelstahl und Polyamid für hohe Stabilität und lange Einsatzdauer.
Anwendungsbereiche
- Zum Aufbau und Betrieb einer Energiezuführung für ortsveränderliche Verbraucher in industriellen Anwendungen, wie zum Beispiel Krane, Hebe- und Transportanlagen, Waschanlagen etc.
- Für Kabelwagensysteme mit C-Profilschienen oder mit Stahlseil geeignet.
- Zur Verwendung mit Flachleitungen.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp | Kabelwagen-Komponente |
|---|---|
| Gewicht | 0.95 kg |
| Tragfähigkeit max. | 32 kg |
| Verpackungseinheit (VPE) | 1 |
| Kabelwagensystem | C40 |
| Kabelwagensystem-Komponente | Kabelwagen |
| Zolltarifnummer | 73269098 |
Produktaufbau
| Leitungsform | flach |
|---|---|
| Gesamtlänge | 125 mm |
| Gesamtbreite | 125 mm |
| Min. Flachkabelbreite | 0 mm |
| Max. Flachkabelbreite | 97 mm |
| Min. Flachkabelhöhe | 0 mm |
| Max. Flachkabelhöhe | 22 mm |
| Durchmesser Kabelklemme | 80 mm |
Datenblätter und Zertifikate
- Datenblatt: DB62200421DE.pdf
- Montageanleitung: BZ62200421DE.pdf
- Auswahltabelle: A3_Leitungen für Fördertechnik Anwendungsbereiche.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
