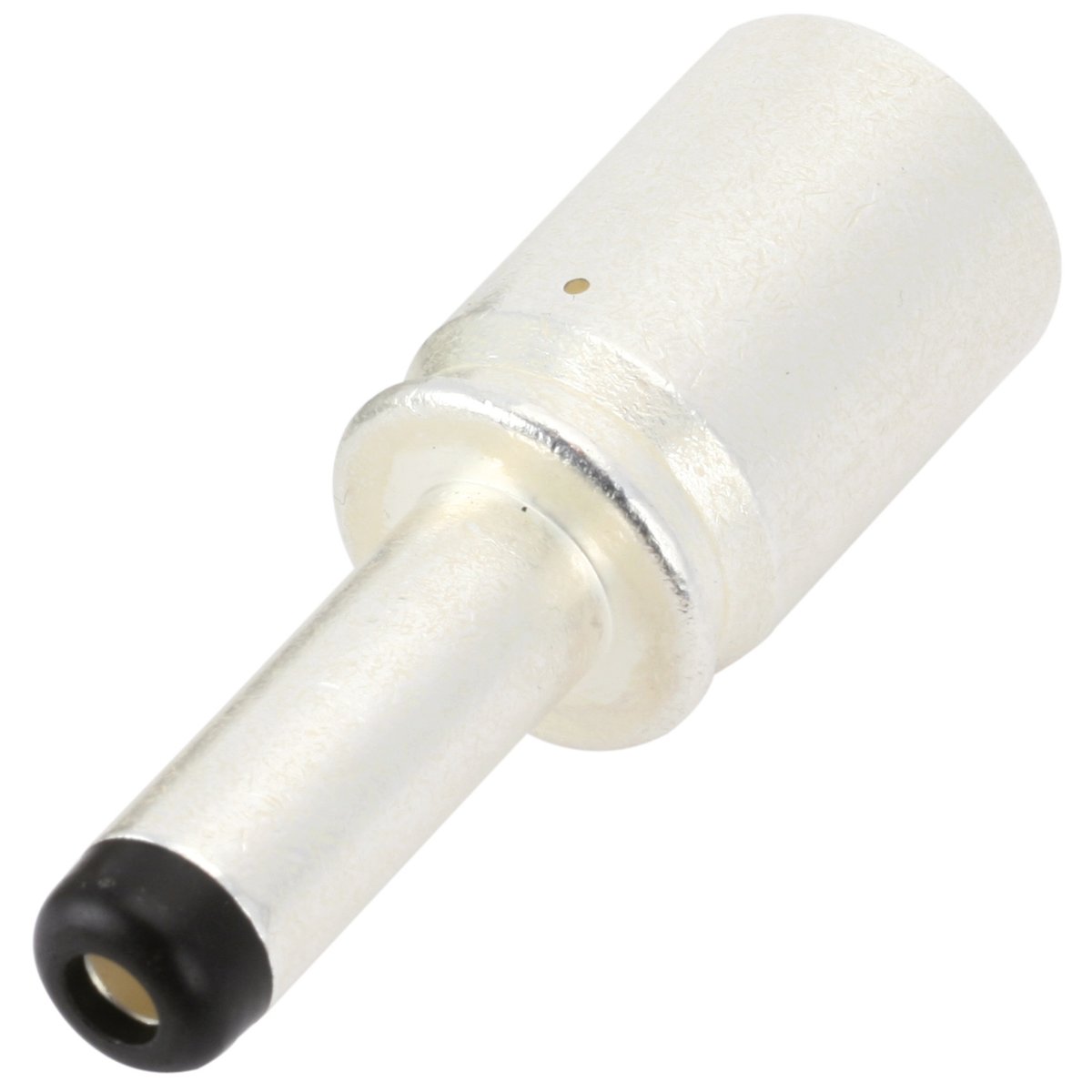

Gedrehter Kontakt; Stift; Crimpanschluss; Für Querschnitt (min./max.): 50mm² – 50mm²; Messing versilbert
Vorteile
- Hochwertiger, massiver bzw. gedrehter Kontakt für die sichere Übertragung höherer Ströme.
- Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für maximale Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung.
- Versilberte Kontaktoberfläche für geringe Übergangswiderstände sowie minimale Wärmeentwicklung am Kontakt.
Anwendungsbereiche
- Zur Herstellung eines modularen Rechtecksteckverbinder-Einsatzes.
- Zur Verwendung mit dem Power Modul HHC1.
- Zur Verwendung im akkuhydraulischen Presswerkzeug: Klauke Type EK 120/42-L.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Gedrehter Kontakt |
| Auslieferungsart der Kontakte |
Beutel |
| Gewicht |
0.051 kg |
| Verpackungseinheit (VPE) |
1 |
| Montageart |
crimpen |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Durchgangswiderstand max. |
1 mΩ |
Produktaufbau
| Durchmesser des Kontaktes |
10 mm |
| Ausführung des Kontakts |
Stift |
| Herstellungsverfahren des Kontaktes |
gedreht |
| Anschlussart Leiter |
Crimpanschluss |
| Anschließbarer Leiterquerschnitt AWG min. |
1/0 AWG |
| Anschließbarer Leiterquerschnitt AWG max. |
1/0 AWG |
| Anschließbarer Leiterquerschnitt min. (mm2) |
50 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
50 mm² |
| Material Kontakt |
Messing |
| Material Kontakt Kurzform |
CuZn |
| Material Kontaktbeschichtung |
versilbert |
| Material Kontaktbeschichtung Kurzform |
Ag |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
| TÜV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- * Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Turned contact; Pin; Crimp termination; For cross-section (min./max.): 50mm² – 50mm²; Brass Silver-plated
Benefits
- High-quality, solid or twisted contact for the safe transmission of higher currents.
- Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly.
- Silver-plated contact surface for low contact resistances and minimum heat generation at the contact.
Applications
- For the production of a modular rectangular connector insert.
- For use with the HHC1 power module.
- For use in the battery-operated hydraulic crimping tool: Klauke type EK 120/42-L.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Turned contact |
| Contact delivery type |
Bag |
| Weight |
0.051 kg |
| Delivery Unit |
1 |
| Installation type |
crimp |
| customs code |
85366990 |
Electrical parameters
| Max. contact resistance |
1 mΩ |
Product design
| Contact diameter |
10 mm |
| Contact variant |
Pin |
| Contact manufacturing method |
Machined |
| Conductor connection type |
Crimp termination |
| Min. connectable conductor cross-section AWG |
1/0 AWG |
| Max. connectable conductor cross-section AWG |
1/0 AWG |
| Min. connectable conductor cross-section (mm2) |
50 mm² |
| Max. connectable conductor cross-section (mm2) |
50 mm² |
| Contact material |
Brass |
| Contact material, short form |
CuZn |
| Contact coating material |
Silver-plated |
| Contact coating material, short form |
Ag |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
No |
| cUR recognised |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
| TÜV certified |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- * Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
