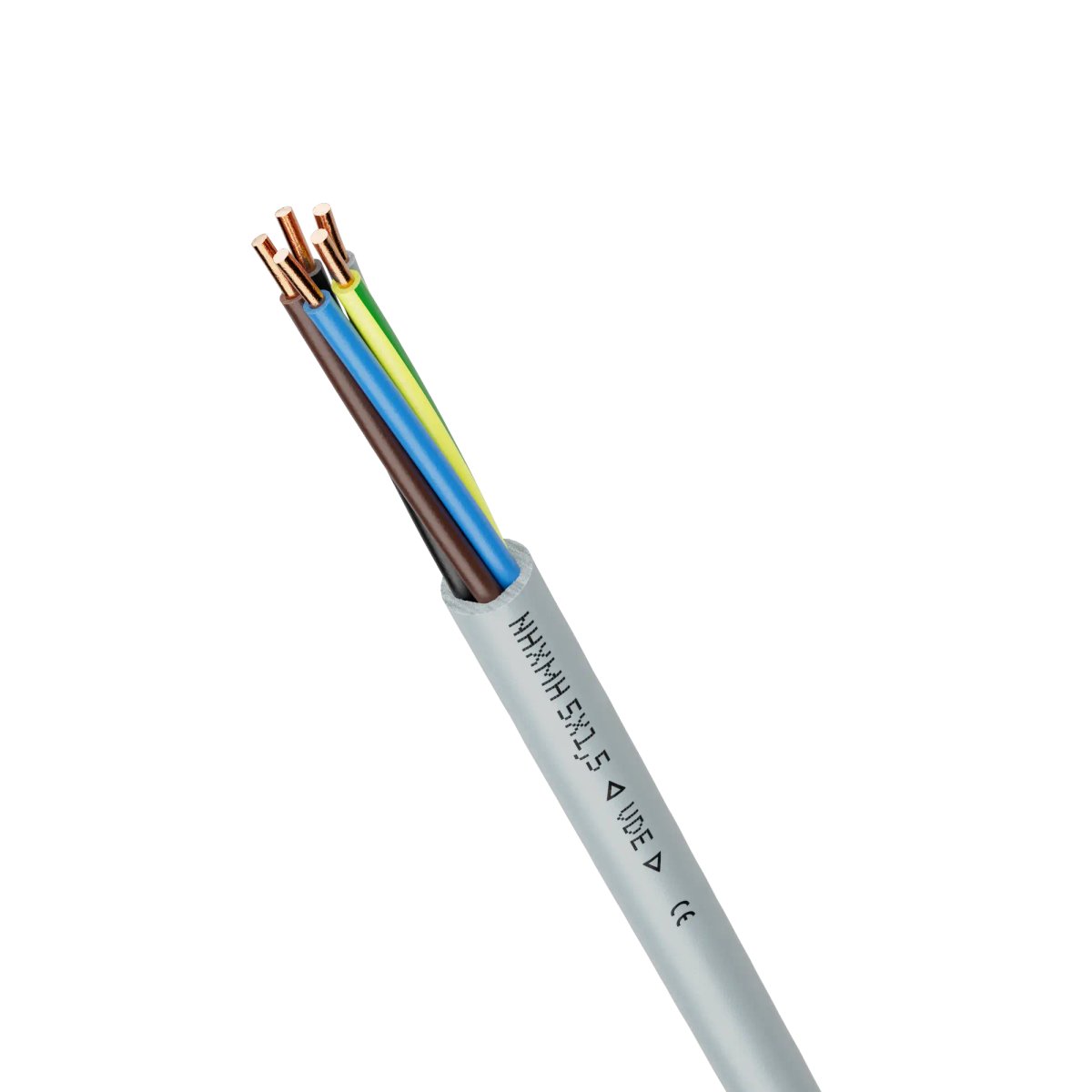

Installationsleitung; U0/U: 300/500 V; HFFR; Aderidentifizierung: Farben; VDE zertifiziert; feste Verlegung
Vorteile
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
- VDE-zertifiziertes Kabel mit Prüfzeichen ◁VDE▷ für geprüfte Sicherheit und Qualität.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Anwendungsbereiche
- Zum Energieversorgungsanschluss von Gebäuden und Industrieanlagen unter Einhaltung besonderer Brandschutzanforderungen.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Zur Verlegung auf, im und unter Putz, im Mauerwerk und in unbewegtem Beton. Nicht zur direkten Einbettung in Schüttel-, Rüttel- oder Stampfbeton geeignet.
- Einsetzbar in trockenen, feuchten und nassen Umgebungen.
- Für leichte bis mittlere mechanische Beanspruchung geeignet.
- Für den Außenbereich geeignet, jedoch unter Beachtung des Temperaturbereichs und nur bei Schutz vor direkter Sonneneinstrahlung.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Installationsleitung |
| Gewicht |
166 kg/km |
| Kupferzahl |
72 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 300/500 V AC rms nach IEC |
| Prüfspannung |
2 kV |
| Strombelastbarkeit nach |
VDE 0298-4 |
| Max. Leiterwiderstand bei 20 °C |
12,1 Ω/km |
Produktaufbau
| N-Deutsche Normkabel |
NHXMH-J |
| Leiter Anzahl/Größe |
5×1,5 |
| Leiternennquerschnitt (metrisch) |
1,5 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 1: eindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
5 |
| Füllmischung über dem Aderverband |
Ja |
| Geschirmt |
Nein |
| Min. Aussendurchmesser |
9,1 mm |
| Max. Aussendurchmesser |
11 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Vernetztes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
XLPE |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Grundmaterial des Außenmantels, Kurzform |
HFFR |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
VDE 0293-308 |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
44 mm |
| Temperatur, fest verlegt |
-40 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Montagetemperatur min. |
5 °C |
| Montagetemperatur max. |
70 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; IEC 60332-3-24 |
| UV-beständig |
Nein |
| Witterungsbeständig |
Nein |
| Ozonbeständig |
Nein |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
EN 50267-2-2 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.АЮ64.В.00142/20 |
| VDE zertifiziert |
Ja |
| Produktnorm VDE |
VDE 0250-214 |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Installation cable; U0/U: 300/500 V; HFFR; Core identification: Colours; VDE certified; Fixed installation
Benefits
- Halogen-free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic smoke in the event of a fire.
- VDE-certified cable with ◁VDE▷ testing mark for proven reliability and quality.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
Applications
- For the power supply connection to buildings and industrial plants, in compliance with special fire protection requirements.
- Suitable for use in AC and DC charging infrastructures for electromobility.
- For installation on, in or under plaster, in brickwork and in stationary concrete. Not suitable for direct embedding in vibrated or compressed concrete.
- Can be used in dry, damp and wet environments.
- Suitable for light to medium mechanical stress.
- Suitable for outdoor use, subject to the temperature range and only if protected against direct sunlight.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type |
Installation cable |
| Weight |
166 kg/km |
| Copper index |
72 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 300/500 V AC rms according to IEC |
| Test voltage |
2 kV |
| Current rating according to |
VDE 0298-4 |
| Max. conductor resistance at 20°C |
12.1 Ω/km |
Product design
| N-German standard cables |
NHXMH-J |
| Conductor number/size |
5×1,5 |
| Nominal conductor cross-section (metric) |
1.5 mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 1: solid conductor |
| Including protective earth |
Yes |
| Number of cores |
5 |
| Filling compound over the core assembly |
Yes |
| Shielded |
No |
| Min. outer diameter |
9.1 mm |
| Max. outer diameter |
11 mm |
| Cable shape |
Round |
| Core insulation basic material |
Cross-linked polyethylene |
| Core insulation basic material, short form |
XLPE |
| Basic material of outer sheath |
Halogen-free compound |
| Basic material of outer sheath, short form |
HFFR |
| Outer sheath colour |
grey |
| Core identification |
Colours |
| Conductor colour code |
VDE 0293-308 |
Product features
| Application area |
Fixed installation |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
44 mm |
| Temperature, fixed installation |
-40 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-40 °C |
| Installation temperature min. |
5 °C |
| Max. assembly temperature |
70 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; IEC 60332-3-24 |
| UV-resistant |
No |
| Weather-resistant |
No |
| Ozone-resistant |
No |
| Halogen-free |
Yes |
| Halogen-free according to |
EN 50267-2-2 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.АЮ64.В.00142/20 |
| VDE certified |
Yes |
| Product standard VDE |
VDE 0250-214 |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
