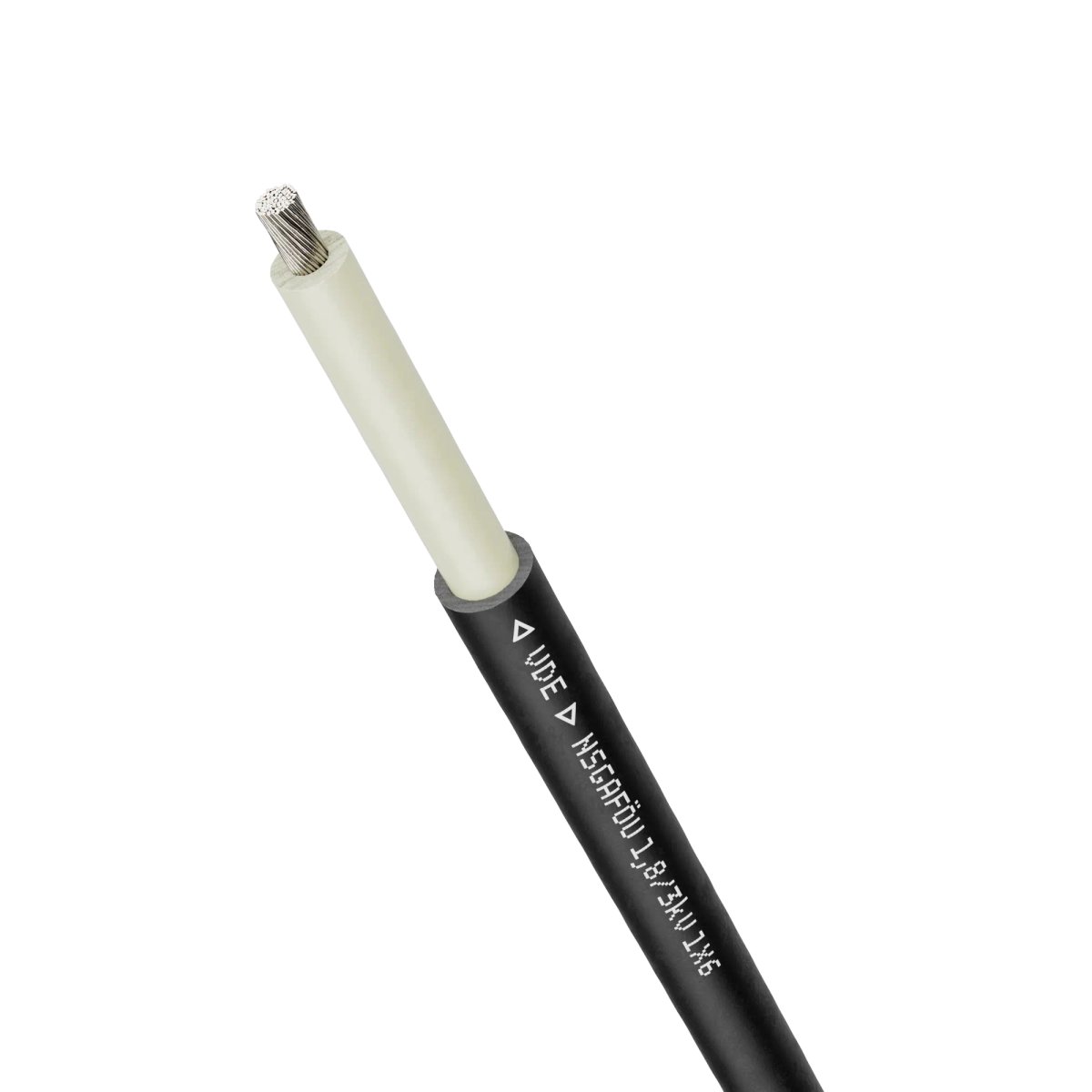

NSGAFÖU 1,8/3kV 1×6
Anschluss- und Steuerleitung; 1X6; VDE zertifiziert; U0/U: 1.8/3 kV; feste Verlegung
Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.
Vorteile
- Nach VDE-Bauart NSGAFÖU zertifizierte Leitung mit Prüfzeichen ◁VDE▷ für geprüfte Sicherheit und Qualität.
- Aufgrund hoher mechanischer Festigkeit für kurzschluss- und erdschlusssichere Verlegung bis 1000 V verwendbar.
Anwendungsbereiche
- Zur Verdrahtung von maschineninternen Stromkreisen.
- Für die schaltschrankinterne Verdrahtung geeignet.
- Normenkonform einsetzbar in Schienenfahrzeugen und Omnibussen.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Zur festen Verlegung in Rohren und geschlossenen Installationskanälen.
- Einsetzbar in trockenen und öligen Umgebungen.
- Flexibler Einsatz bei bis zu ‑25 °C möglich.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
120 kg/km |
| Kupferzahl |
57.6 kg/km |
| Industrie Segment |
Montageautomation; Automotive; Baumaschinen; Stromnetze; Lüftungs- & Klimatechnik; Intralogistik; Aufzüge; Werkzeugmaschinen; Prozessindustrie; Schiffbau; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85446010 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 1.8/3 kV AC rms nach IEC |
| Prüfspannung |
6 kV |
| Strombelastbarkeit nach |
VDE 0298-4 |
| Max. Leiterwiderstand bei 20 °C |
3,39 Ω/km |
Produktaufbau
| N-Deutsche Normkabel |
NSGAFÖU 1.8/3 kV |
| Leitungsabmessung |
1X6 |
| Leiternennquerschnitt (metrisch) |
6 mm² |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
1 |
| Geschirmt |
Nein |
| Max. Aussendurchmesser |
9,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Gummi |
| Isolationsfarbe |
natur |
| Umhüllung Grundmaterial |
Gummi |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Torsionsbelastung |
Nein |
| Kurzschluss- und erdschlusssicher |
Ja |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
57 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
95 mm |
| Temperatur, fest verlegt |
-40 °C bis 90 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
90 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Montagetemperatur min. |
-25 °C |
| Montagetemperatur max. |
80 °C |
| Temperatur bei Lagerung min. |
-25 °C |
| Temperatur bei Lagerung max. |
80 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| Witterungsbeständig |
Nein |
| Ozonbeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
VDE 0207-21 |
| LABS-frei |
Nein |
| Dauerhaft in Wasser eintauchbar |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
RU С-DE.ПБ74.В.00314/21 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Ja |
| Produktnorm VDE |
VDE 0250-602 |
| HAR-zertifiziert |
Nein |
| CPR Brandklasse |
Eca |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
- Handels-Produkt, kein LAPP-Produkt.
Lieferlängen & Bestellbedingungen
| Mindestbestellmenge |
0 M |
| Bestellintervall |
0 M |
| Individueller Zuschnitt beim Hersteller |
Ja |
| Hersteller-Standardlängen |
100 / 500 / 1000 M |
Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate
Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.
NSGAFÖU 1,8/3kV 1X6
Power and control cable; 1X6; VDE certified; U0/U: 1.8/3 kV; Fixed installation
Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.
Benefits
- Cable certified in accordance with VDE type NSGAFÖU, with ◁VDE▷ testing mark for proven reliability and quality.
- Suitable for short circuit- and short-to-ground-proof installation up to 1000 V due to high mechanical strength.
Applications
- For wiring circuits inside machines.
- Suitable for wiring inside control cabinets.
- Compliant with standards for use in railway vehicles and buses.
- Suitable for use in AC and DC charging infrastructures for electromobility.
- For fixed installation in ducts and closed installation channels.
- Can be used in dry and oily environments.
- Flexible use at temperatures down to -25°C.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Product type |
Power and control cable |
| Weight |
120 kg/km |
| Copper index |
57.6 kg/km |
| Industry segment |
Assembly Machines; Automotive; Construction Machinery; Power Grids; HVAC; Intralogistics; Lifts & Elevators; Machine tools; Processing Industries; Ships & boats; Renewable Energy: Solar |
| customs code |
85446010 |
Electrical parameters
| Nominal voltage |
U0/U: 1.8/3 kV AC rms according to IEC |
| Test voltage |
6 kV |
| Current rating according to |
VDE 0298-4 |
| Max. conductor resistance at 20°C |
3.39 Ω/km |
Product design
| N-German standard cables |
NSGAFÖU 1.8/3 kV |
| Cable dimensions |
1X6 |
| Nominal conductor cross-section (metric) |
6 mm² |
| Conductor material |
Tin-plated copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
No |
| Number of cores |
1 |
| Shielded |
No |
| Max. outer diameter |
9.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Rubber |
| Insulation colour |
natural |
| Basic material covering |
Rubber |
Product features
| Application area |
Fixed installation |
| For torsional load |
No |
| Protected against short circuits and earth faults |
Yes |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
57 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
95 mm |
| Temperature, fixed installation |
-40 °C to 90 °C max. conductor temperature |
| Temperature, fixed installation max |
90 °C |
| Temperature, fixed installation min |
-40 °C |
| Installation temperature min. |
-25 °C |
| Max. assembly temperature |
80 °C |
| Storage temperature min. |
-25 °C |
| Max. storage temperature |
80 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| Weather-resistant |
No |
| Ozone-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Oil resistance according to |
VDE 0207-21 |
| PWIS-free |
No |
| Permanently immersible in water |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
RU С-DE.ПБ74.В.00314/21 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
Yes |
| Product standard VDE |
VDE 0250-602 |
| HAR certified |
No |
| CPR fire class |
Eca |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
- Trade product, not a LAPP product.
Supply lengths & ordering conditions
| Minimum order quantity |
0 M |
| Order quantity interval |
0 M |
| Manufacturer individual cut lengths |
Yes |
| Manufacturer standard lengths |
100 / 500 / 1000 M |
Official LAPP product information, datasheet and certificates
Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
