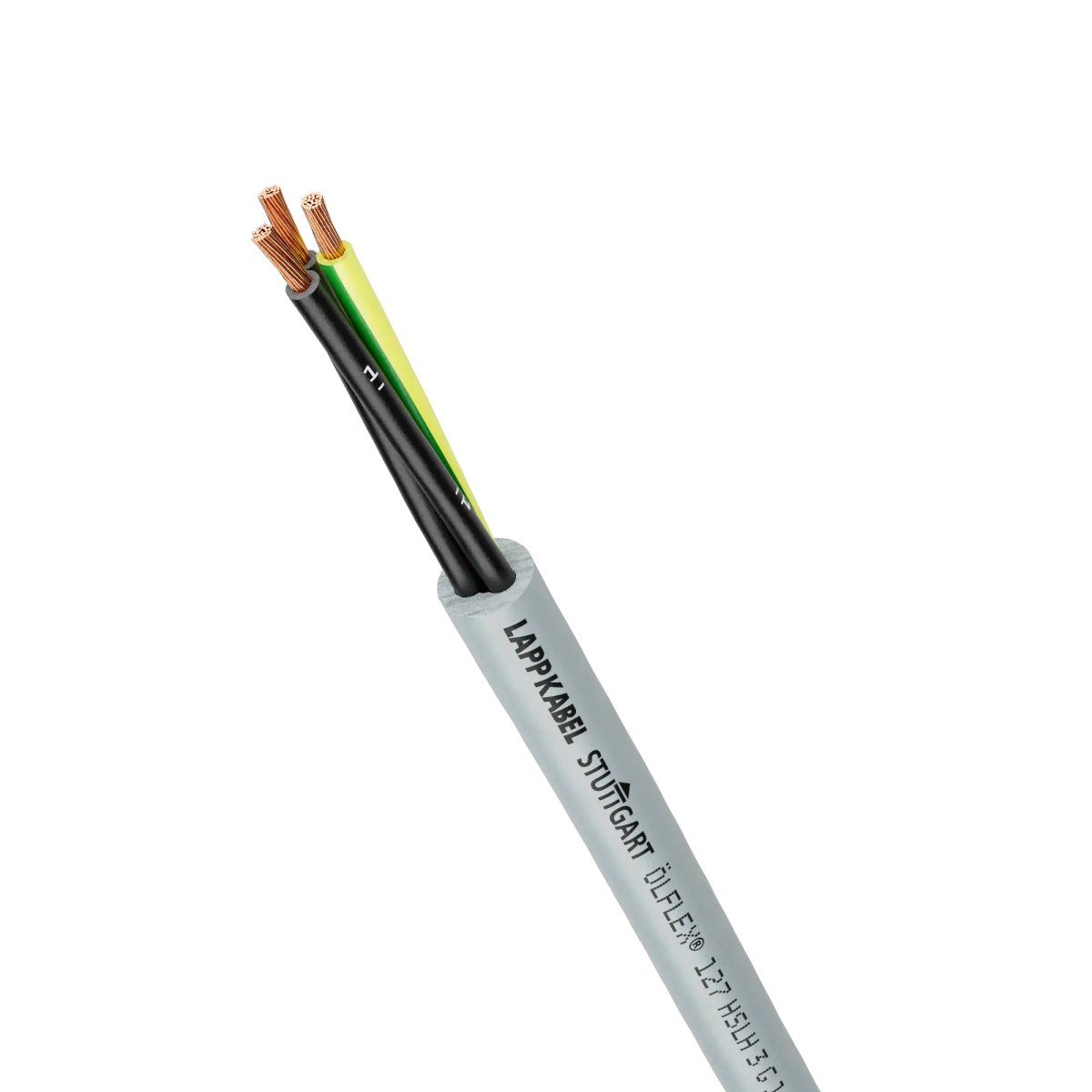

Anschluss- und Steuerleitung; 3G1; U0/U: 300/500 V; HFFR; Aderidentifizierung: Nummern; flexibel
Vorteile
- Einfache Handhabung und Installation aufgrund flexibler Ausführung.
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
- Hohe elektrische Sicherheit durch 4000 V-Prüfspannung.
Anwendungsbereiche
- Für die Gebäudeverkabelung zur Einhaltung besonderer Brandschutzanforderungen.
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen.
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
- Einsetzbar in trockenen und feuchten Umgebungen.
- Für mittlere mechanische Beanspruchung geeignet.
- HFFR-Außenmantel ist weitgehend beständig gegenüber Säuren und Laugen.
Technische Daten
Allgemeine Informationen
| Marke | ÖLFLEX® |
|---|---|
| Produkttyp | Anschluss- und Steuerleitung |
| Gewicht | 63 kg/km |
| Kupferzahl | 28.8 kg/km |
| Industrie Segment | Aufzüge |
| Zolltarifnummer | 85444995 |
Elektrische Kennwerte
| Nennspannung | U0/U: 300/500 V AC rms nach IEC |
|---|---|
| Prüfspannung | 4 kV |
| Max. Leiterwiderstand bei 20 °C | 19,5 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. | 75 nF/km |
| Induktivität (800Hz), ca. | 0,669 mH/km |
Produktaufbau
| Leitungsabmessung | 3G1 |
|---|---|
| Leiternennquerschnitt (metrisch) | 1 mm² |
| Führender Leiterquerschnitt | mm² |
| Leitermaterial | blankes Kupfer |
| Leiteraufbau | IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter | Ja |
| Anzahl Adern | 3 |
| Verseilart | Lagenverseilung |
| Geschirmt | Nein |
| Nennaussendurchmesser | 6,1 mm |
| Leitungsform | rund |
| Grundmaterial der Aderisolation | Halogenfreie Mischung |
| Grundmaterial der Aderisolation, Kurzform | HFFR |
| Grundmaterial des Außenmantels | Halogenfreie Mischung |
| Grundmaterial des Außenmantels, Kurzform | HFFR |
| Außenmantelfarbe | grau |
| Aderidentifizierung | Nummern |
| Ader Farbcode | VDE 0293-1; EN 50334 |
Produkteigenschaften
| Einsatzgebiet | flexibel; feste Verlegung |
|---|---|
| Für Torsionsbelastung | Nein |
| Minimaler Biegeradius, festverlegt | 4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt | 24,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt | 15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt | 91,5 mm |
| Temperatur, fest verlegt | -40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max | 80 °C |
| Temperatur, fest verlegt min | -40 °C |
| Temperatur, gelegentlich bewegt | -5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max | 70 °C |
| Temperatur, gelegentlich bewegt min | -5 °C |
| Flammwidrig | Ja |
| Flammwidrigkeit nach | IEC 60332-1-2; IEC 60332-3-22; IEC 60332-3-25 |
| Geringe Rauchgasdichte nach | IEC 61034-2 |
| Geringe Toxizität der Brandgase nach | EN 50306-1 (≤ 6); NES 02-713 (≤ 6) |
| Korrosivität der Brandgase nach | IEC 60754-2 |
| UV-beständig | Nein |
| Witterungsbeständig | Nein |
| Ozonbeständig | Nein |
| Halogenfrei | Ja |
| Halogenfreiheit nach | IEC 60754-1 |
| Ölbeständig | Nein |
| LABS-frei | Ja |
| LABS-frei nach | VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| DNV zertifiziert | Nein |
| CPR Brandklasse | Cca |
| CPR Rauchgasdichte | s1a |
| CPR Tropfverhalten | d2 |
| CPR Azidität | a1 |
Datenblätter und Zertifikate
- Datenblatt: DB1127400DE.pdf
- CE Konformitätserklärung: CE1127400EN.pdf
- CPR Leistungserklärung: UILCPRDOP20_1127400-1EN.pdf
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
