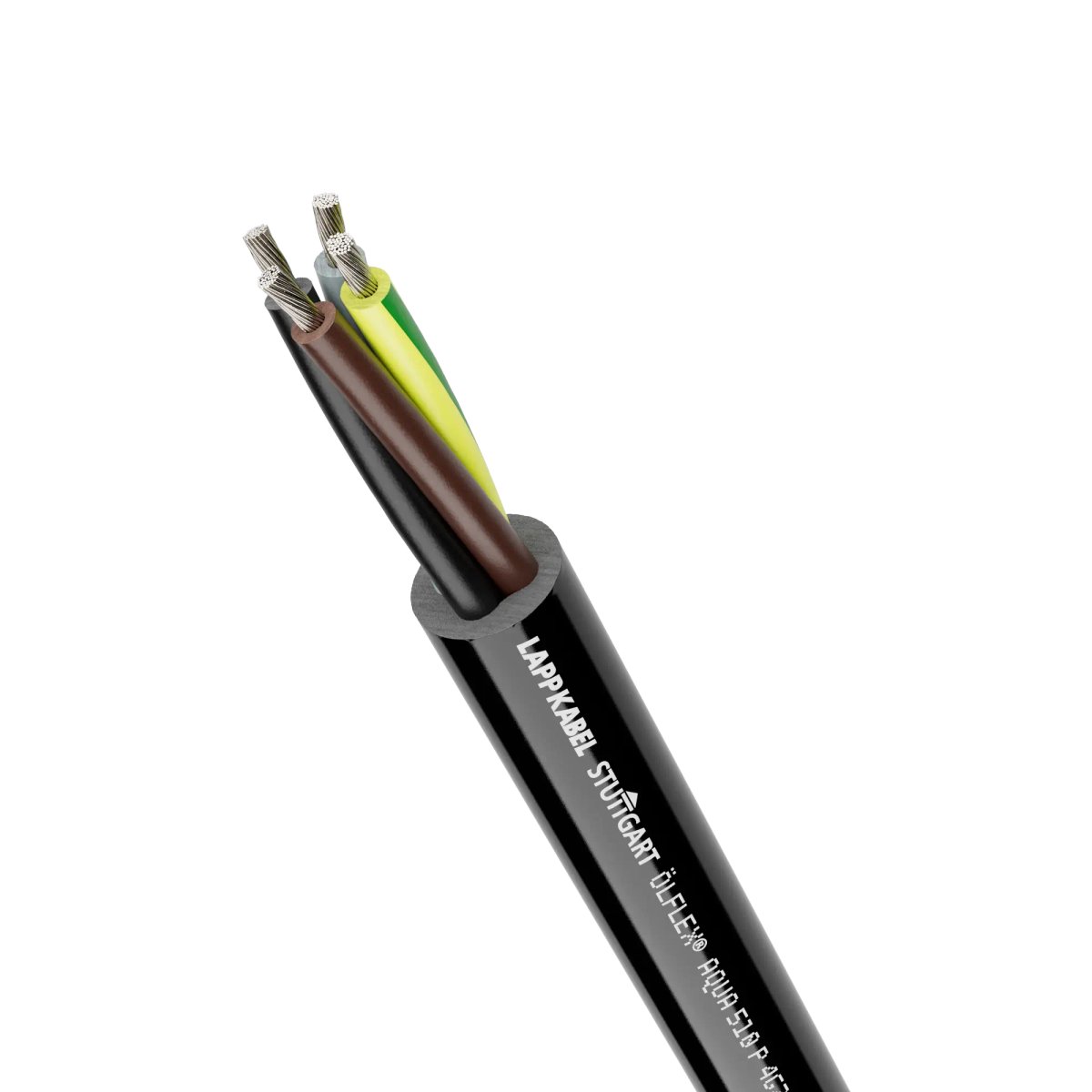

Anschluss- und Steuerleitung; 4G4; U0/U: 450/750 V; PUR; Aderidentifizierung: Farben; flexibel
Vorteile
- Außenmantel aus spezieller PUR-Mischung ist ammoniak-, UV- und ozonbeständig sowie seewassertauglich.
- Glänzende, glatte Außenmanteloberfläche reduziert Algen- und Muschelbefall, ist Schmutz abweisend sowie leicht zu reinigen.
- Normativ geprüft für Einsatz in Frischwasser bis 10 m Wassertiefe und 40 °C Wassertemperatur.
- Der sehr robuste Leitungsaufbau erlaubt Verwendung in subpolaren, gemäßigten, subtropischen sowie tropischen Klimazonen.
- Der verstärkte Außenmantel reduziert das Risiko einer Beschädigung bei erhöhter mechanischer Belastung.
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- Kapazitätsarme Aderisolation für lange Übertragungswege.
Anwendungsbereiche
- Als flexible Anschluss- oder Verlängerungsleitung geeignet.
- Typische Verwendungsbereiche sind Belüftungssysteme für Aquakulturen, Liegeplätze in Häfen, Springbrunnenanlagen, Baustellen, Camping, Veranstaltungstechnik sowie Landwirtschaft.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
- Außenmantel aus spezieller PUR-Mischung ist wasserbeständig und für dauerhaften Unterwassereinsatz geeignet.
- PUR-Außenmantel hält hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
- Für den Außenbereich geeignet.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
303 kg/km |
| Kupferzahl |
153.6 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 450/750 V AC rms nach IEC |
| Prüfspannung |
3.5 kV |
| Strombelastbarkeit nach |
VDE 0298-4 |
Produktaufbau
| Leitungsabmessung |
4G4 |
| Leiternennquerschnitt (metrisch) |
4 mm² |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
4 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Nein |
| Nennaussendurchmesser |
15 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polypropylen |
| Grundmaterial der Aderisolation, Kurzform |
PP |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
VDE 0293-308 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
60 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
150 mm |
| Temperatur, fest verlegt |
-50 °C bis 90 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
90 °C |
| Temperatur, fest verlegt min |
-50 °C |
| Temperatur, gelegentlich bewegt |
-40 °C bis 90 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
90 °C |
| Temperatur, gelegentlich bewegt min |
-40 °C |
| Temperatur bei Lagerung min. |
-25 °C |
| Temperatur bei Lagerung max. |
55 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50620; EN 50618 |
| Witterungsbeständig |
Ja |
| Witterungsbeständig nach |
ISO 4892-2 |
| Ozonbeständig |
Ja |
| Ozonbeständig nach |
EN 50396, Methode B |
| Chemisch beständig |
Ja |
| Hydrolysebeständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
IEC 60754-1 |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
EN 50363-10-2 |
| MUD Beständigkeit nach |
IEC 60092-360, Anhang C+D |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Wasserbeständig |
Ja |
| Salzwasserbeständig |
Ja |
| Salzwasserbeständigkeit nach |
UL 1309 |
| Dauerhaft in Wasser eintauchbar |
Ja |
| Dauerhaft unter Wasser einsetzbar nach |
EN 50525-2-21 |
| Dauerhafter Unterwassereinsatz bis |
10 m |
| Adhäsionsarme Manteloberfläche |
Nein |
| Mechanisch beständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| HAR-zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power and control cable; 4G4; U0/U: 450/750 V; PUR; Core identification: Colours; Flexible
Benefits
- Outer sheath made of a special PUR compound is resistant to ammonia, UV and ozone as well as seawater.
- Shiny, smooth outer casing surface reduces algae and mussel infestation, is dirt-repellent and easy to clean.
- Tested according to standards for use in fresh water up to a water depth of 10 m and a water temperature of 40 °C.
- The very robust cable design allows use in subpolar, temperate, subtropical and tropical climate zones.
- The reinforced outer sheath reduces the risk of damage under increased mechanical load.
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- Low-capacitance core insulation for long transmission paths.
Applications
- Suitable as a flexible power or extension cable.
- Typical areas of application are aeration systems for aquaculture, moorings in harbours, fountain systems, construction sites, camping, event technology and agriculture.
- For fixed installation and occasional movement.
- Can be used in dry and wet conditions, and especially in harsh and oily environments.
- Outer sheath made of a special PUR compound is water-resistant and suitable for permanent underwater use.
- The PUR outer sheath withstands high mechanical loads.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
- Suitable for outdoor use.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
303 kg/km |
| Copper index |
153.6 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 450/750 V AC rms according to IEC |
| Test voltage |
3.5 kV |
| Current rating according to |
VDE 0298-4 |
Product design
| Cable dimensions |
4G4 |
| Nominal conductor cross-section (metric) |
4 mm² |
| Conductor material |
Tin-plated copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
4 |
| Stranding type |
Layered stranding |
| Shielded |
No |
| Nominal outer diameter |
15 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polypropylene |
| Core insulation basic material, short form |
PP |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
| Conductor colour code |
VDE 0293-308 |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
60 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
150 mm |
| Temperature, fixed installation |
-50 °C to 90 °C max. conductor temperature |
| Temperature, fixed installation max |
90 °C |
| Temperature, fixed installation min |
-50 °C |
| max. conductor temperature, occasionally moved |
-40 °C to 90 °C max. conductor temperature |
| Temperature, occasionally moved max |
90 °C |
| Temperature, occasionally moved min |
-40 °C |
| Storage temperature min. |
-25 °C |
| Max. storage temperature |
55 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2, method A (colour change permitted); EN 50620; EN 50618 |
| Weather-resistant |
Yes |
| Weather-resistant according to |
ISO 4892-2 |
| Ozone-resistant |
Yes |
| Ozone-resistant according to |
EN 50396, method B |
| Chemical resistant |
Yes |
| Hydrolysis-resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
IEC 60754-1 |
| Oil-resistant |
Yes |
| Oil resistance according to |
EN 50363-10-2 |
| MUD resistance according to |
IEC 60092-360, Annex C+D |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Water-resistant |
Yes |
| Salt water resistant |
Yes |
| Salt water resistance according to |
UL 1309 |
| Permanently immersible in water |
Yes |
| Can be used permanently underwater according to |
EN 50525-2-21 |
| Permanent underwater use up to |
10 m |
| Low-adhesive sheath surface |
No |
| Mechanically resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| HAR certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
