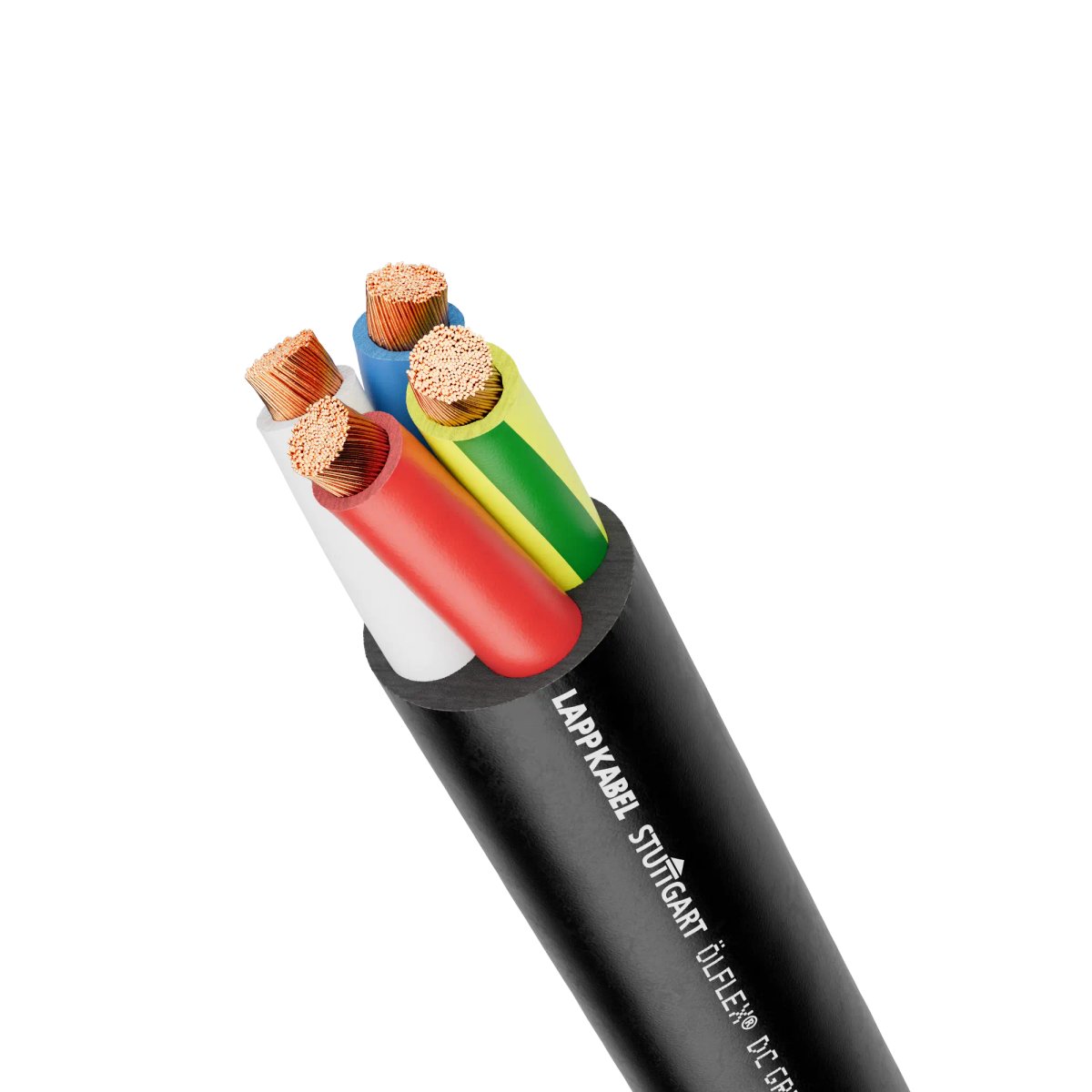

ÖLFLEX® DC GRID 100 4G1,5
DC-Starkstromkabel; 4G1.5; U0/U: 0,75/1,5 kV; PVC; Aderidentifizierung: Farben; feste Verlegung
Lieferlängen und Mindestbestellmengen sind eingeschränkt. Bitte ein individuelles Angebot anfragen.
Vorteile
- Geeignet zur Errichtung energiesparender DC-Netze in industriellen Anlagen.
- Direkte Erdverlegbarkeit dank widerstandsfähigem Isolier- und Mantelwerkstoff nach DIN VDE 0276-603.
- Gute Verlegeeigenschaften dank feindrähtigem, flexiblem Leiteraufbau.
- Mit Farbcode gemäß DIN EN 60445 für Gleichstromsysteme.
Anwendungsbereiche
- Für Gleichstromanwendungen im Niederspannungsbereich.
- Für industrielle Anlagen, in denen Energie über ein Gleichstromnetz verteilt wird.
- Zur Verwendung an Steuerungsanlagen, Motoren und Frequenzumrichtern.
- Geeignet für den Einsatz in Ladeinfrastrukturen der Elektromobilität.
- Einsetzbar in trockenen, feuchten und nassen Umgebungen.
- Zur offenen Verlegung auf Kabelpritschen.
- Direkt erdverlegbar.
- Hält hohen mechanischen Belastungen stand.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
DC-Starkstromkabel |
| Gewicht |
171 kg/km |
| Kupferzahl |
57.6 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 0,75/1,5 kV DC nach IEC |
| Prüfspannung |
4 kV |
| Max. Leiterwiderstand bei 20 °C |
13,3 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
96 nF/km |
| Induktivität (800Hz), ca. |
0,755 mH/km |
Produktaufbau
| Leitungsabmessung |
4G1.5 |
| Leiternennquerschnitt (metrisch) |
1,5 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
4 |
| Nennaussendurchmesser |
11,2 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
EN 60445 |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
12 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
134,4 mm |
| Temperatur, fest verlegt |
-40 °C bis +70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50618; EN 50620; EN ISO 4892-2, Methode A (Farbänderung zulässig) |
| Ozonbeständig |
Ja |
| Ozonbeständig nach |
EN 50396, Methode B |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
Lieferlängen & Bestellbedingungen
| Mindestbestellmenge |
2000 M |
| Bestellintervall |
0 M |
| Individueller Zuschnitt beim Hersteller |
Ja |
| Hersteller-Standardlängen |
100 / 500 M |
Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate
Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.
ÖLFLEX® DC GRID 100 4G1,5
DC power cable; 4G1.5; U0/U: 0,75/1,5 kV; PVC; Core identification: Colours; Fixed installation
Supply lengths and minimum order quantities are restricted. Please request an individual quotation.
Benefits
- Suitable for establishing energy-saving DC grids in industrial plants.
- Suitable for direct underground installation thanks to tough insulation and sheathing material as per DIN VDE 0276-603.
- Good installation properties thanks to fine-wire, flexible conductor design.
- With colour code according to DIN EN 60445 for direct current systems.
Applications
- For direct current applications in the low voltage range.
- For industrial plants in which power is distributed via a direct current grid.
- For use in control systems, motors and frequency converters.
- Suitable for use in electromobility charging infrastructures.
- Can be used in dry, damp and wet environments.
- For open installation on cable trays.
- Suitable for direct underground installation.
- Withstands high mechanical stress.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
DC power cable |
| Weight |
171 kg/km |
| Copper index |
57.6 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 0,75/1,5 kV DC according to IEC |
| Test voltage |
4 kV |
| Max. conductor resistance at 20°C |
13.3 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
96 nF/km |
| Inductance (800 Hz), approx. |
0.755 mH/km |
Product design
| Cable dimensions |
4G1.5 |
| Nominal conductor cross-section (metric) |
1.5 mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
4 |
| Nominal outer diameter |
11.2 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
| Core identification |
Colours |
| Conductor colour code |
EN 60445 |
Product features
| Application area |
Fixed installation |
| For torsional load |
No |
| Minimum bending radius, stationary |
12 x outer diameter |
| Minimum bending radius in mm, fixed installation |
134.4 mm |
| Temperature, fixed installation |
-40 °C to +70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50618; EN 50620; EN ISO 4892-2, method A (colour change permitted) |
| Ozone-resistant |
Yes |
| Ozone-resistant according to |
EN 50396, method B |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
Supply lengths & ordering conditions
| Minimum order quantity |
2000 M |
| Order quantity interval |
0 M |
| Manufacturer individual cut lengths |
Yes |
| Manufacturer standard lengths |
100 / 500 M |
Official LAPP product information, datasheet and certificates
Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
