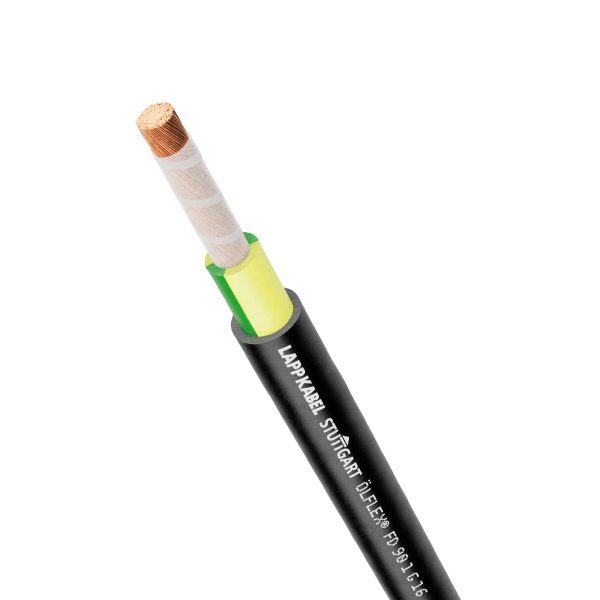

LAPP – repräsentative Serienabbildung

LAPP ÖLFLEX® FD 90 1G25 – 0026607

ab Ursprünglicher Preis war: 28,61 €Aktueller Preis ist: 25,75 €. inkl. MwSt. / m

Einaderleitung; 1G25; grün-gelb; Core-Line; U0/U: 0,6/1 kV; PVC; UL recognized; Schleppkette

Zuschnitt: 10 / 20 / 50 / 100 m. Andere Längen auf Anfrage.

Single core cable; 1G25; green/yellow; Core-Line; U0/U: 0,6/1 kV; PVC; UL recognized; Cable chain

Cut lengths: 10 / 20 / 50 / 100 m. Other lengths on request.

LAPP LÄNGEN & PREISE

Mehr Länge. Besserer Preis.

10–49 m
0%Listenpreis
50–99 m
−5%Rabatt
100 m
−10%Rabatt
Über 100 m
−15%Rabatt

Die Meterzahl je Warenkorbposition bestimmt Ihren Rabatt.

Zuschnitt 10–20 m

Je Zuschnitt, inkl. MwSt. · separat im Warenkorb

Über 20 m ohne Zuschnittgebühr.
5 €
Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Wählen Sie die Länge, um den Lagerbestand zu prüfen.
Artikelnummer: LAPP-0026607 Kategorie: Marke:

Lieferzeit: 5–7 Werktage

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

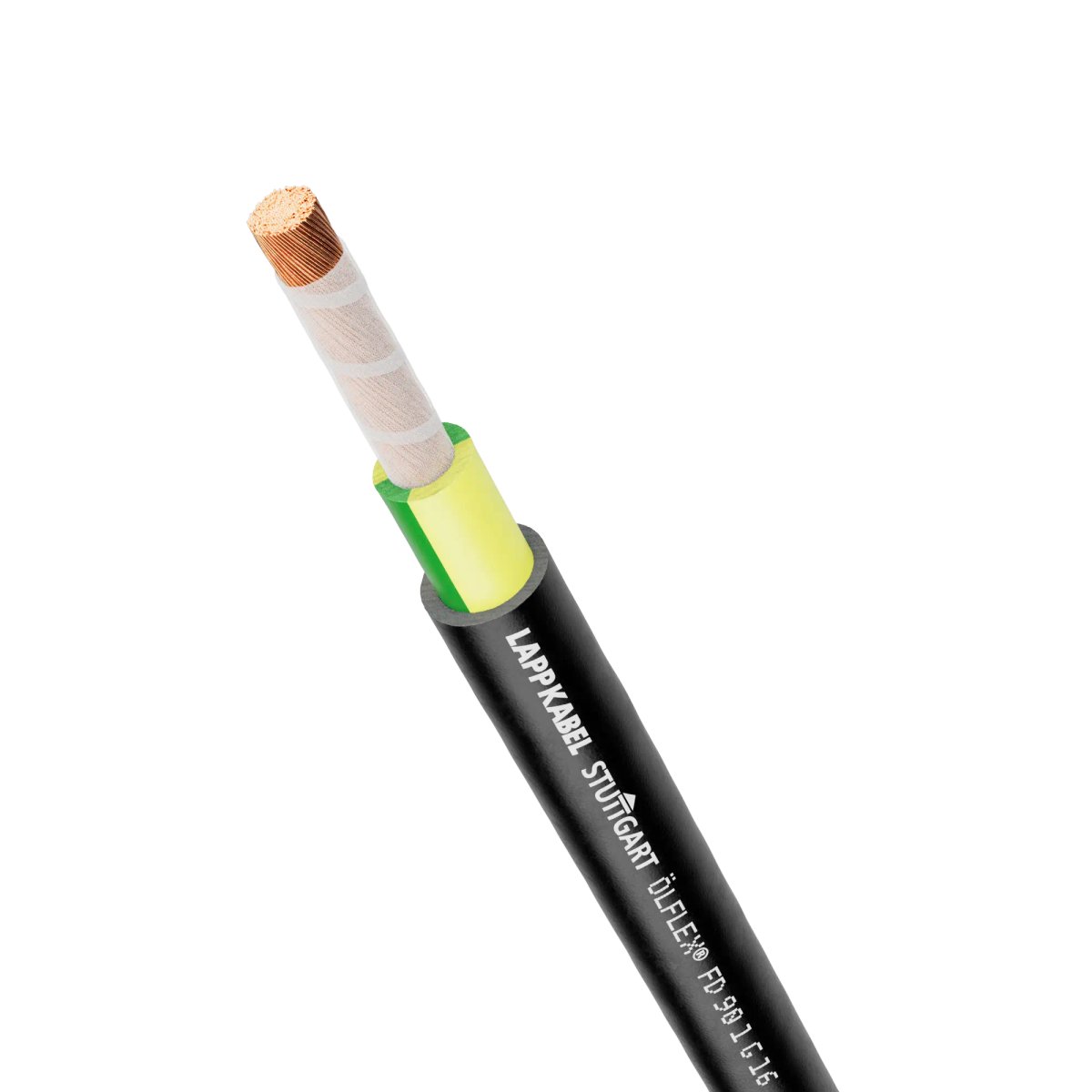

LAPP – repräsentative Serienabbildung
LAPP ÖLFLEX® FD 90 1G25 – 0026607SKU: LAPP-0026607

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

ÖLFLEX® FD 90 1G25

Einaderleitung; 1G25; grün-gelb; Core-Line; U0/U: 0,6/1 kV; PVC; UL recognized; Schleppkette

Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.

Vorteile

  • Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance.
  • Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse „Core Line“).
  • UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
  • Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.

Anwendungsbereiche

  • Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen.
  • Speziell ausgelegt für Energiestromkreise frequenzumrichterbetriebener Servomotoren.
  • Auch zur festen Verdrahtung im Schaltschrank bzw. in Anwendungen geeignet, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist.
  • Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
  • Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
  • Einsetzbar in trockenen, feuchten und nassen Räumen.
  • Für mittlere mechanische Beanspruchung geeignet.
  • PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und erhöht ölbeständig.
  • Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.

Produkthinweise

  • Bei Einsatz in Schleppketten: Bitte technische Montagerichtlinie T3 beachten
  • Biegezyklen und Einsatzparameter: Bitte Auswahltabelle A2-1 beachten

Technische Daten

Allgemeine Informationen
Marke ÖLFLEX®
Produkttyp Einaderleitung
Gewicht 315 kg/km
Kupferzahl 240 kg/km
Performance-Klasse Core-Line
Industrie Segment Montageautomation; Automotive; Baumaschinen; Stromnetze; Lebensmittelindustrie; Medizintechnik & Pharma; Lüftungs- & Klimatechnik; Intralogistik; Werkzeugmaschinen; Verpackungsindustrie; Prozessindustrie; Robotik
Zolltarifnummer 85444995
Elektrische Kennwerte
Nennspannung U0/U: 0,6/1 kV AC rms nach IEC
Bemessungsspannung 600 V AC rms nach UL AWM; 600 V AC rms nach CSA AWM
Prüfspannung 4 kV
Strombelastbarkeit nach VDE 0298-4
Max. Leiterwiderstand bei 20 °C 0,78 Ω/km
Produktaufbau
Leitungsabmessung 1G25
Leiternennquerschnitt (metrisch) 25 mm²
Leiternennquerschnitt (AWG) 4 AWG
Führender Leiterquerschnitt mm²
Leitermaterial blankes Kupfer
Leiteraufbau IEC 60228 Klasse 6: feinstdrähtig
Einschließlich Schutzleiter Ja
Anzahl Adern 1
Geschirmt Nein
Nennaussendurchmesser 11,8 mm
Leitungsform rund
Grundmaterial der Aderisolation Polyvinylchlorid
Grundmaterial der Aderisolation, Kurzform PVC
Isolationsfarbe grün-gelb
Grundmaterial des Außenmantels Polyvinylchlorid
Grundmaterial des Außenmantels, Kurzform PVC
Außenmantelfarbe schwarz
Außenmantelfarbe RAL Ton RAL 9005
Produkteigenschaften
Einsatzgebiet Schleppkette; flexibel; feste Verlegung
Für Dauerbiegung Ja
Für Torsionsbelastung Nein
Minimaler Biegeradius, festverlegt 3 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt 35,4 mm
Minimaler Biegeradius, dynamisch dauerbewegt 7,5 x Außendurchmesser
Minimaler Biegeradius in mm, dynamisch dauerbewegt 88,5 mm
Minimaler Biegeradius, gelegentlich bewegt 7,5 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt 88,5 mm
Maximale Biegezyklen 7.000.000
Maximaler Verfahrweg 20 m
Maximale Geschwindigkeit gleitend 5 m/s
Maximale Geschwindigkeit freitragend 10 m/s
Maximale Beschleunigung 20 m/s²
Temperatur, fest verlegt -40 °C bis 80 °C max. Leitertemperatur nach IEC; bis 90 °C max. Leitertemperatur nach UL AWM; bis 90 °C max. Leitertemperatur nach CSA AWM
Temperatur, fest verlegt max 90 °C
Temperatur, fest verlegt min -40 °C
Temperatur, gelegentlich bewegt -5 °C bis 70 °C max. Leitertemperatur nach IEC; -5 °C bis 90 °C max. Leitertemperatur nach UL AWM; -5 °C bis 90 °C max. Leitertemperatur nach CSA AWM
Temperatur, gelegentlich bewegt max 90 °C
Temperatur, gelegentlich bewegt min -5 °C
Temperatur, dynamisch dauerbewegt -5 °C bis 70 °C max. Leitertemperatur nach IEC; -5 °C bis 90 °C max. Leitertemperatur nach UL AWM; -5 °C bis 90 °C max. Leitertemperatur nach CSA AWM
Temperatur, dynamisch dauerbewegt max 90 °C
Temperatur, dynamisch dauerbewegt min -5 °C
Flammwidrig Ja
Flammwidrigkeit nach IEC 60332-1-2; UL VW-1; UL FT2; CSA FT1
UV-beständig Ja
UV-beständig nach EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet)
Halogenfrei Nein
Ölbeständig Ja
Ölbeständigkeit nach EN 50363-4-1: TM5; UL 80°C rating nach UL 758; CSA C22.2 No.210-15
LABS-frei Ja
LABS-frei nach VDMA 24364-B2-L
Adhäsionsarme Manteloberfläche Ja
Zertifizierungen und Normen
CE gekennzeichnet Ja
EAC zertifiziert Ja
EAC Zertifizierungsnummer ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Ja
UL AWM Zertifizierung 10107 nach UL 758 (e-file number: E63634)
UL listed Nein
cUR recognized Nein
cUL listed Nein
CSA zertifiziert Ja
CSA Zertifizierung AWM I A nach CSA C22.2 No. 210; AWM I B nach CSA C22.2 No. 210; AWM II A nach CSA C22.2 No. 210; AWM II B nach CSA C22.2 No. 210
Flammwidrigkeit nach UN/ECE-R118 getestet Nein

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
  • Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
  • Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
  • DESINA – Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
Lieferlängen & Bestellbedingungen
Mindestbestellmenge 0 M
Bestellintervall 0 M
Individueller Zuschnitt beim Hersteller Ja
Hersteller-Standardlängen 50 / 500 M

Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate

Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.

ÖLFLEX® FD 90 1G25

Single core cable; 1G25; green/yellow; Core-Line; U0/U: 0,6/1 kV; PVC; UL recognized; Cable chain

Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.

Benefits

  • Highly flexible cable design means excellent product performance.
  • Durable cable chain use with medium travel distances or increased acceleration (LAPP „Core Line“ performance class).
  • UL/CSA certification according to technical data enables the product to be used in the North American market.
  • Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings.

Applications

  • For circuits that require a higher nominal voltage due to their installation.
  • Specially designed for energy circuits of servo motors driven by frequency converters.
  • Also suitable for fixed wiring in control cabinets and in applications where multi-core cables are difficult to use due to space requirements and minimum bending radii.
  • Suitable for use in AC and DC charging infrastructures for electromobility.
  • Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
  • Can be used in dry, damp and wet spaces.
  • Suitable for medium mechanical stress.
  • PVC outer sheath is resistant to acids and alkalis and has increased oil resistance.
  • Suitable for outdoor use, subject to the temperature range.

Product notes

  • For use in cable chains: please follow the T3 technical assembly guidelines
  • Bending cycles and application parameters: please refer to the A2-1 selection table

Technical specifications

General information
Brand ÖLFLEX®
Product type Single core cable
Weight 315 kg/km
Copper index 240 kg/km
Performance class Core-Line
Industry segment Assembly Machines; Automotive; Construction Machinery; Power Grids; Food & Beverage; Healthcare & Pharma; HVAC; Intralogistics; Machine tools; Packaging; Processing Industries; Robotics
customs code 85444995
Electrical parameters
Nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Rated voltage 600 V AC rms according to UL AWM; 600 V AC rms according to CSA AWM
Test voltage 4 kV
Current rating according to VDE 0298-4
Max. conductor resistance at 20°C 0.78 Ω/km
Product design
Cable dimensions 1G25
Nominal conductor cross-section (metric) 25 mm²
Nominal conductor cross-section (AWG) 4 AWG
Leading conductor cross-section mm²
Conductor material Bare copper
Conductor design IEC 60228 class 6: extra-fine wire
Including protective earth Yes
Number of cores 1
Shielded No
Nominal outer diameter 11.8 mm
Cable shape Round
Core insulation basic material Polyvinylchloride
Core insulation basic material, short form PVC
Insulation colour green/yellow
Basic material of outer sheath Polyvinylchloride
Basic material of outer sheath, short form PVC
Outer sheath colour black
Cable sheath RAL colour RAL 9005
Product features
Application area Cable chain; Flexible; Fixed installation
For permanent bending Yes
For torsional load No
Minimum bending radius, stationary 3 x outer diameter
Minimum bending radius in mm, fixed installation 35.4 mm
Minimum bending radius, dynamic continuously flexing 7.5 x outer diameter
Minimum bending radius in mm, dynamic continuously flexing 88.5 mm
Minimum bending radius, occasionally flexing 7.5 x outer diameter
Minimum bending radius in mm, occasionally flexing 88.5 mm
Maximum bending cycles 7,000,000
Maximum travel distance 20 m
Maximum speed sliding 5 m/s
Maximum self-supporting speed 10 m/s
Maximum acceleration 20 m/s²
Temperature, fixed installation -40 °C to 80 °C max. conductor temperature according to IEC; to 90 °C max. conductor temperature according to UL AWM; to 90 °C max. conductor temperature according to CSA AWM
Temperature, fixed installation max 90 °C
Temperature, fixed installation min -40 °C
max. conductor temperature, occasionally moved -5 °C to 70 °C max. conductor temperature according to IEC; -5 °C to 90 °C max. conductor temperature according to UL AWM; -5 °C to 90 °C max. conductor temperature according to CSA AWM
Temperature, occasionally moved max 90 °C
Temperature, occasionally moved min -5 °C
Temperature, dynamic continuously flexing -5 °C to 70 °C max. conductor temperature according to IEC; -5 °C to 90 °C max. conductor temperature according to UL AWM; -5 °C to 90 °C max. conductor temperature according to CSA AWM
Temperature, dynamic continuously flexing max 90 °C
Temperature, dynamic continuously flexing min -5 °C
Flame-retardant Yes
Flame retardance according to IEC 60332-1-2; UL VW-1; UL FT2; CSA FT1
UV-resistant Yes
UV-resistant according to EN ISO 4892-2, method A (colour change permitted); EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use)
Halogen-free No
Oil-resistant Yes
Oil resistance according to EN 50363-4-1: TM5; UL 80°C rating according to UL 758; CSA C22.2 No. 210-15
PWIS-free Yes
PWIS-free according to VDMA 24364-B2-L
Low-adhesive sheath surface Yes
Certifications and standards
CE marking Yes
EAC-certified Yes
EAC certification number ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Yes
UL AWM certification 10107 according to UL 758 (e-file number: E63634)
UL listed No
cUR recognised No
cUL listed No
CSA certified Yes
CSA certification AWM I A according to CSA C22.2 No. 210; AWM I B according to CSA C22.2 No. 210; AWM II A according to CSA C22.2 No. 210; AWM II B according to CSA C22.2 No. 210
Flame retardance tested according to UN/ECE-R118 No

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.
  • The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
  • If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
  • DESINA – Decentralised and standardised installation technology for machine tools and production systems.
Supply lengths & ordering conditions
Minimum order quantity 0 M
Order quantity interval 0 M
Manufacturer individual cut lengths Yes
Manufacturer standard lengths 50 / 500 M

Official LAPP product information, datasheet and certificates

Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.

Gewicht n. v.
laenge

10 m, 20 m, 50 m, 100 m
Querschnitt

25 mm²
Aderzahl

1
Farbe

schwarz
Schirmung

Nein

Rezensionen

Es gibt noch keine Rezensionen.

Um eine Bewertung zu schreiben, müssen Sie dieses Produkt gekauft haben. Melden Sie sich mit dem Konto an, mit dem Sie bestellt haben.

Ähnliche Produkte

Warenkorb
Nach oben scrollen
WhatsApp
