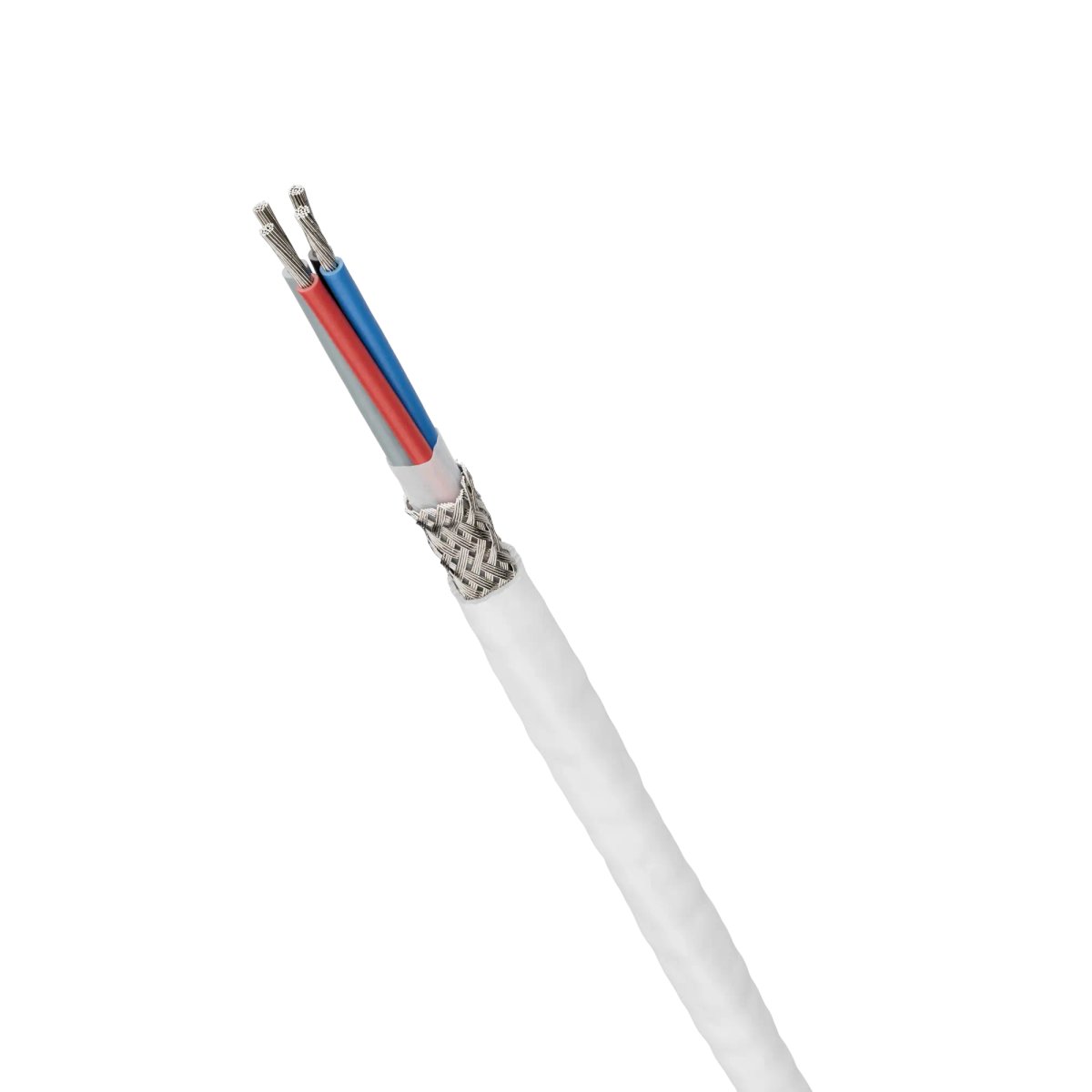

ÖLFLEX® HEAT 205 C MC 4X0,75 PTFE/FEP
Anschluss- und Steuerleitung; 4X0.75; U0/U: 300/500 V; FEP; Aderidentifizierung: Farben; Geschirmt; -100°C – 205°C; flexibel
Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.
Vorteile
- Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser
- Geringes Ausgasungsverhalten
- Unempfindlich gegenüber den meisten hochaggressiven chemischen Medien
- Durch gute elektrische und mechanische Eigenschaften geeignet für die Sensortechnik
Anwendungsbereiche
- Industriebereiche, in welchen sehr hohe Temperaturen, aggressive chemische Medien, aber auch enge Platzverhältnisse den Einsatz herkömmlicher Leitungen ausschließen
- Typische Einsatzbereiche- Industrieofenbau- Gießereien- Chemische Industrie- Kraftwerkstechnik- Lackieranlagenbau- Heizelemente- Kunststoffverarbeitung- Windkraftanlagenbau
- Sensorik, bspw. Füllstandssensoren
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
78 kg/km |
| Kupferzahl |
49 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 300/500 V AC rms nach IEC |
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Max. Leiterwiderstand bei 20 °C |
26,7 Ω/km |
Produktaufbau
| Leitungsabmessung |
4X0.75 |
| Leiternennquerschnitt (metrisch) |
0,75 mm² |
| Leitermaterial |
versilbertes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
5,9 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Fluorethylenpropylen |
| Grundmaterial der Aderisolation, Kurzform |
PTFE |
| Grundmaterial des Außenmantels |
Fluorethylenpropylen |
| Grundmaterial des Außenmantels, Kurzform |
FEP |
| Außenmantelfarbe |
weiß |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
7,5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
44,3 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
88,5 mm |
| Temperatur, fest verlegt |
-100 °C bis 205 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
205 °C |
| Temperatur, fest verlegt min |
-100 °C |
| Temperatur, gelegentlich bewegt |
-100 °C bis 205 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
205 °C |
| Temperatur, gelegentlich bewegt min |
-100 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Witterungsbeständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| LABS-frei |
Nein |
| Wasserbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
Lieferlängen & Bestellbedingungen
| Mindestbestellmenge |
0 M |
| Bestellintervall |
0 M |
| Individueller Zuschnitt beim Hersteller |
Ja |
| Hersteller-Standardlängen |
100 / 500 / 1000 M |
Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate
Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.
ÖLFLEX® HEAT 205 C MC 4X0,75 PTFE/FEP
Power and control cable; 4X0.75; U0/U: 300/500 V; FEP; Core identification: Colours; Shielded; -100°C – 205°C; Flexible
Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.
Benefits
- Space and weight-saving installations due to small cable diameters
- Low outgassing behaviour
- Resistant to contact with mostly all highly aggressive chemical media
- Due to good electrical and mechanical properties suitable for sensor technology
Applications
- For use in environments with very high operating temperatures, heavy usage of chemical agents or confined spaces
- Typical fields of application- Industrial furnace construction- Foundries- Chemical industry- Power plant engineering- Paint shop line technology- Heating elements- Polymer processing- Wind turbine engineering
- Sensor systems, e.g. level sensors
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
78 kg/km |
| Copper index |
49 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 300/500 V AC rms according to IEC |
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
1.5 kV |
| Max. conductor resistance at 20°C |
26.7 Ω/km |
Product design
| Cable dimensions |
4X0.75 |
| Nominal conductor cross-section (metric) |
0.75 mm² |
| Conductor material |
Silver-plated copper |
| Including protective earth |
No |
| Number of cores |
4 |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
5.9 mm |
| Cable shape |
Round |
| Core insulation basic material |
Fluoroethylene propylene |
| Core insulation basic material, short form |
PTFE |
| Basic material of outer sheath |
Fluoroethylene propylene |
| Basic material of outer sheath, short form |
FEP |
| Outer sheath colour |
white |
| Core identification |
Colours |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
7.5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
44.3 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
88.5 mm |
| Temperature, fixed installation |
-100 °C to 205 °C max. conductor temperature |
| Temperature, fixed installation max |
205 °C |
| Temperature, fixed installation min |
-100 °C |
| max. conductor temperature, occasionally moved |
-100 °C to 205 °C max. conductor temperature |
| Temperature, occasionally moved max |
205 °C |
| Temperature, occasionally moved min |
-100 °C |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Weather-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| PWIS-free |
No |
| Water-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
Supply lengths & ordering conditions
| Minimum order quantity |
0 M |
| Order quantity interval |
0 M |
| Manufacturer individual cut lengths |
Yes |
| Manufacturer standard lengths |
100 / 500 / 1000 M |
Official LAPP product information, datasheet and certificates
Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
