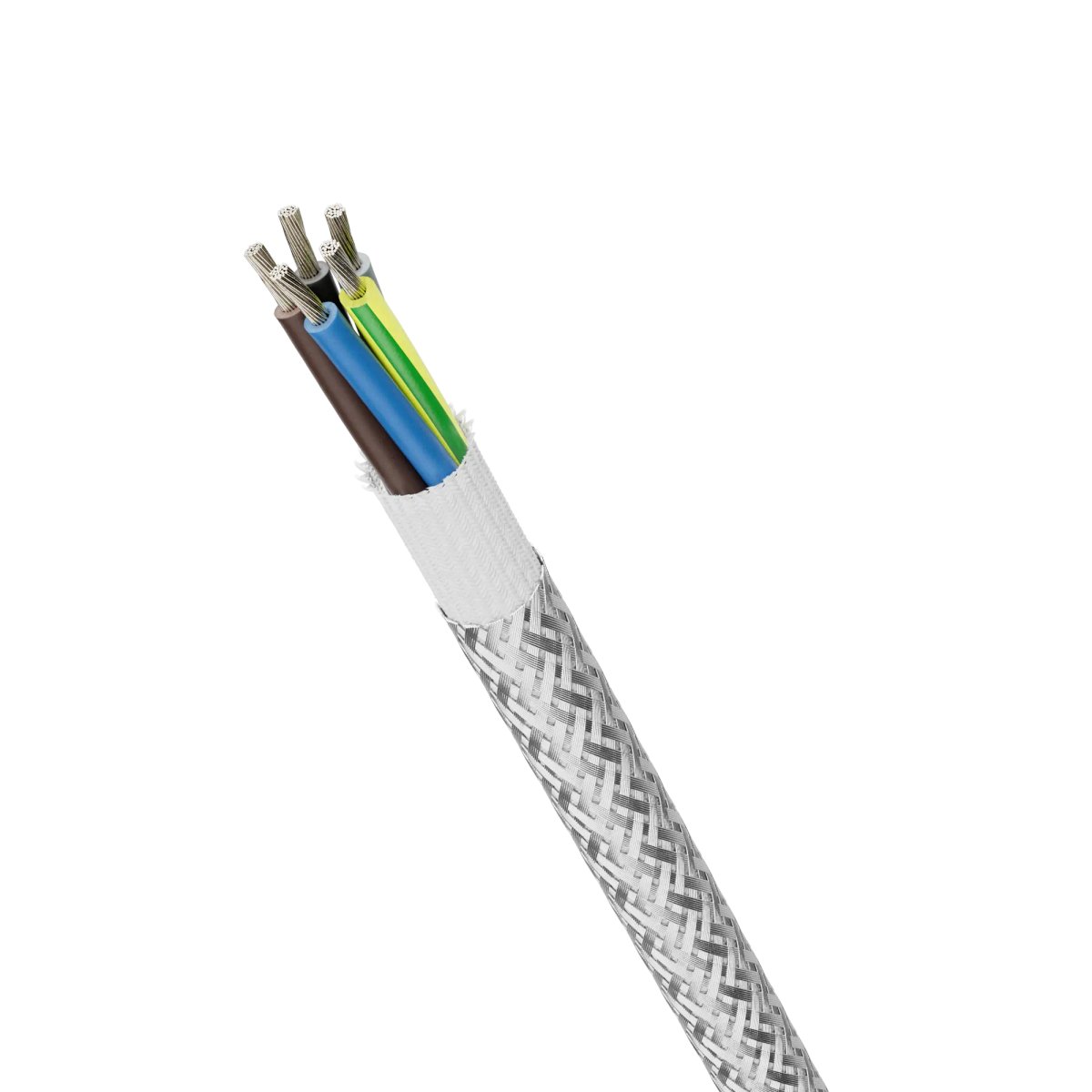

Anschluss- und Steuerleitung; 5G1.5; U0/U: 300/500 V; Aderidentifizierung: Farben; -190°C – 260°C; feste Verlegung
Vorteile
- Dichtes Geflecht aus verzinkten Stahldrähten schützt vor mechanischer Beschädigung
- Dünne Außendurchmesser für maximaleRaum- und Gewichtseinsparung
- DNV Zertifizierung für Einsatz an Schiffsdieselmotoren
Anwendungsbereiche
- Extreme Temperaturen und mechanische Beanspruchung erfordern speziell isolierte und armierte Leitungen
- Hauptanwendungen- Schiffsbau- Signalanlagen- Überwachungsanlagen- Dieselmotoren- Dampfkesseleinheiten- Turbinenbau
- Elektrotechnik für Industrie und Schifffahrt, Schiffselektrik
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
149 kg/km |
| Kupferzahl |
72 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 300/500 V AC rms nach IEC; U0: 250 V AC rms nach DNV |
| Prüfspannung |
1.5 kV |
| Max. Leiterwiderstand bei 20 °C |
13,7 Ω/km |
Produktaufbau
| Leitungsabmessung |
5G1.5 |
| Leiternennquerschnitt (metrisch) |
1,5 mm² |
| Leitermaterial |
vernickeltes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
5 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Nein |
| Mit Bewehrung |
Ja |
| Bewehrungsart |
verzinktes Stahldrahtgeflecht |
| Mit Tragorgan |
Nein |
| Nennaussendurchmesser |
7,3 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polytetrafluorethylen |
| Grundmaterial der Aderisolation, Kurzform |
PTFE |
| Grundmaterial des Außenmantels |
Glasseide |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
VDE 0293-308 |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Minimaler Biegeradius, festverlegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
36,5 mm |
| Temperatur, fest verlegt |
-190 °C bis 260 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
260 °C |
| Temperatur, fest verlegt min |
-190 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Nein |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Nein |
| Wasserbeständig |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Ja |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power and control cable; 5G1.5; U0/U: 300/500 V; Core identification: Colours; -190°C – 260°C; Fixed installation
Benefits
- Close-meshed braid made of galvanised steel wires protects against mechanical damage
- Small outer diameters for maximum saving of space and weight
- DNV GL certification for use with ship diesel engines
Applications
- Extremely high temperatures and mechanical stress require special insulated and armoured cables
- Main applications- Ship-building- Signal systems- Monitoring devices- Diesel engines- Steam boiler units- Turbine manufacturing
- Electronics for industry and shipping, ship electrics
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
149 kg/km |
| Copper index |
72 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 300/500 V AC rms according to IEC; U0: 250 V AC rms according to DNV |
| Test voltage |
1.5 kV |
| Max. conductor resistance at 20°C |
13.7 Ω/km |
Product design
| Cable dimensions |
5G1.5 |
| Nominal conductor cross-section (metric) |
1.5 mm² |
| Conductor material |
Nickel-plated copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
5 |
| Stranding type |
Layered stranding |
| Shielded |
No |
| With armouring |
Yes |
| Armouring type |
Galvanised steel wire braiding |
| With supporting core |
No |
| Nominal outer diameter |
7.3 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polytetrafluoroethylene |
| Core insulation basic material, short form |
PTFE |
| Basic material of outer sheath |
Glass fibre |
| Core identification |
Colours |
| Conductor colour code |
VDE 0293-308 |
Product features
| Application area |
Fixed installation |
| Minimum bending radius, stationary |
5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
36.5 mm |
| Temperature, fixed installation |
-190 °C to 260 °C max. conductor temperature |
| Temperature, fixed installation max |
260 °C |
| Temperature, fixed installation min |
-190 °C |
| Flame-retardant |
Yes |
| UV-resistant |
No |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
No |
| Water-resistant |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
Yes |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
