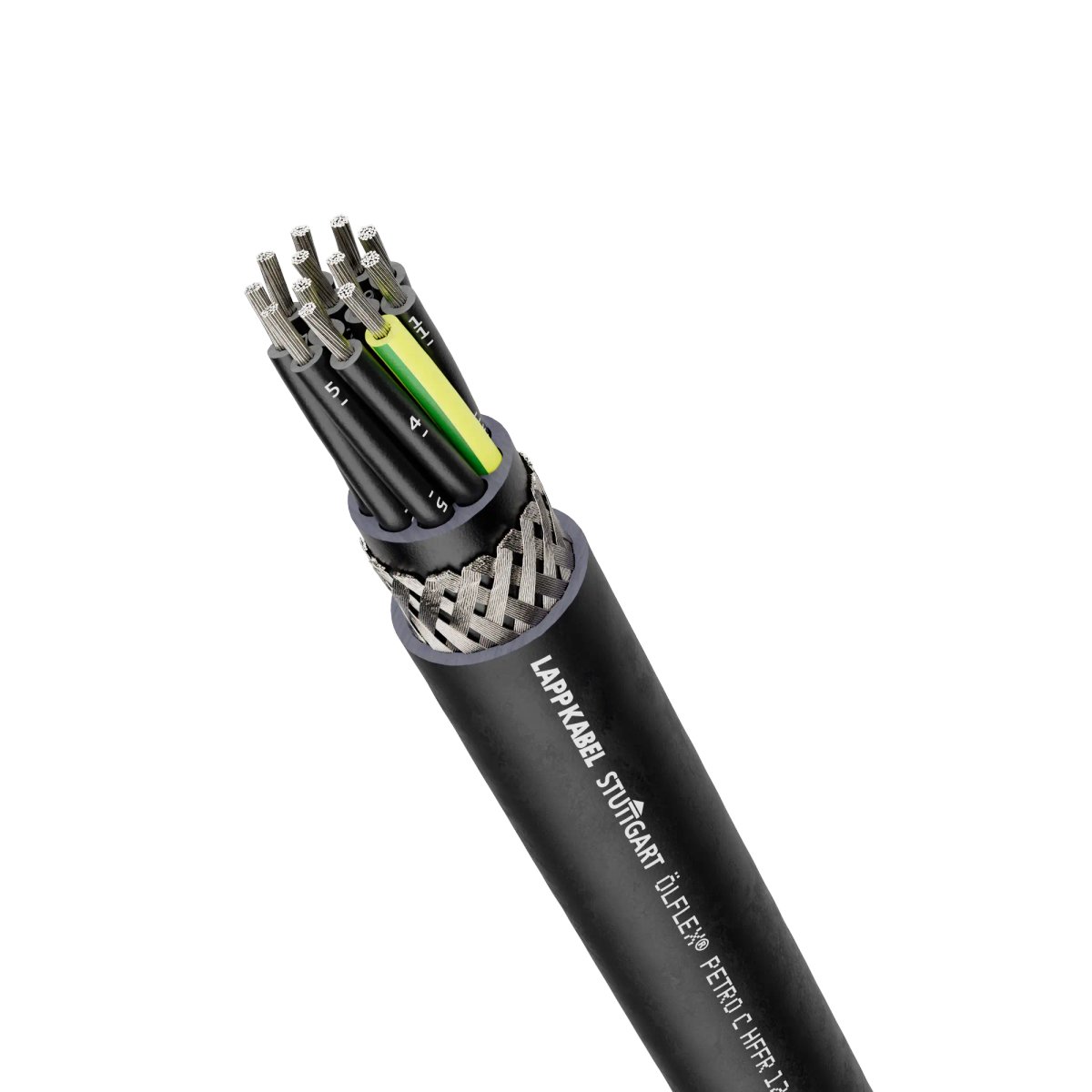

Anschluss- und Steuerleitung; 7G1.5; U0/U: 0,6/1 kV; PUR; Aderidentifizierung: Nummern; Geschirmt; UL recognized; flexibel
Vorteile
- Besonders öl- und bohrflüssigkeitsbeständig und damit ideal für raue Umgebungen.
- Ausgesprochen witterungsbeständig mit Einsatzmöglichkeit in breitem Temperaturbereich.
- Halogenfreie, flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung im Brandfall.
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Betriebsspannung von 1000 V nach UL für Nordamerika zulässig.
- Als einadrige Anschlussleitung (schwarz) und mehradrige Anschluss- und Steuerleitung (schwarz, blau) erhältlich.
Anwendungsbereiche
- Zur Verwendung in Offshore-Anwendungen mit Seewasserkontakt.
- Auch für den Nassbereich von Industrie- und Werkzeugmaschinen sowie Transferstraßen geeignet.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen.
- Hält hohen mechanischen Belastungen stand.
- HFFR-Außenmantel ist weitgehend beständig gegenüber Säuren und Laugen.
- Für den Außenbereich geeignet.
- Flexibler Einsatz bei bis zu ‑40 °C möglich.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
401 kg/km |
| Kupferzahl |
151 kg/km |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 0,6/1 kV AC rms nach IEC |
| Bemessungsspannung |
1000 V AC rms nach cRU AWM; 1000 V AC rms nach UL AWM |
| Prüfspannung Ader/Ader |
4 kV |
| Prüfspannung Ader/Schirm |
4 kV |
| Strombelastbarkeit nach |
VDE 0298-4 |
| Max. Leiterwiderstand bei 20 °C |
13,7 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
96 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca |
149 nF/km |
| Induktivität (800Hz), ca. |
0,729 mH/km |
Produktaufbau
| Leitungsabmessung |
7G1.5 |
| Leiternennquerschnitt (metrisch) |
1,5 mm² |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
7 |
| Verseilart |
Lagenverseilung |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
15,9 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyolefin |
| Grundmaterial des Innenmantels |
Halogenfreie Mischung |
| Grundmaterial des Innenmantels Kurzform |
HFFR |
| Innenmantel Farbe |
schwarz |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Nummern |
| Ader Farbcode |
EN 50334; VDE 0293-1 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
95,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
20 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
318 mm |
| Temperatur, fest verlegt |
-50 °C bis 90 °C max. Leitertemperatur nach IEC; bis 80 °C max. Leitertemperatur nach CSA AWM; bis 80 °C max. Leitertemperatur nach UL AWM |
| Temperatur, fest verlegt max |
90 °C |
| Temperatur, fest verlegt min |
-50 °C |
| Temperatur, gelegentlich bewegt |
bis 80 °C max. Leitertemperatur nach UL AWM; bis 80 °C max. Leitertemperatur nach CSA AWM; -40 °C bis 90 °C max. Leitertemperatur nach IEC |
| Temperatur, gelegentlich bewegt max |
90 °C |
| Temperatur, gelegentlich bewegt min |
-40 °C |
| Temperatur bei Lagerung min. |
-25 °C |
| Temperatur bei Lagerung max. |
55 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; IEC 60332-3-22; UL VW-1; CSA FT1 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50618; EN 50620 |
| Witterungsbeständig |
Ja |
| Ozonbeständig |
Ja |
| Ozonbeständig nach |
EN 50396, Methode B |
| Chemisch beständig |
Ja |
| Hydrolysebeständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
VDE 0472-815 |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
EN 50363-10-2 |
| MUD Beständigkeit nach |
IEC 61892-4; NEK TS 606:2016 |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Wasserbeständig |
Ja |
| Salzwasserbeständig |
Ja |
| Salzwasserbeständigkeit nach |
UL 1309 |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
10559 nach UL 758 (e-file number: E63634); 20234 nach UL 758 (e-file number: E63634) |
| UL listed |
Nein |
| cUR recognized |
Ja |
| cUR Zertifizierung |
AWM II B nach CSA C22.2 No. 210 (e-file number: E63634); AWM II A nach CSA C22.2 No. 210 (e-file number: E63634) |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| HAR-zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power and control cable; 7G1.5; U0/U: 0,6/1 kV; PUR; Core identification: Numbers; Shielded; UL recognized; Flexible
Benefits
- Particularly resistant to oil and drilling fluids and therefore ideal for harsh environments.
- Extremely weather-resistant with a wide temperature range.
- Halogen-free, flame-retardant materials reduce the risk of flame propagation in the event of a fire.
- Ideal protection against electromagnetic interference thanks to copper stranded shielding with a high degree of coverage.
- UL/CSA certification according to technical data enables the product to be used in the North American market.
- Operating voltage of 1000 V according to UL, permitted for North America.
- Available as single-core power cable (black) and multi-core power and control cable (black, blue).
Applications
- For use in offshore applications involving contact with seawater.
- Also suitable for the wet area of industrial and machine tools as well as transfer lines.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- For fixed installation and occasional movement.
- Can be used in dry and wet conditions, and especially in harsh and oily environments.
- Withstands high mechanical stress.
- The HFFR outer sheath is highly resistant to acids and alkalis.
- Suitable for outdoor use.
- Flexible use at temperatures down to -40°C.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
401 kg/km |
| Copper index |
151 kg/km |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 0,6/1 kV AC rms according to IEC |
| Rated voltage |
1000 V AC rms according to cRU AWM; 1000 V AC rms according to UL AWM |
| Test voltage core/core |
4 kV |
| Test voltage core/screening |
4 kV |
| Current rating according to |
VDE 0298-4 |
| Max. conductor resistance at 20°C |
13.7 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
96 nF/km |
| Conductor/shielding operating capacitance (800Hz), approx. |
149 nF/km |
| Inductance (800 Hz), approx. |
0.729 mH/km |
Product design
| Cable dimensions |
7G1.5 |
| Nominal conductor cross-section (metric) |
1.5 mm² |
| Conductor material |
Tin-plated copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
7 |
| Stranding type |
Layered stranding |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
15.9 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyolefin |
| Basic material of inner sheath |
Halogen-free compound |
| base material inner sheath shortname |
HFFR |
| Inner sheath colour |
black |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Numbers |
| Conductor colour code |
EN 50334; VDE 0293-1 |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
95.4 mm |
| Minimum bending radius, occasionally flexing |
20 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
318 mm |
| Temperature, fixed installation |
-50 °C to 90 °C max. conductor temperature according to IEC; to 80 °C max. conductor temperature according to CSA AWM; to 80 °C max. conductor temperature according to UL AWM |
| Temperature, fixed installation max |
90 °C |
| Temperature, fixed installation min |
-50 °C |
| max. conductor temperature, occasionally moved |
to 80 °C max. conductor temperature according to UL AWM; to 80 °C max. conductor temperature according to CSA AWM; -40 °C to 90 °C max. conductor temperature according to IEC |
| Temperature, occasionally moved max |
90 °C |
| Temperature, occasionally moved min |
-40 °C |
| Storage temperature min. |
-25 °C |
| Max. storage temperature |
55 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; IEC 60332-3-22; UL VW-1; CSA FT1 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2, method A (colour change permitted); EN 50618; EN 50620 |
| Weather-resistant |
Yes |
| Ozone-resistant |
Yes |
| Ozone-resistant according to |
EN 50396, method B |
| Chemical resistant |
Yes |
| Hydrolysis-resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
VDE 0472-815 |
| Oil-resistant |
Yes |
| Oil resistance according to |
EN 50363-10-2 |
| MUD resistance according to |
IEC 61892-4; NEK TS 606:2016 |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Water-resistant |
Yes |
| Salt water resistant |
Yes |
| Salt water resistance according to |
UL 1309 |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| UL recognized |
Yes |
| UL AWM certification |
10559 according to UL 758 (e-file number: E63634); 20234 according to UL 758 (e-file number: E63634) |
| UL listed |
No |
| cUR recognised |
Yes |
| cUR certification |
AWM II B according to CSA C22.2 No. 210 (e-file number: E63634); AWM II A according to CSA C22.2 No. 210 (e-file number: E63634) |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| HAR certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
Rezensionen
Es gibt noch keine Rezensionen.
