ÖLFLEX® ROBOT 928 12×0,14
Roboterleitung; 12×0,14; Aderidentifizierung: Farben; PVC; Basic-Line; 48 V; UL recognized; Torsion
Lieferlängen und Mindestbestellmengen sind eingeschränkt. Bitte ein individuelles Angebot anfragen.
Vorteile
- Ausgewogene Biege- und Torsionseigenschaften für dynamische 3D-Anwendungen (LAPP-Performance-Klasse „Basic Line“).
- Bewährte Leitung, erfolgreich getestet auf 2 Mio. Biegezyklen in der Schleppkette und 2 Mio. Torsionszyklen.
- Spezielle Aderverseilung erlaubt zeitgleiches Biegen und Tordieren (Torsionswinkel bis ± 180°/m).
- Mit robustem, flexiblem und widerstandsfähigem PVC-Außenmantel.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
Anwendungsbereiche
- Datenleitung für Anwendungen in der Automatisierung, in Fertigungslinien und Schleppketten sowie für Roboter.
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette, mit horizontalen Verfahrwegen bis 5 m.
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz mit Torsionsbeanspruchung in Robotern und Handhabungsgeräten.
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Produkthinweise
- Bei Einsatz in Schleppketten: Bitte technische Montagerichtlinie T3 beachten
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Roboterleitung |
| Gewicht |
53 kg/km |
| Kupferzahl |
16.13 kg/km |
| Performance-Klasse |
Basic-Line |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung |
300 V AC rms nach cRU AWM; 300 V AC rms nach UL AWM |
| Prüfspannung Ader/Ader |
1.5 kV |
| Strombelastbarkeit nach |
VDE 0891-1 |
| Max. Leiterwiderstand bei 20 °C |
142,7 Ω/km |
Produktaufbau
| Leiter Anzahl/Größe |
12×0,14 |
| Leiternennquerschnitt (metrisch) |
0,14 mm² |
| Leiternennquerschnitt (AWG) |
26 AWG |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
feinstdrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
12 |
| Verseilart |
Lagenverseilung |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Nein |
| Nennaussendurchmesser |
6,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polypropylen |
| Grundmaterial der Aderisolation, Kurzform |
PP |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
DIN 47100 |
Produkteigenschaften
| Einsatzgebiet |
Torsion; flexibel; Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Ja |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
26 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
97,5 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
97,5 mm |
| Torsion |
Bei +/- 180 °/m bis zu 2000000 Torsionszyklen |
| Temperatur, fest verlegt |
-40 °C bis 70 °C max. Leitertemperatur nach EN; -40 °C bis 80 °C max. Leitertemperatur nach UL AWM |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur nach EN; -5 °C bis 80 °C max. Leitertemperatur nach UL AWM |
| Temperatur, gelegentlich bewegt max |
80 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Temperatur, dynamisch dauerbewegt |
-5 °C bis 70 °C max. Leitertemperatur nach EN; -5 °C bis 80 °C max. Leitertemperatur nach UL AWM |
| Temperatur, dynamisch dauerbewegt max |
80 °C |
| Temperatur, dynamisch dauerbewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-2-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Witterungsbeständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Adhäsionsarme Manteloberfläche |
Nein |
| Mechanisch beständig |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
21695 nach UL 758 (e-file number: E63634) |
| UL listed |
Nein |
| cUR recognized |
Ja |
| cUR Zertifizierung |
AWM I A nach CSA C22.2 No. 210-15 (e-file number: E63634); AWM I B nach CSA C22.2 No. 210-15 (e-file number: E63634); AWM II A nach CSA C22.2 No. 210-15 (e-file number: E63634); AWM II B nach CSA C22.2 No. 210-15 (e-file number: E63634) |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
Lieferlängen & Bestellbedingungen
| Mindestbestellmenge |
4000 M |
| Bestellintervall |
0 M |
| Individueller Zuschnitt beim Hersteller |
Ja |
| Hersteller-Standardlängen |
50 / 100 / 500 / 1000 M |
Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate

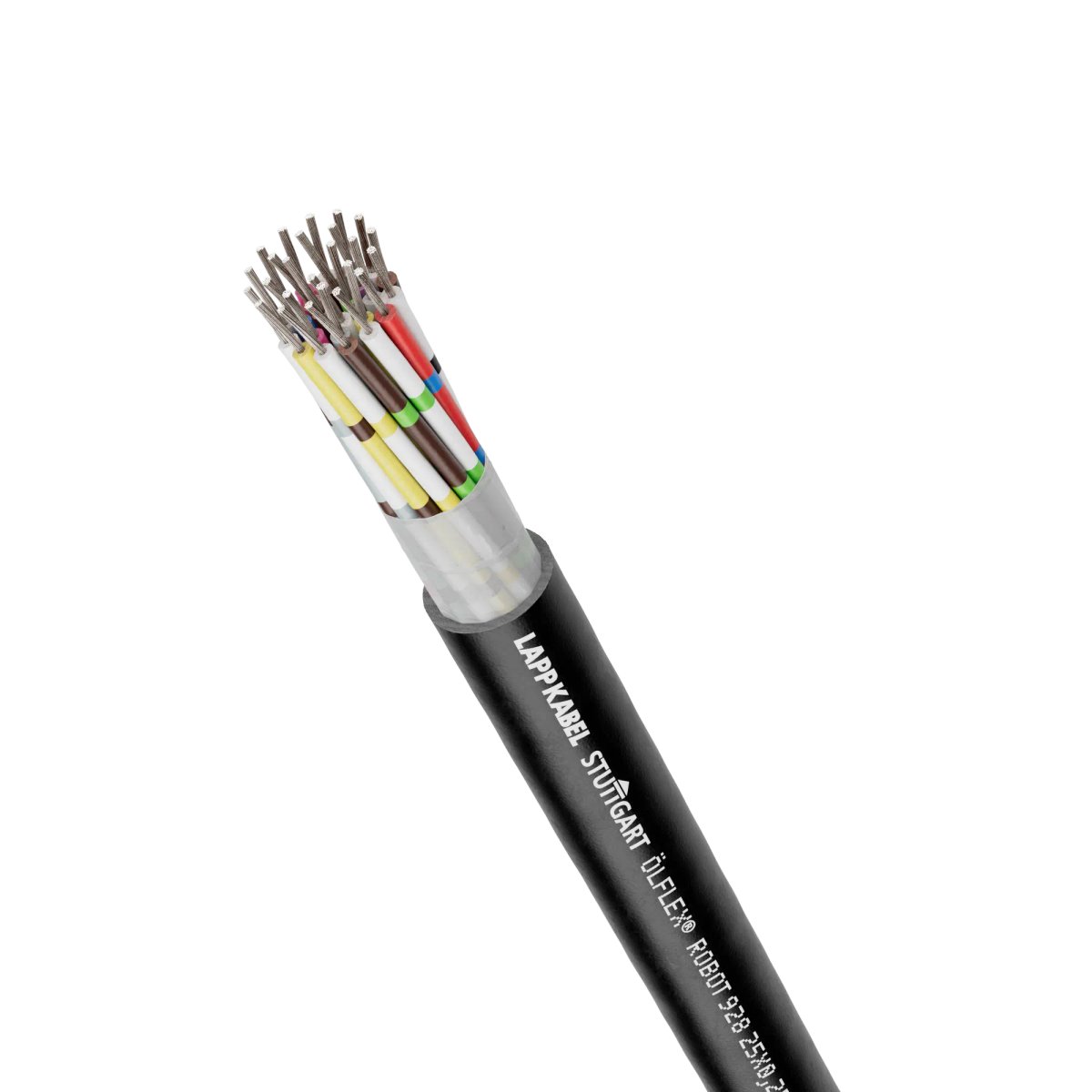

Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.
ÖLFLEX® ROBOT 928 12×0,14
Robotic cable; 12×0,14; Core identification: Colours; PVC; Basic-Line; 48 V; UL recognized; Torsion
Supply lengths and minimum order quantities are restricted. Please request an individual quotation.
Benefits
- Balanced bending and torsional properties for dynamic 3D applications (LAPP performance class „Basic Line“).
- Proven cable successfully tested for over 2 million bending cycles in cable chains and 2 million torsion cycles.
- Special core stranding allows simultaneous bending and twisting (torsion angle up to ± 180°/m).
- With robust, flexible and resistant PVC outer sheath.
- UL certification according to technical data enables the product to be used on the North American market.
- Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings.
Applications
- Data cable for applications in automation, production lines and cable chains as well as for robots.
- The cable design enables flexible, continuously moving use in moving machine parts and cable chains, with horizontal travel distances of up to 5 m.
- Cable design allows flexible, permanently moving use with torsional stress in robots and handling devices.
- Can be used in dry, damp and wet spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- Suitable for outdoor use, subject to the temperature range.
Product notes
- For use in cable chains: please follow the T3 technical assembly guidelines
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Robotic cable |
| Weight |
53 kg/km |
| Copper index |
16.13 kg/km |
| Performance class |
Basic-Line |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage |
300 V AC rms according to cRU AWM; 300 V AC rms according to UL AWM |
| Test voltage core/core |
1.5 kV |
| Current rating according to |
VDE 0891-1 |
| Max. conductor resistance at 20°C |
142.7 Ω/km |
Product design
| Conductor number/size |
12×0,14 |
| Nominal conductor cross-section (metric) |
0.14 mm² |
| Nominal conductor cross-section (AWG) |
26 AWG |
| Leading conductor cross-section |
mm² |
| Conductor material |
Tin-plated copper |
| Conductor design |
extra-fine wire |
| Including protective earth |
No |
| Number of cores |
12 |
| Stranding type |
Layered stranding |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
No |
| Nominal outer diameter |
6.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polypropylene |
| Core insulation basic material, short form |
PP |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
| Conductor colour code |
DIN 47100 |
Product features
| Application area |
Torsion; Flexible; Cable chain |
| For permanent bending |
Yes |
| For torsional load |
Yes |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
26 mm |
| Minimum bending radius, dynamic continuously flexing |
15 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
97.5 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
97.5 mm |
| Torsion |
for +/- 180 °/m up to 2000000 Torsion cycles |
| Temperature, fixed installation |
-40 °C to 70 °C max. conductor temperature according to EN; -40 °C to 80 °C max. conductor temperature according to UL AWM |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature according to EN; -5 °C to 80 °C max. conductor temperature according to UL AWM |
| Temperature, occasionally moved max |
80 °C |
| Temperature, occasionally moved min |
-5 °C |
| Temperature, dynamic continuously flexing |
-5 °C to 70 °C max. conductor temperature according to EN; -5 °C to 80 °C max. conductor temperature according to UL AWM |
| Temperature, dynamic continuously flexing max |
80 °C |
| Temperature, dynamic continuously flexing min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-2-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Weather-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Low-adhesive sheath surface |
No |
| Mechanically resistant |
No |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
Yes |
| UL AWM certification |
21695 according to UL 758 (e-file number: E63634) |
| UL listed |
No |
| cUR recognised |
Yes |
| cUR certification |
AWM I A according to CSA C22.2 No. 210-15 (e-file number: E63634); AWM I B according to CSA C22.2 No. 210-15 (e-file number: E63634); AWM II A according to CSA C22.2 No. 210-15 (e-file number: E63634); AWM II B according to CSA C22.2 No. 210-15 (e-file number: E63634) |
| cUL listed |
No |
| CSA certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
Supply lengths & ordering conditions
| Minimum order quantity |
4000 M |
| Order quantity interval |
0 M |
| Manufacturer individual cut lengths |
Yes |
| Manufacturer standard lengths |
50 / 100 / 500 / 1000 M |
Official LAPP product information, datasheet and certificates
Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
