Angebot!

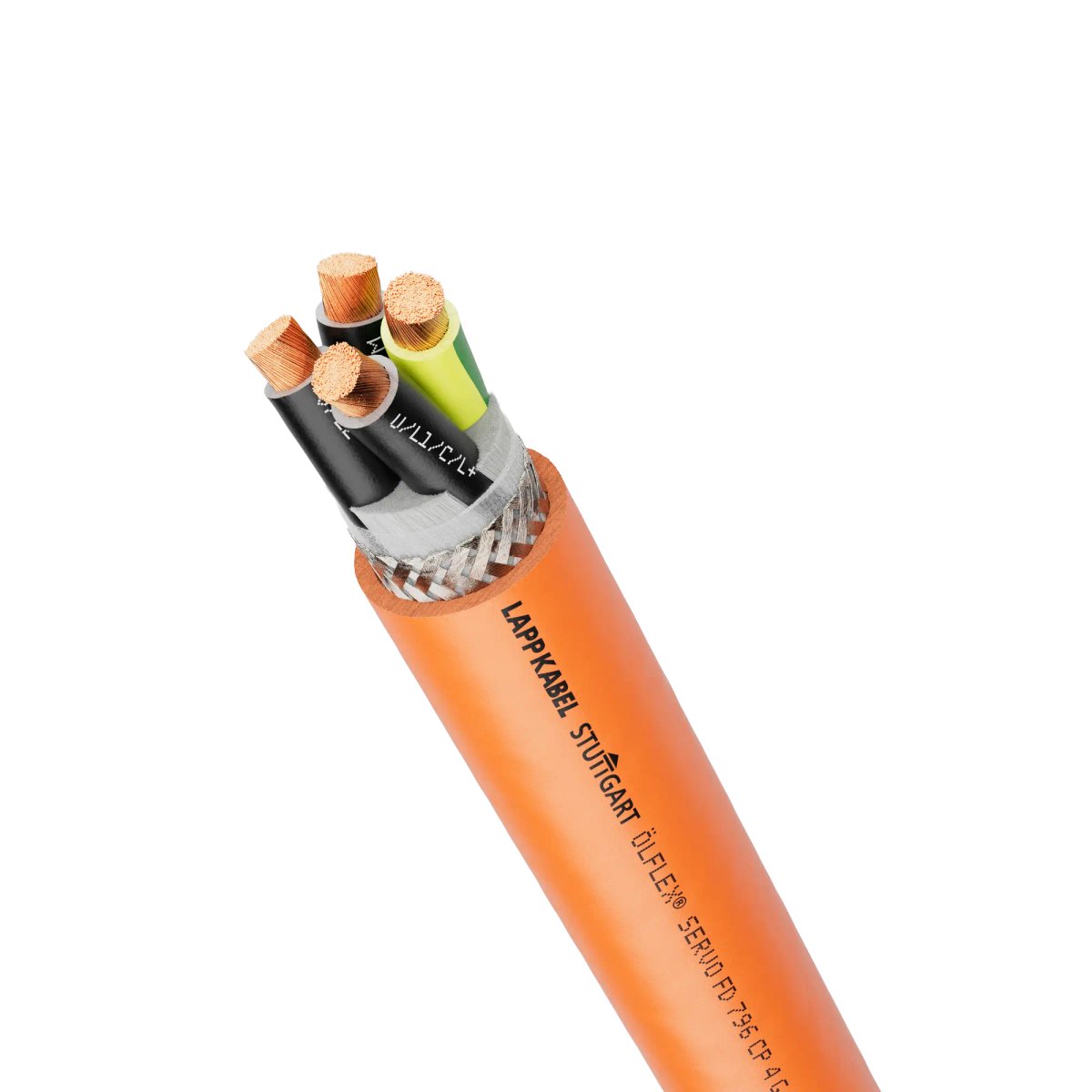

LAPP – repräsentative Serienabbildung

LAPP ÖLFLEX® SERVO FD 796 CP 4G2,5 – 0027951

ab Ursprünglicher Preis war: 27,06 €Aktueller Preis ist: 24,35 €. inkl. MwSt. / m

Servoleitung; 4G2,5; Extended-Line; U0/U: 0,6/1 kV; PUR; Geschirmt; UL recognized; Schleppkette

Zuschnitt: 10 / 20 / 50 / 100 m. Andere Längen auf Anfrage.

Servo cable; 4G2,5; Extended-Line; U0/U: 0,6/1 kV; PUR; Shielded; UL recognized; Cable chain

Cut lengths: 10 / 20 / 50 / 100 m. Other lengths on request.

LAPP LÄNGEN & PREISE

Mehr Länge. Besserer Preis.

10–49 m
0%Listenpreis
50–99 m
−5%Rabatt
100 m
−10%Rabatt
Über 100 m
−15%Rabatt

Die Meterzahl je Warenkorbposition bestimmt Ihren Rabatt.

Zuschnitt 10–20 m

Je Zuschnitt, inkl. MwSt. · separat im Warenkorb

Über 20 m ohne Zuschnittgebühr.
5 €
Größere Mengen oder Sonderlängen?Wir erstellen Ihr individuelles Angebot.
Anfragen
Wählen Sie die Länge, um den Lagerbestand zu prüfen.
Artikelnummer: LAPP-0027951 Kategorie: Marke:

Lieferzeit: 5–7 Werktage

Angebot anfragen →

Lieferzeit und Verfügbarkeit bestätigen wir mit Ihrem Angebot.

Für größere Kabellängen oder individuelle Zuschnitte kontaktieren Sie uns.
Kontakt / Angebot anfragen ↗Die Produktdaten werden automatisch übernommen. Geben Sie Ihre gewünschte Menge oder Länge an.
Angebot für dieses Produkt anfragen

Unverbindlich anfragen – kein Kundenkonto erforderlich.

LAPP – repräsentative Serienabbildung
LAPP ÖLFLEX® SERVO FD 796 CP 4G2,5 – 0027951SKU: LAPP-0027951

Wir verwenden Ihre Angaben zur Bearbeitung Ihrer Anfrage. Datenschutz

ÖLFLEX® SERVO FD 796 CP 4G2,5

Servoleitung; 4G2,5; Extended-Line; U0/U: 0,6/1 kV; PUR; Geschirmt; UL recognized; Schleppkette

Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.

Vorteile

  • Kompatibel zu Servoantrieben namhafter Hersteller.
  • Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse „Extended Line“).
  • Ausgesprochen witterungsbeständig mit Einsatzmöglichkeit in breitem Temperaturbereich.
  • Besonders öl- und bohrflüssigkeitsbeständig und damit ideal für raue Umgebungen.
  • Kapazitätsarme Aderisolation für lange Übertragungswege.
  • Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
  • UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
  • Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung.
  • Produkt ist sowohl ohne als auch mit Steueraderpaaren für bspw. Bremse und Temperaturfühler erhältlich (ein geschirmtes Steueraderpaar bzw. -Triplett bzw. zwei geschirmte Steueraderpaare).

Anwendungsbereiche

  • Zur Verbindung von Frequenzumrichter und Servomotor.
  • Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
  • Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen.
  • PUR-Außenmantel hält hohen mechanischen Belastungen stand.
  • PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
  • Für den Außenbereich geeignet.
  • Flexibler Einsatz bei bis zu ‑40 °C möglich.

Produkthinweise

  • Bei Einsatz in Schleppketten: Bitte technische Montagerichtlinie T3 beachten
  • Biegezyklen und Einsatzparameter: Bitte Auswahltabelle A2-1 beachten.
  • Lenze® ist ein eingetragenes Markenzeichen der Lenze Operations GmbH und dient nur zu Informations- bzw. Vergleichszwecken.
  • SEW-EURODRIVE® ist ein eingetragenes Markenzeichen der SEW-Eurodrive GmbH & Co. KG und dient nur zu Informations- bzw. Vergleichszwecken.
  • SIEMENS® ist ein eingetragenes Markenzeichen derSiemens AG und dient nur zu Informations- bzw. Vergleichszwecken.
  • Bosch Rexroth® ist ein eingetragenes Markenzeichen der Bosch Rexroth AG und dient nur zu Informations- bzw. Vergleichszwecken.

Technische Daten

Allgemeine Informationen
Marke ÖLFLEX®
Produkttyp Servoleitung
Gewicht 197 kg/km
Kupferzahl 129 kg/km
Performance-Klasse Extended-Line
Industrie Segment Landmaschinen; Montageautomation; Automotive; Baumaschinen; Stromnetze; Lebensmittelindustrie; Medizintechnik & Pharma; Lüftungs- & Klimatechnik; Intralogistik; Aufzüge; Werkzeugmaschinen; Verpackungsindustrie; Prozessindustrie; Robotik; Schiffbau
Zolltarifnummer 85444995
Elektrische Kennwerte
Nennspannung Leistungsadern U0/U: 0,6/1 kV AC rms nach IEC
Nennspannung U0/U: 0,6/1 kV AC rms nach IEC
Bemessungsspannung 1000 V AC rms nach UL AWM; 1000 V AC rms nach CSA AWM
Prüfspannung Ader/Ader 4 kV
Prüfspannung Ader/Schirm 4 kV
Prüfspannung Leistungsadern 4 kV
Prüfspannung Steueradern 4 kV
Strombelastbarkeit nach VDE 0298-4
Max. Leiterwiderstand bei 20 °C 7,98 Ω/km
Produktaufbau
Leiter Anzahl/Größe 4G2,5
Kompatibles Antriebs-/Feedbacksystem Diverse
Leiternennquerschnitt (metrisch) 2,5 mm²
Leiternennquerschnitt (AWG) 14 AWG
Führender Leiterquerschnitt mm²
Leitermaterial blankes Kupfer
Leiteraufbau IEC 60228 Klasse 6: feinstdrähtig
Einschließlich Schutzleiter Ja
Anzahl Adern 4
Leitungselement 1 Leistungsader: 4G2.5
Verseilart Lagenverseilung
Bewicklung über Verseilung Vliesbewicklung
Geschirmt Ja
Art des Gesamtschirm verzinntes Kupfergeflecht
Nennaussendurchmesser 10,6 mm
Leitungsform rund
Grundmaterial der Aderisolation Polypropylen
Grundmaterial der Aderisolation, Kurzform PP
Grundmaterial des Außenmantels Polyurethan
Grundmaterial des Außenmantels, Kurzform PUR
Außenmantelfarbe orange
Außenmantelfarbe RAL Ton RAL 2003
Aderidentifizierung alphanumerisch
Produkteigenschaften
Einsatzgebiet Schleppkette; flexibel
Für Dauerbiegung Ja
Minimaler Biegeradius, festverlegt 4 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt 42,4 mm
Minimaler Biegeradius, dynamisch dauerbewegt 7,5 x Außendurchmesser
Minimaler Biegeradius in mm, dynamisch dauerbewegt 79,5 mm
Minimaler Biegeradius, gelegentlich bewegt 7,5 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt 79,5 mm
Maximale Biegezyklen 10.000.000
Maximaler Verfahrweg 100 m
Maximale Geschwindigkeit gleitend 5 m/s
Maximale Geschwindigkeit freitragend 10 m/s
Maximale Beschleunigung 50 m/s²
Temperatur, fest verlegt -50 °C bis 90 °C max. Leitertemperatur nach IEC; bis 80 °C max. Leitertemperatur nach UL AWM; bis 80 °C max. Leitertemperatur nach CSA AWM
Temperatur, fest verlegt max 90 °C
Temperatur, fest verlegt min -50 °C
Temperatur, gelegentlich bewegt -40 °C bis 90 °C max. Leitertemperatur nach IEC; bis 80 °C max. Leitertemperatur nach UL AWM; bis 80 °C max. Leitertemperatur nach CSA AWM
Temperatur, gelegentlich bewegt max 90 °C
Temperatur, gelegentlich bewegt min -40 °C
Temperatur, dynamisch dauerbewegt -40 °C bis 90 °C max. Leitertemperatur nach IEC; bis 80 °C max. Leitertemperatur nach UL AWM; bis 80 °C max. Leitertemperatur nach CSA AWM
Temperatur, dynamisch dauerbewegt max 90 °C
Temperatur, dynamisch dauerbewegt min -40 °C
Flammwidrig Ja
Flammwidrigkeit nach IEC 60332-1-2; UL VW-1; CSA FT1
UV-beständig Ja
UV-beständig nach EN ISO 4892-2, Methode A (Farbänderung zulässig); EN 50618; EN 50620
Witterungsbeständig Ja
Ozonbeständig Ja
Ozonbeständig nach EN 50396, Methode B
Chemisch beständig Ja
Hydrolysebeständig Ja
Halogenfrei Ja
Halogenfreiheit nach VDE 0472-815
Ölbeständig Ja
Ölbeständigkeit nach EN 50363-10-2
MUD Beständigkeit nach IEC 61892-4
LABS-frei Ja
LABS-frei nach VDMA 24364-B2-L
Kapazitätsarm Ja
Adhäsionsarme Manteloberfläche Ja
Zertifizierungen und Normen
CE gekennzeichnet Ja
EAC zertifiziert Ja
EAC Zertifizierungsnummer ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Ja
UL AWM Zertifizierung 20234 nach UL 758 (e-file number: E63634); 10492 nach UL 758 (e-file number: E63634)
UL listed Nein
cUR recognized Ja
cUR Zertifizierung AWM I A nach CSA C22.2 No. 210 (e-file number: E63634); AWM I B nach CSA C22.2 No. 210 (e-file number: E63634); AWM II A nach CSA C22.2 No. 210 (e-file number: E63634); AWM II B nach CSA C22.2 No. 210 (e-file number: E63634)
cUL listed Nein
CSA zertifiziert Nein
VDE zertifiziert Ja
VDE Registrierungsnummer 8591

Datenblätter und Zertifikate

Herstellerhinweise
  • Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
  • Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
  • Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
  • Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
  • DESINA – Dezentralisierte und standardisierte Installationstechnik für Werkzeugmaschinen und Produktionssysteme.
Lieferlängen & Bestellbedingungen
Mindestbestellmenge 0 M
Bestellintervall 0 M
Individueller Zuschnitt beim Hersteller Ja
Hersteller-Standardlängen 50 / 100 / 500 / 1000 M

Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate

Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.

ÖLFLEX® SERVO FD 796 CP 4G2,5

Servo cable; 4G2,5; Extended-Line; U0/U: 0,6/1 kV; PUR; Shielded; UL recognized; Cable chain

Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.

Benefits

  • Compatible with servo drives from leading manufacturers.
  • Durable cable chain use with long travel distances or high acceleration (LAPP „Extended Line“ performance class).
  • Extremely weather-resistant with a wide temperature range.
  • Particularly resistant to oil and drilling fluids and therefore ideal for harsh environments.
  • Low-capacitance core insulation for long transmission paths.
  • Ideal protection against electromagnetic interference thanks to copper stranded shielding with a high degree of coverage.
  • UL/CSA certification according to technical data enables the product to be used in the North American market.
  • Certified quality and tested properties thanks to VDE registration.
  • The product is available both with and without control core pairs, e.g. for brakes and temperature sensors (one shielded control core pair or triple or two shielded control core pairs).

Applications

  • For connecting frequency converters and servo motors.
  • Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
  • Can be used in dry and damp conditions, and especially in harsh and oily environments.
  • The PUR outer sheath withstands high mechanical loads.
  • The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
  • Suitable for outdoor use.
  • Flexible use at temperatures down to -40°C.

Product notes

  • For use in cable chains: please follow the T3 technical assembly guidelines
  • Bending cycles and application parameters: please refer to the selection table A2-1.
  • Lenze® is a registered trademark of Lenze Operations GmbH and is used for information and comparison purposes only.
  • SEW-EURODRIVE® is a registered trademark of SEW-Eurodrive GmbH & Co. KG and is used for information and comparison purposes only.
  • SIEMENS® is a registered trademark of Siemens AG and is used for information and comparison purposes only.
  • Bosch Rexroth® is a registered trademark of Bosch Rexroth AG and is used for information and comparison purposes only.

Technical specifications

General information
Brand ÖLFLEX®
Product type Servo cable
Weight 197 kg/km
Copper index 129 kg/km
Performance class Extended-Line
Industry segment Agricultural & Farm Machinery; Assembly Machines; Automotive; Construction Machinery; Power Grids; Food & Beverage; Healthcare & Pharma; HVAC; Intralogistics; Lifts & Elevators; Machine tools; Packaging; Processing Industries; Robotics; Ships & boats
customs code 85444995
Electrical parameters
Power cores nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Nominal voltage U0/U: 0,6/1 kV AC rms according to IEC
Rated voltage 1000 V AC rms according to UL AWM; 1000 V AC rms according to CSA AWM
Test voltage core/core 4 kV
Test voltage core/screening 4 kV
Power cores test voltage 4 kV
Test voltage control cores 4 kV
Current rating according to VDE 0298-4
Max. conductor resistance at 20°C 7.98 Ω/km
Product design
Conductor number/size 4G2,5
Compatible drive/feedback system Various
Nominal conductor cross-section (metric) 2.5 mm²
Nominal conductor cross-section (AWG) 14 AWG
Leading conductor cross-section mm²
Conductor material Bare copper
Conductor design IEC 60228 class 6: extra-fine wire
Including protective earth Yes
Number of cores 4
Cable element 1 Power core: 4G2.5
Stranding type Layered stranding
Wrapping over stranding Fleece wrapping
Shielded Yes
Type of overall screening Tin-plated copper braiding
Nominal outer diameter 10.6 mm
Cable shape Round
Core insulation basic material Polypropylene
Core insulation basic material, short form PP
Basic material of outer sheath Polyurethane
Basic material of outer sheath, short form PUR
Outer sheath colour orange
Cable sheath RAL colour RAL 2003
Core identification Alphanumeric
Product features
Application area Cable chain; Flexible
For permanent bending Yes
Minimum bending radius, stationary 4 x outer diameter
Minimum bending radius in mm, fixed installation 42.4 mm
Minimum bending radius, dynamic continuously flexing 7.5 x outer diameter
Minimum bending radius in mm, dynamic continuously flexing 79.5 mm
Minimum bending radius, occasionally flexing 7.5 x outer diameter
Minimum bending radius in mm, occasionally flexing 79.5 mm
Maximum bending cycles 10,000,000
Maximum travel distance 100 m
Maximum speed sliding 5 m/s
Maximum self-supporting speed 10 m/s
Maximum acceleration 50 m/s²
Temperature, fixed installation -50 °C to 90 °C max. conductor temperature according to IEC; to 80 °C max. conductor temperature according to UL AWM; to 80 °C max. conductor temperature according to CSA AWM
Temperature, fixed installation max 90 °C
Temperature, fixed installation min -50 °C
max. conductor temperature, occasionally moved -40 °C to 90 °C max. conductor temperature according to IEC; to 80 °C max. conductor temperature according to UL AWM; to 80 °C max. conductor temperature according to CSA AWM
Temperature, occasionally moved max 90 °C
Temperature, occasionally moved min -40 °C
Temperature, dynamic continuously flexing -40 °C to 90 °C max. conductor temperature according to IEC; to 80 °C max. conductor temperature according to UL AWM; to 80 °C max. conductor temperature according to CSA AWM
Temperature, dynamic continuously flexing max 90 °C
Temperature, dynamic continuously flexing min -40 °C
Flame-retardant Yes
Flame retardance according to IEC 60332-1-2; UL VW-1; CSA FT1
UV-resistant Yes
UV-resistant according to EN ISO 4892-2, method A (colour change permitted); EN 50618; EN 50620
Weather-resistant Yes
Ozone-resistant Yes
Ozone-resistant according to EN 50396, method B
Chemical resistant Yes
Hydrolysis-resistant Yes
Halogen-free Yes
Halogen-free according to VDE 0472-815
Oil-resistant Yes
Oil resistance according to EN 50363-10-2
MUD resistance according to IEC 61892-4
PWIS-free Yes
PWIS-free according to VDMA 24364-B2-L
Low capacitance Yes
Low-adhesive sheath surface Yes
Certifications and standards
CE marking Yes
EAC-certified Yes
EAC certification number ЕАЭС RU С-DE.АЮ64.В.00091/19
UL recognized Yes
UL AWM certification 20234 according to UL 758 (e-file number: E63634); 10492 according to UL 758 (e-file number: E63634)
UL listed No
cUR recognised Yes
cUR certification AWM I A according to CSA C22.2 No. 210 (e-file number: E63634); AWM I B according to CSA C22.2 No. 210 (e-file number: E63634); AWM II A according to CSA C22.2 No. 210 (e-file number: E63634); AWM II B according to CSA C22.2 No. 210 (e-file number: E63634)
cUL listed No
CSA certified No
VDE certified Yes
VDE registration number 8591

Datasheets and certificates

Manufacturer notes
  • Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
  • Photographs and graphics are not to scale and do not represent detailed images of the respective products.
  • The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
  • If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
  • DESINA – Decentralised and standardised installation technology for machine tools and production systems.
Supply lengths & ordering conditions
Minimum order quantity 0 M
Order quantity interval 0 M
Manufacturer individual cut lengths Yes
Manufacturer standard lengths 50 / 100 / 500 / 1000 M

Official LAPP product information, datasheet and certificates

Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.

Gewicht n. v.
laenge

10 m, 20 m, 50 m, 100 m
Querschnitt

2,5 mm²
Aderzahl

4
Farbe

orange
Schirmung

Ja

Rezensionen

Es gibt noch keine Rezensionen.

Um eine Bewertung zu schreiben, müssen Sie dieses Produkt gekauft haben. Melden Sie sich mit dem Konto an, mit dem Sie bestellt haben.

Ähnliche Produkte

Warenkorb
Nach oben scrollen
WhatsApp
