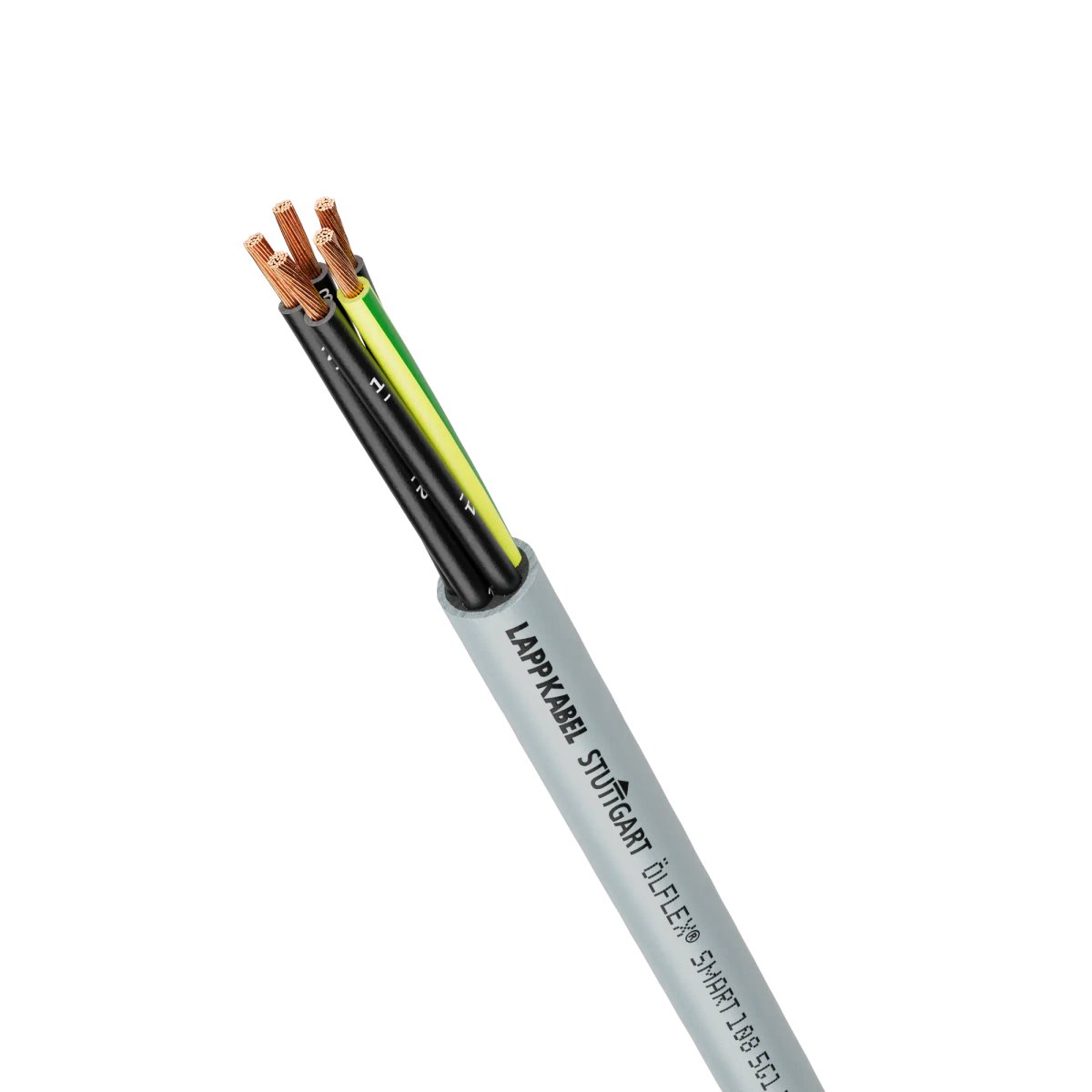

Anschluss- und Steuerleitung; 7G2.5; U0/U: 300/500 V; PVC; Aderidentifizierung: Nummern; flexibel; VDE Registrierungsnummer: 8639
Vorteile
- Hochwertige Alternative zu Steuerleitungen des Typs YSLY bzw. YY.
- Zertifizierte Qualität und geprüfte Eigenschaften durch VDE-Registrierung.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
- Hohe elektrische Sicherheit durch 4000 V-Prüfspannung.
Anwendungsbereiche
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen.
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- Für mittlere mechanische Beanspruchung geeignet.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
267 kg/km |
| Kupferzahl |
168 kg/km |
| Industrie Segment |
Medizintechnik & Pharma; Lüftungs- & Klimatechnik; Intralogistik; Aufzüge; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 300/500 V AC rms nach IEC |
| Prüfspannung |
4 kV |
| Max. Leiterwiderstand bei 20 °C |
7,98 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
137 nF/km |
| Induktivität (800Hz), ca. |
0,639 mH/km |
Produktaufbau
| Leitungsabmessung |
7G2.5 |
| Leiternennquerschnitt (metrisch) |
2,5 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
7 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Nein |
| Mit Bewehrung |
Nein |
| Nennaussendurchmesser |
11,1 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Nummern |
| Ader Farbcode |
VDE 0293-1; EN 50334 |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
44,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
166,5 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Chemisch beständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Ja |
| VDE Registrierungsnummer |
8639 |
| DNV zertifiziert |
Nein |
| CPR Brandklasse |
Eca |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power and control cable; 7G2.5; U0/U: 300/500 V; PVC; Core identification: Numbers; Flexible; VDE registration number: 8639
Benefits
- High-quality alternative to control cable types YSLY or YY
- Certified quality and tested properties thanks to VDE registration.
- Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection on the LAPP website.
- High electrical safety thanks to 4000 V test voltage.
Applications
- For universal use for wiring machine-internal and cross-plant control circuits.
- For fixed installation and occasional movement without tensile strain.
- Can be used in dry, damp and wet spaces.
- Suitable for medium mechanical stress.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
267 kg/km |
| Copper index |
168 kg/km |
| Industry segment |
Healthcare & Pharma; HVAC; Intralogistics; Lifts & Elevators; Renewable Energy: Solar |
| customs code |
85444995 |
Electrical parameters
| Nominal voltage |
U0/U: 300/500 V AC rms according to IEC |
| Test voltage |
4 kV |
| Max. conductor resistance at 20°C |
7.98 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
137 nF/km |
| Inductance (800 Hz), approx. |
0.639 mH/km |
Product design
| Cable dimensions |
7G2.5 |
| Nominal conductor cross-section (metric) |
2.5 mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
7 |
| Stranding type |
Layered stranding |
| Shielded |
No |
| With armouring |
No |
| Nominal outer diameter |
11.1 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
grey |
| Core identification |
Numbers |
| Conductor colour code |
VDE 0293-1; EN 50334 |
Product features
| Application area |
Flexible; Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
44.4 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
166.5 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Chemical resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
Yes |
| VDE registration number |
8639 |
| DNV-certified |
No |
| CPR fire class |
Eca |
| Flame retardance tested according to UN/ECE-R118 |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
