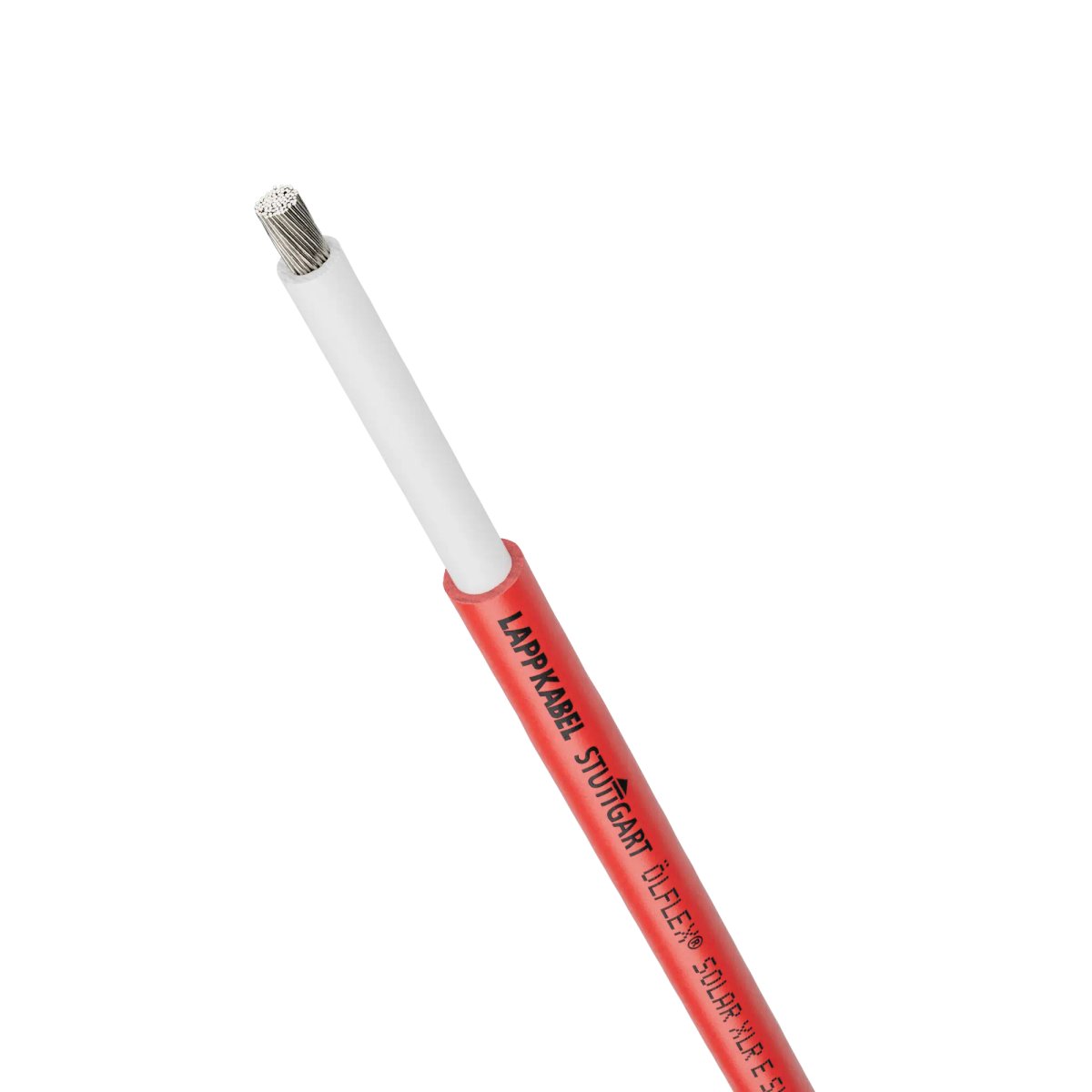

Solarleitung; 1X185; rot; U0/U: 1/1 kV; elektronenstrahlvernetztes Polymer-Compound; feste Verlegung; Halogenfrei
Vorteile
- Nach 2 PfG 2962 durch TÜV Rheinland geprüfte Solarleitung, die dauerhaft Feuchtigkeit, Salzsprühnebel, Schimmel und UV‑Strahlung standhält und dadurch einen zuverlässigen Betrieb ermöglicht.
- Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.
- Vernetzte Isolier- und Mantelwerkstoffe begünstigen die Langlebigkeit bei hohen Temperaturen oder bei hoher Strombelastung, sichern eine hohe Spannungsfestigkeit und eine hohe Kurzschlusstemperatur.
- IEC-Zertifizierung erlaubt internationale Verwendung des Produkts in Ländern, in denen IEC-Standards gelten.
- In drei verschiedenen Außenmantelfarben zur äußeren Unterscheidbarkeit des DC-Leiters erhältlich.
Anwendungsbereiche
- Zur ungeschützten Verbindung von Solarmodul und Wechselrichter in geerdeten und nicht geerdeten Photovoltaikanlagen nach IEC 62930 und TÜV Rheinland 2 PfG 2962.
- Zur Verbindung von Solarmodulen untereinander.
- Speziell für den Einsatz in schwimmenden Photovoltaikanlagen auf Seen, Stauseen und Ozeanen.
- Für Gleichstromanwendungen bis 1,8 kV.
- Zur festen Verlegung und gelegentlichen Bewegung, ggf. frei hängend.
- In geschlossenen Installationskanälen, unter Putz sowie in Geräten verlegbar.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Solarleitung |
| Gewicht |
2094 kg/km |
| Kupferzahl |
1776 kg/km |
| Zolltarifnummer |
85446010 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 1/1 kV AC rms nach IEC |
| Betriebsspannung (max.) |
1,8 kV DC |
| Prüfspannung |
6.5 kV |
Produktaufbau
| Harmonisierte Bauart |
H1Z2Z2-K |
| Leitungsabmessung |
1X185 |
| Leiternennquerschnitt (metrisch) |
185 mm² |
| Leitermaterial |
verzinntes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
1 |
| Nennaussendurchmesser |
25,2 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
elektronenstrahlvernetztes Polymer-Compound |
| Isolationsfarbe |
weiß |
| Grundmaterial des Außenmantels |
elektronenstrahlvernetztes Polymer-Compound |
| Außenmantelfarbe |
rot |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Minimaler Biegeradius, festverlegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
126 mm |
| Temperatur, fest verlegt |
-40 °C bis 90 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
90 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-25 °C bis 90 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
90 °C |
| Temperatur, gelegentlich bewegt min |
-25 °C |
| Temperatur bei Lagerung max. |
40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50618 |
| Witterungsbeständig |
Ja |
| Witterungsbeständig nach |
EN 50618 |
| Ozonbeständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| HAR-zertifiziert |
Nein |
| TÜV zertifiziert |
Ja |
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Solar cable; 1X185; red; U0/U: 1/1 kV; Electron beam cross-linked polymer compound; Fixed installation; Halogen-free
Benefits
- Solar cable tested by TÜV Rheinland in accordance with 2 PfG 2962, which permanently withstands moisture, salt spray, mould and UV radiation, thereby ensuring reliable operation.
- Halogen-free core insulation and sheath compound to comply with special fire safety requirements.
- Cross-linked insulation and sheathing materials promote longevity at high temperatures or at high current loads, and ensure a high dielectric strength and a high short circuit temperature.
- IEC certification allows international use of the product in countries in which the IEC standards are applicable.
- Available in three different outer sheath colours so that the DC conductor can be identified externally.
Applications
- For the unprotected connection of solar modules and inverters in earthed and unearthed photovoltaic systems in accordance with IEC 62930 and TÜV Rheinland 2 PfG 2962.
- For interconnecting solar modules.
- Specially designed for use in floating photovoltaic systems on lakes, reservoirs and oceans.
- For direct current applications up to 1.8 kV.
- For fixed installation and occasional movement, if necessary freely hanging.
- Can be installed in closed installation ducts, under plaster and in devices.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Solar cable |
| Weight |
2094 kg/km |
| Copper index |
1776 kg/km |
| customs code |
85446010 |
Electrical parameters
| Nominal voltage |
U0/U: 1/1 kV AC rms according to IEC |
| Operating voltage (max.) |
1,8 kV DC |
| Test voltage |
6.5 kV |
Product design
| Harmonised design |
H1Z2Z2-K |
| Cable dimensions |
1X185 |
| Nominal conductor cross-section (metric) |
185 mm² |
| Conductor material |
Tin-plated copper |
| Including protective earth |
No |
| Number of cores |
1 |
| Nominal outer diameter |
25.2 mm |
| Cable shape |
Round |
| Core insulation basic material |
Electron beam cross-linked polymer compound |
| Insulation colour |
white |
| Basic material of outer sheath |
Electron beam cross-linked polymer compound |
| Outer sheath colour |
red |
Product features
| Application area |
Fixed installation |
| Minimum bending radius, stationary |
5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
126 mm |
| Temperature, fixed installation |
-40 °C to 90 °C max. conductor temperature |
| Temperature, fixed installation max |
90 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-25 °C to 90 °C max. conductor temperature |
| Temperature, occasionally moved max |
90 °C |
| Temperature, occasionally moved min |
-25 °C |
| Max. storage temperature |
40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50618 |
| Weather-resistant |
Yes |
| Weather-resistant according to |
EN 50618 |
| Ozone-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
No |
Certifications and standards
| CE marking |
Yes |
| HAR certified |
No |
| TÜV certified |
Yes |
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
