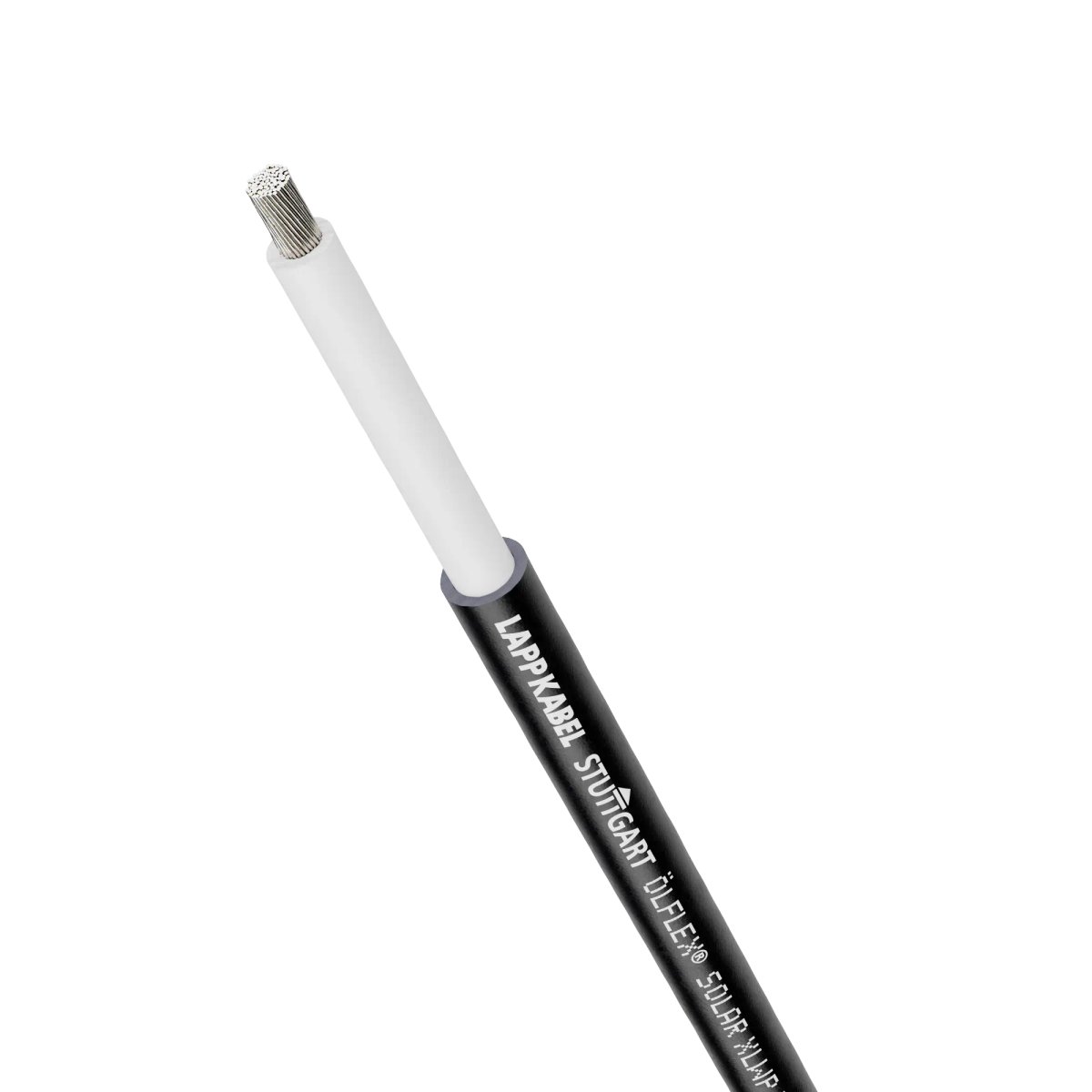

ÖLFLEX® SOLAR XLWP 1×4 WH/BK
Solarleitung; 1X4; schwarz; 5.8 mm; Betriebsspannung (max.): 1,8kVDC; elektronenstrahlvernetztes Polymer-Compound; flexibel; Dauerhafter Unterwassereinsatz bis: 10m; ; HalogenfreiImpact-Resistance Test nach: UL854; Crushing-Resistance Test nach: UL854
Zuschnittlängen: 10, 20, 50 und 100 m. Andere Längen auf Anfrage.
Vorteile
- Einextrudierter Farbstreifen sorgt für Verpolungssicherheit bei der Installation
- Die Alternative für Bedeckung mit Wasser, z. B. durch gestiegene Gewässerpegel infolge Hochwassers
- Reduktion der Brandausweitung sowie der toxischen Rauchgasbildung im Brandfall
- Robust gegen mechanische Einwirkung
- Exakte Mengenkontrolle bei Verlegung durch Metermarkierung auf dem Leitungsmantel
Anwendungsbereiche
- PV-Anlagen mit DC-Systemspannung bis max. 1800 V
- Für die Verkabelung von Solarmodulen sowie zur Verbindung der Modulreihen mit dem Wechselrichter
- Basierend auf der AD8-Wasserdichtigkeit ist von Solartechnik Bayern im September 2018 für dieses Produkt Erdverlegbarkeit in typischen, erdverlegbaren Schutzrohren/ -kanälen empfohlen worden
- Flexible oder gebäudeintegrierte PV-Anlagen
- Erdverlegbarkeit ohne Schutzrohr in fachmännisch ausgeführtem Kabelgraben mit mind. 50 cm rückgefülltem Erdreich (70 cm unter Straßen) über Warnband über Abdeckplatte über mind. 10 cm Sandschicht auf der Leitung, die ihrerseits auf mind. 10 cm hohem Sandbett liegt
Produkthinweise
- Die erwartete Gebrauchsdauer bei normalen Gebrauchsbedingungen nach EN 50618 beträgt 25 Jahre.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Solarleitung |
| Gewicht |
70 kg/km |
| Kupferzahl |
38.4 kg/km |
| Industrie Segment |
Stromnetze; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85446010 |
Elektrische Kennwerte
| Nennspannung |
U0/U: 1/1 kV AC rms nach IEC; U0/U: 1,5/1,5 kV DC nach IEC |
| Betriebsspannung (max.) |
1,8 kV DC |
| Prüfspannung |
6.5 kV |
| Strombelastbarkeit nach |
EN 50618; HD 60364-5-52 |
| Kurzschlusstemperatur [5s] |
250 °C |
| Max. Leiterwiderstand bei 20 °C |
5,09 Ω/km |
Produktaufbau
| Harmonisierte Bauart |
H1Z2Z2-K |
| Leitungsabmessung |
1X4 |
| Leiternennquerschnitt (metrisch) |
4 mm² |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
1 |
| Mit Bewehrung |
Nein |
| Mit Innenmantel |
Nein |
| Nenndurchmesser der Ader |
3,8 mm |
| Min. Aussendurchmesser |
5,7 mm |
| Nennaussendurchmesser |
5,8 mm |
| Max. Aussendurchmesser |
6,1 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
elektronenstrahlvernetztes Polymer-Compound |
| Grundmaterial der Aderisolation, Kurzform |
XLPE |
| Isolationsfarbe |
weiß |
| Grundmaterial des Außenmantels |
elektronenstrahlvernetztes Polymer-Compound |
| Grundmaterial des Außenmantels, Kurzform |
XLPE |
| Außenmantelfarbe |
schwarz |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Impact-Resistance Test nach |
UL 854 |
| Crushing-Resistance Test nach |
UL 854 |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
24,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
24,4 mm |
| Temperatur, fest verlegt |
-40 °C bis 120 °C max. Leitertemperatur nach EN |
| Temperatur, fest verlegt max |
120 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-25 °C bis 120 °C max. Leitertemperatur nach EN |
| Temperatur, gelegentlich bewegt max |
120 °C |
| Temperatur, gelegentlich bewegt min |
-25 °C |
| Montagetemperatur min. |
-25 °C |
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| Geringe Rauchgasdichte nach |
IEC 61034-2 |
| Korrosivität der Brandgase nach |
IEC 60754-2; EN 50267-2-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50618; EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Witterungsbeständig |
Ja |
| Witterungsbeständig nach |
EN 50618 |
| Ozonbeständig |
Ja |
| Ozonbeständig nach |
EN 50396, Methode B |
| Chemisch beständig |
Ja |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
EN 50525-1 Anhang B; IEC 60754-1; EN 50267-2-1; IEC 60754-2; EN 50267-2-2 |
| Ölbeständig |
Nein |
| Wasserbeständig |
Ja |
| Dauerhaft in Wasser eintauchbar |
Ja |
| Dauerhafter Unterwassereinsatz bis |
10 m |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| HAR-zertifiziert |
Nein |
| Produktnorm DIN / EN |
EN 50618 |
| TÜV zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Sofern anwendbar, handelt es sich um den Vollmetallpreis ohne Zuschläge und MwSt. Verkauf nur an Firmenkunden.
Lieferlängen & Bestellbedingungen
| Mindestbestellmenge |
0 M |
| Bestellintervall |
0 M |
| Individueller Zuschnitt beim Hersteller |
Ja |
| Hersteller-Standardlängen |
100 / 500 / 1000 M |
Offizielle LAPP Produktinformationen, Datenblatt und Zertifikate
Hersteller-Nennwerte. Produktabbildung repräsentativ; Bauform, Farbe und Abmessungen können je Artikel abweichen. Gewichte gelten für das Kabel ohne Verpackung und Trommel. Versand nach verpacktem Gewicht und Maßen.
ÖLFLEX® SOLAR XLWP 1×4 WH/BK
Solar cable; 1X4; black; 5.8 mm; Operating voltage (max.): 1,8kVDC; Electron beam cross-linked polymer compound; Flexible; Permanent underwater use up to: 10m; ; Halogen-freeImpact resistance test according to: UL854; Crushing resistance test according to: UL854
Cut lengths: 10, 20, 50 and 100 m. Other lengths on request.
Benefits
- Extruded colour stripe serves as reverse polarity protection during installation.
- The alternative for water coverage, e.g. due to elevated water line caused by flooding
- Reduction of flame propagation and of toxic combustion gases in the event of fire
- Robust against mechanical impacts
- Exact quantity control during installation by meter marking on the cable sheath
Applications
- Photovoltaic systems with DC system voltage up to 1800 V
- For the cabling between the solar modules and as extension cable between the module strings and the DC/AC inverter
- In September 2018 and based on AD8 watertightness, this product was recommended by Solartechnik Bayern for underground use typically realized via underground conduits/ ducts (…) for PV applications
- Flexible or building-integrated PV systems
- Underground use without protection conduit/ duct in professionally built cable trench with at least 50 cm of back-fill soil (70 cm underneath roads), above indicating tape, above covering plastic slab, above at least 10 cm of covering sand layer, above the cable laid on at least 10 cm high sand bed layer
Product notes
- The expected service life under normal conditions of use according to EN 50618 is 25 years.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Solar cable |
| Weight |
70 kg/km |
| Copper index |
38.4 kg/km |
| Industry segment |
Power Grids; Renewable Energy: Solar |
| customs code |
85446010 |
Electrical parameters
| Nominal voltage |
U0/U: 1/1 kV AC rms according to IEC; U0/U: 1,5/1,5 kV DC according to IEC |
| Operating voltage (max.) |
1,8 kV DC |
| Test voltage |
6.5 kV |
| Current rating according to |
EN 50618; HD 60364-5-52 |
| Short-circuit temperature [5s] |
250 °C |
| Max. conductor resistance at 20°C |
5.09 Ω/km |
Product design
| Harmonised design |
H1Z2Z2-K |
| Cable dimensions |
1X4 |
| Nominal conductor cross-section (metric) |
4 mm² |
| Conductor material |
Tin-plated copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
No |
| Number of cores |
1 |
| With armouring |
No |
| With inner sheath |
No |
| Nominal core diameter |
3.8 mm |
| Min. outer diameter |
5.7 mm |
| Nominal outer diameter |
5.8 mm |
| Max. outer diameter |
6.1 mm |
| Cable shape |
Round |
| Core insulation basic material |
Electron beam cross-linked polymer compound |
| Core insulation basic material, short form |
XLPE |
| Insulation colour |
white |
| Basic material of outer sheath |
Electron beam cross-linked polymer compound |
| Basic material of outer sheath, short form |
XLPE |
| Outer sheath colour |
black |
Product features
| Application area |
Flexible; Fixed installation |
| Impact resistance test according to |
UL 854 |
| Crushing resistance test according to |
UL 854 |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
24.4 mm |
| Minimum bending radius, occasionally flexing |
4 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
24.4 mm |
| Temperature, fixed installation |
-40 °C to 120 °C max. conductor temperature according to EN |
| Temperature, fixed installation max |
120 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-25 °C to 120 °C max. conductor temperature according to EN |
| Temperature, occasionally moved max |
120 °C |
| Temperature, occasionally moved min |
-25 °C |
| Installation temperature min. |
-25 °C |
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| Low smoke density according to |
IEC 61034-2 |
| Corrosiveness of combustion gases according to |
IEC 60754-2; EN 50267-2-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50618; EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Weather-resistant |
Yes |
| Weather-resistant according to |
EN 50618 |
| Ozone-resistant |
Yes |
| Ozone-resistant according to |
EN 50396, method B |
| Chemical resistant |
Yes |
| Halogen-free |
Yes |
| Halogen-free according to |
EN 50525-1 Annex B; IEC 60754-1; EN 50267-2-1; IEC 60754-2; EN 50267-2-2 |
| Oil-resistant |
No |
| Water-resistant |
Yes |
| Permanently immersible in water |
Yes |
| Permanent underwater use up to |
10 m |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| HAR certified |
No |
| Product standard DIN / EN |
EN 50618 |
| TÜV certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- If applicable, the prices are solid metal prices without surcharges and VAT. Sales only to business customers.
Supply lengths & ordering conditions
| Minimum order quantity |
0 M |
| Order quantity interval |
0 M |
| Manufacturer individual cut lengths |
Yes |
| Manufacturer standard lengths |
100 / 500 / 1000 M |
Official LAPP product information, datasheet and certificates
Manufacturer nominal values. Representative product image; construction, colour and dimensions may vary by article. Cable weights exclude packaging and reels. Shipping depends on packed weight and dimensions.
