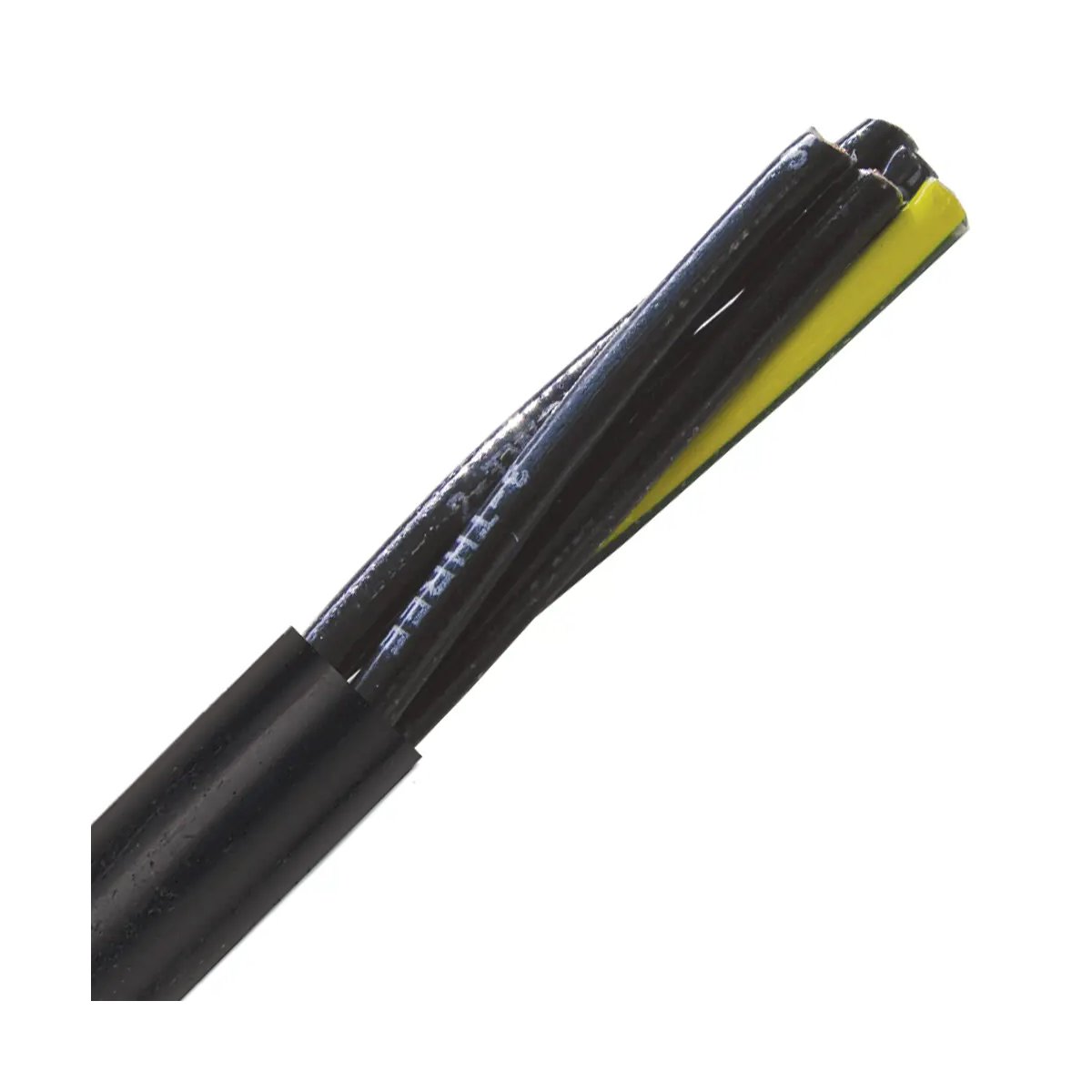

Anschluss- und Steuerleitung; 9G1.5; Aderidentifizierung: Nummern; UL listed; flexibel
Vorteile
- Speziell für den Einsatz in den USA entwickelte Leitung.
- Vielfältig einsetzbar in diversen Anwendungen und Umgebungen.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
- Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.
- Besonders ölbeständig und flammwidrig.
Anwendungsbereiche
- Für mittlere mechanische Beanspruchung geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
ÖLFLEX® |
| Produkttyp |
Anschluss- und Steuerleitung |
| Gewicht |
255 kg/km |
| Kupferzahl |
130 kg/km |
| Industrie Segment |
Landmaschinen; Montageautomation; Automotive; Baumaschinen; Stromnetze; Lebensmittelindustrie; Medizintechnik & Pharma; Lüftungs- & Klimatechnik; Intralogistik; Aufzüge; Werkzeugmaschinen; Verpackungsindustrie; Prozessindustrie; Robotik; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Bemessungsspannung |
600 V AC rms nach UL TC; 600 V AC rms nach c(UL) CIC/TC; 600 V AC rms nach UL MTW; 1000 V AC rms nach UL WTTC; 1000 V AC rms nach UL AWM; 1000 V AC rms nach CSA AWM |
| Prüfspannung |
2 kV |
| Strombelastbarkeit nach |
NEC / NFPA 70; NFPA 79; IEC 60364-5-52 |
| Max. Leiterwiderstand bei 20 °C |
13,3 Ω/km |
Produktaufbau
| Leitungsabmessung |
9G1.5 |
| Leiternennquerschnitt (metrisch) |
1,5 mm² |
| Leiternennquerschnitt (AWG) |
16 AWG |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
IEC 60228 Klasse 5: feindrähtig |
| Einschließlich Schutzleiter |
Ja |
| Anzahl Adern |
9 |
| Geschirmt |
Nein |
| Nenndurchmesser der Ader |
2,61 mm |
| Min. Aussendurchmesser |
11,46 mm |
| Nennaussendurchmesser |
12,1 mm |
| Max. Aussendurchmesser |
12,74 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Isolation Skin |
Nylon |
| Grundmaterial des Außenmantels |
Thermoplast |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Nummern |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung; Torsion |
| Für Torsionsbelastung |
Ja |
| Einsetzbar nach NEC Kapitel 5 |
Class I Division 2 |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
51 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
51 mm |
| Torsion |
Bei +/- 150 °/m und min. -40 °C bis zu 2000 Torsionszyklen; Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen |
| Temperatur, fest verlegt |
-40 °C bis 105 °C max. Leitertemperatur nach CSA AWM; -40 °C bis 70 °C max. Leitertemperatur nach IEC; -40 °C bis 105 °C max. Leitertemperatur nach UL AWM; -25 °C bis 90 °C max. Leitertemperatur nach UL MTW; -25 °C bis 90 °C max. Leitertemperatur nach UL/CSA TC |
| Temperatur, fest verlegt max |
105 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-25 °C bis 90 °C max. Leitertemperatur nach UL MTW; -25 °C bis 105 °C max. Leitertemperatur nach CSA AWM; -25 °C bis 90 °C max. Leitertemperatur nach UL/CSA TC; -25 °C bis 70 °C max. Leitertemperatur nach IEC; -25 °C bis 105 °C max. Leitertemperatur nach UL AWM |
| Temperatur, gelegentlich bewegt max |
105 °C |
| Temperatur, gelegentlich bewegt min |
-25 °C |
| Temperatur bei Lagerung min. |
-40 °C |
| Temperatur bei Lagerung max. |
40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL Vertical-Tray Flame Test; CSA FT4; IEC 60332-3-24 |
| UV-beständig |
Ja |
| UV-beständig nach |
UL sunlight resistant; EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Witterungsbeständig |
Ja |
| Ozonbeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
UL OILRES I; UL OILRES II; CSA C22.2 No.210-15 |
| Wasserbeständig |
Ja |
| Mechanisch beständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| UL recognized |
Ja |
| UL AWM Zertifizierung |
20886 nach UL 758 (e-file number: E100338) |
| UL listed |
Ja |
| UL Zertifizierung |
UL TC-ER nach UL 1277 (e-file number: E171371); UL 75°C WET nach UL 1277 (e-file number: E171371); UL 90°C DRY nach UL 1277 (e-file number: E171371); UL PLTC-ER nach UL 13; UL ITC-ER nach UL 2250; UL MTW nach UL 1063 (e-file number: E155920); UL WTTC nach UL 2277 (e-file number: E323700); UL SUN RES nach UL 1277 (e-file number: E171371); UL DIR BUR nach UL 1277 (e-file number: E171371); UL Submersible Pump Cable nach UL 83 (e-file number: E172162); UL DP-1 nach UL 1690 (e-file number: E233406); UL THWN nach UL 83 (e-file number: E172162); UL THHN nach UL 83 (e-file number: E172162) |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| cUL Zertifizierung |
cUL CIC/TC 600V nach CSA C22.2 No. 239 (e-file number: E171371) |
| CSA zertifiziert |
Ja |
| CSA Zertifizierung |
AWM I A nach CSA C22.2 No. 210; AWM I B nach CSA C22.2 No. 210; AWM II A nach CSA C22.2 No. 210; AWM II B nach CSA C22.2 No. 210 |
| VDE zertifiziert |
Nein |
| HAR-zertifiziert |
Nein |
| Ecolab zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Power and control cable; 9G1.5; Core identification: Numbers; UL listed; Flexible
Benefits
- Cable specially developed for use in the USA.
- Versatile use in various applications and environments.
- UL certification according to technical data enables the product to be used on the North American market.
- Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings.
- Particularly oil-resistant and flame retardant.
Applications
- Suitable for medium mechanical stress.
Technical specifications
General information
| Brand |
ÖLFLEX® |
| Product type |
Power and control cable |
| Weight |
255 kg/km |
| Copper index |
130 kg/km |
| Industry segment |
Agricultural & Farm Machinery; Assembly Machines; Automotive; Construction Machinery; Power Grids; Food & Beverage; Healthcare & Pharma; HVAC; Intralogistics; Lifts & Elevators; Machine tools; Packaging; Processing Industries; Robotics; Renewable Energy: Solar |
| customs code |
85444995 |
Electrical parameters
| Rated voltage |
600 V AC rms according to UL TC; 600 V AC rms according to c(UL) CIC/TC; 600 V AC rms according to UL MTW; 1000 V AC rms according to UL WTTC; 1000 V AC rms according to UL AWM; 1000 V AC rms according to CSA AWM |
| Test voltage |
2 kV |
| Current rating according to |
NEC / NFPA 70; NFPA 79; IEC 60364-5-52 |
| Max. conductor resistance at 20°C |
13.3 Ω/km |
Product design
| Cable dimensions |
9G1.5 |
| Nominal conductor cross-section (metric) |
1.5 mm² |
| Nominal conductor cross-section (AWG) |
16 AWG |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Conductor design |
IEC 60228 class 5: fine-wire |
| Including protective earth |
Yes |
| Number of cores |
9 |
| Shielded |
No |
| Nominal core diameter |
2.61 mm |
| Min. outer diameter |
11.46 mm |
| Nominal outer diameter |
12.1 mm |
| Max. outer diameter |
12.74 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Insulation skin |
Nylon |
| Basic material of outer sheath |
Thermoplastic |
| Outer sheath colour |
black |
| Core identification |
Numbers |
Product features
| Application area |
Flexible; Fixed installation; Torsion |
| For torsional load |
Yes |
| Suitable for use in accordance with NEC chapter 5 |
Class I Division 2 |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
51 mm |
| Minimum bending radius, occasionally flexing |
4 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
51 mm |
| Torsion |
for +/- 150 °/m and min. -40 °C up to 2000 Torsion cycles; for +/- 150 °/m and min. 5 °C up to 5000 Torsion cycles |
| Temperature, fixed installation |
-40 °C to 105 °C max. conductor temperature according to CSA AWM; -40 °C to 70 °C max. conductor temperature according to IEC; -40 °C to 105 °C max. conductor temperature according to UL AWM; -25 °C to 90 °C max. conductor temperature according to UL MTW; -25 °C to 90 °C max. conductor temperature according to UL/CSA TC |
| Temperature, fixed installation max |
105 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-25 °C to 90 °C max. conductor temperature according to UL MTW; -25 °C to 105 °C max. conductor temperature according to CSA AWM; -25 °C to 90 °C max. conductor temperature according to UL/CSA TC; -25 °C to 70 °C max. conductor temperature according to IEC; -25 °C to 105 °C max. conductor temperature according to UL AWM |
| Temperature, occasionally moved max |
105 °C |
| Temperature, occasionally moved min |
-25 °C |
| Storage temperature min. |
-40 °C |
| Max. storage temperature |
40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL Vertical-Tray Flame Test; CSA FT4; IEC 60332-3-24 |
| UV-resistant |
Yes |
| UV-resistant according to |
UL sunlight resistant; EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Weather-resistant |
Yes |
| Ozone-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Oil resistance according to |
UL OILRES I; UL OILRES II; CSA C22.2 No. 210-15 |
| Water-resistant |
Yes |
| Mechanically resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| UL recognized |
Yes |
| UL AWM certification |
20886 according to UL 758 (e-file number: E100338) |
| UL listed |
Yes |
| UL certification |
UL TC-ER according to UL 1277 (e-file number: E171371); UL 75°C WET according to UL 1277 (e-file number: E171371); UL 90°C DRY according to UL 1277 (e-file number: E171371); UL PLTC-ER according to UL 13; UL ITC-ER according to UL 2250; UL MTW according to UL 1063 (e-file number: E155920); UL WTTC according to UL 2277 (e-file number: E323700); UL SUN RES according to UL 1277 (e-file number: E171371); UL DIR BUR according to UL 1277 (e-file number: E171371); UL Submersible Pump Cable according to UL 83 (e-file number: E172162); UL DP-1 according to UL 1690 (e-file number: E233406); UL THWN according to UL 83 (e-file number: E172162); UL THHN according to UL 83 (e-file number: E172162) |
| cUR recognised |
No |
| cUL listed |
Yes |
| cUL certification |
cUL CIC/TC 600V according to CSA C22.2 No. 239 (e-file number: E171371) |
| CSA certified |
Yes |
| CSA certification |
AWM I A according to CSA C22.2 No. 210; AWM I B according to CSA C22.2 No. 210; AWM II A according to CSA C22.2 No. 210; AWM II B according to CSA C22.2 No. 210 |
| VDE certified |
No |
| HAR certified |
No |
| Ecolab certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
