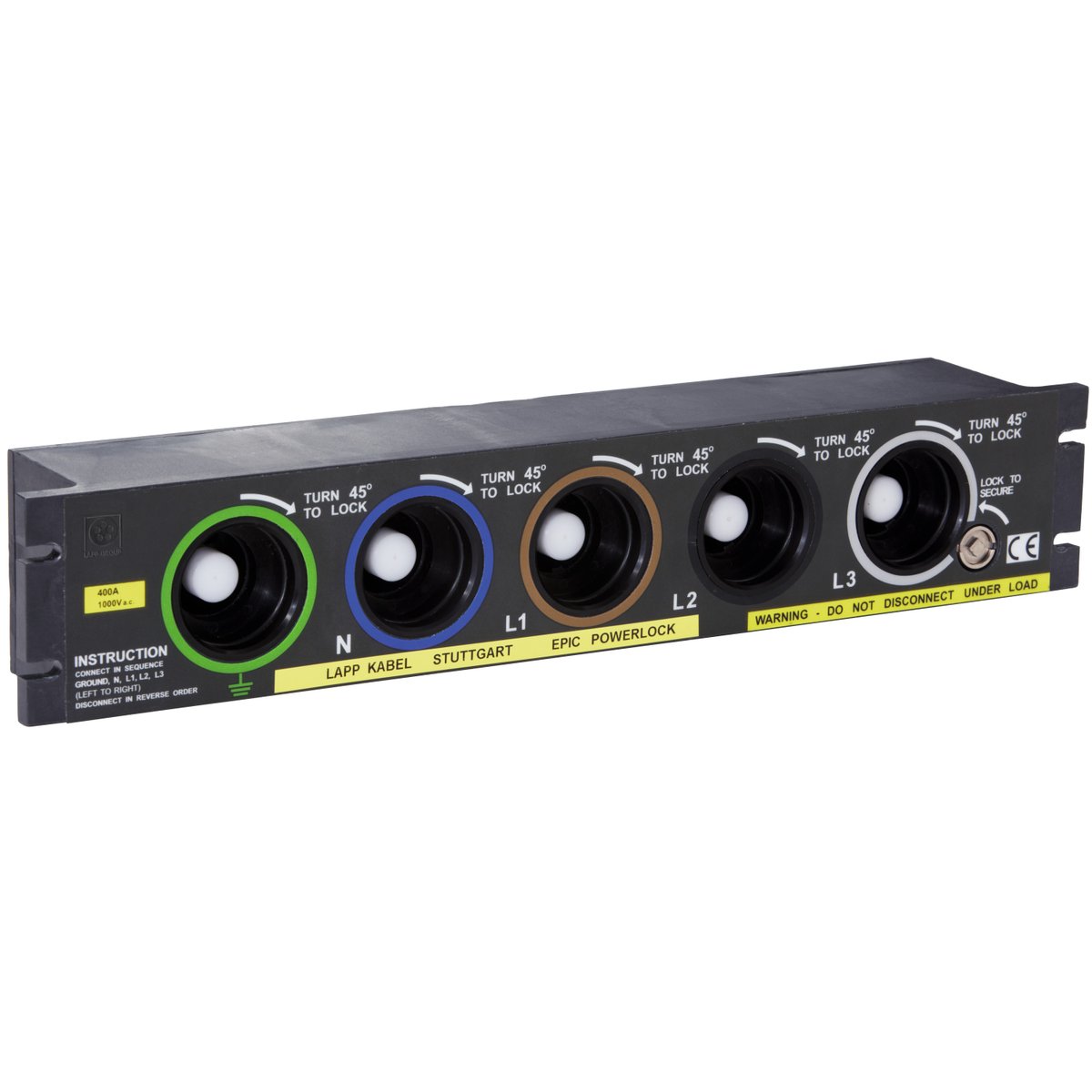

Anbaugehäuse; Für Querschnitt (min./max.): 50mm² – 120mm²;
Vorteile
- Mechanische Kodierung und farbliche Unterscheidung der Gehäuseeingänge verhindern Fehlstecken der Steckverbinder.
- Steckverbinder sind ausschließlich sequenziell und in korrekter Reihenfolge (PE, N, L1, L2, L3) steckbar. Durch Drehen um 45° im Uhrzeigersinn rastet der Steckverbinder hörbar ein.
- Unbefugtes Trennen der sicheren Verbindung kann über Schließen des Sicherheitsschlosses mit dem Vierkantschlüssel verhindert werden. Die Verbindung wird so lange aufrechterhalten, bis das Schloss entriegelt wird.
- Für Leiterquerschnitte bis 120 mm².
- Mit integriertem Mikroschalter zur optionalen Fernabfrage (für bspw. Lasttrennungsschalter oder Alarmleitung). Der Steckverbinder zum Anschluss des Mikroschalters liegt bei.
- Schutzart IP 20 (fingersicher); bei geschlossenem Deckel IP 65. Aus robustem, hochtemperaturbeständigem Thermoplast.
- Einfache Befestigung über 4 Befestigungsschrauben in Standard-19-Zoll-Gestellen.
- Der Energieversorgungsanschluss erfolgt mit Rohrkabelschuhen an der Rückseite der Box über die integrierten M12-Gewindepfostenkontakte.
- In Varianten mit und ohne Sicherheitsdeckel erhältlich. Sicherheitsdeckel sorgt für zusätzlichen Schutz vor Umwelteinflüssen in nicht gestecktem Zustand.
Anwendungsbereiche
- Für die mobile und stationäre Energie- bzw. Notstrom-Versorgung durch Generatoren oder Batteriespeicher einsetzbar.
- Für Elektromotoren und Kühlaggregate geeignet.
- Für Drehstrom- und Gleichstromanwendungen bis 400 A geeignet.
- Zum Anschluss von einpoligen EPIC® POWERLOCK-Rundsteckverbindern.
- Zur Verwendung mit ungeschirmten Einzeladern.
- Hält mittleren mechanischen Belastungen stand.
- Für den Außenbereich geeignet.
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Marke |
EPIC® |
| Produkttyp |
Anbaugehäuse |
| Lieferumfang |
inklusive Kontakte |
| Kontakte inklusive |
Ja |
| Gewicht |
4.2 kg |
| Verpackungseinheit (VPE) |
1 |
| Zolltarifnummer |
85366990 |
Elektrische Kennwerte
| Bemessungsspannung |
1000 V AC rms / DC nach IEC |
| Bemessungsstrom |
400 A nach IEC |
| Überspannungskategorie |
III |
| Durchgangswiderstand max. |
2 mΩ |
Produktaufbau
| Art der Verriegelung |
Drehverriegelung |
| Bauform des Steckergehäuses |
gerade |
| Mit Klappdeckel |
Nein |
| Mit Schutzleiter |
Ja |
| Voreilender PE-Kontakt |
Ja |
| Steckverbindertyp |
Senke |
| Kontaktanschlussart |
Gewinde für Kabelschuh |
| Anschließbarer Leiterquerschnitt min. (mm2) |
50 mm² |
| Anschließbarer Leiterquerschnitt max. (mm2) |
120 mm² |
| Gehäusefarbe |
schwarz |
Produkteigenschaften
| Min. Anzahl der Steckzyklen |
500 |
| Schutzart (IP), montiert |
IP 20 |
| IP-Schutzart gesteckt |
IP 67 |
| Betriebstemperatur min. |
-30 °C |
| Betriebstemperatur max. |
85 °C |
| Halogenfrei |
Nein |
| Anzugsdrehmoment Leistungskontakt min. |
27,5 Nm |
| Anzugsdrehmoment Leistungskontakt max. |
27,5 Nm |
| Maximales Anzugsdrehmoment Hauptkontakt |
31,4 Nm |
| Maximales Anzugsdrehmoment PE-Anschluß |
31,4 Nm |
| Schlagfest |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Nicht benötigt |
| EAC Zertifizierungsnummer |
Отказное письмо № 39 |
| UR recognized |
Nein |
| cUR recognized |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61984 |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- * Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Panel-mount base; For cross-section (min./max.): 50mm² – 120mm²;
Benefits
- Mechanical coding and colour-identification of the housing entries prevent incorrect connection of the connectors.
- Connectors can only be plugged in sequence and in the correct order (PE, N, L1, L2, L3). The connector locks audibly by turning it 45° clockwise.
- Unauthorised disconnection of the safe connection can be prevented by closing the safety lock with a square key. The connection is maintained until the lock is unlocked.
- For conductor cross-sections up to 120 mm².
- With integrated microswitch for optional remote query (e.g. for load disconnector or alarm cable). The connector for connecting the micro switch is included.
- Protection class IP 20 (finger-safe); IP 65 if cover is closed. Made of robust, high-temperature-resistant thermoplastic.
- Easy fastening using 4 fastening screws in standard 19″ frames.
- The power supply connection is made using tube cable lugs at the rear of the box via the integrated M12 threaded post contacts.
- Available in variants with or without a safety cover. Safety cover provides additional protection against environmental influences when not plugged in.
Applications
- Can be used for mobile and stationary power supply or emergency power supply via generators or battery storage systems.
- Suitable for electric motors and cooling units.
- Suitable for three-phase current and direct current applications up to 400 A.
- For connecting single-pole EPIC® POWERLOCK circular connectors.
- For use with unscreened single cores.
- Withstands moderate mechanical stress.
- Suitable for outdoor use.
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Brand |
EPIC® |
| Product type |
Panel-mount base |
| Scope of delivery |
including contacts |
| Contacts included |
Yes |
| Weight |
4.2 kg |
| Delivery Unit |
1 |
| customs code |
85366990 |
Electrical parameters
| Rated voltage |
1000 V AC rms / DC according to IEC |
| Rated current |
400 A according to IEC |
| Overvoltage category |
III |
| Max. contact resistance |
2 mΩ |
Product design
| Locking type |
Turning Lock |
| Connector housing design |
Straight |
| With hinged lid |
No |
| With protective earth |
Yes |
| Premature PE contact |
Yes |
| Connector type |
Drain |
| Contact connection type |
Thread for cable lug |
| Min. connectable conductor cross-section (mm2) |
50 mm² |
| Max. connectable conductor cross-section (mm2) |
120 mm² |
| Housing colour |
black |
Product features
| Min. number of insertion cycles |
500 |
| Protection class (IP), mounted |
IP 20 |
| IP protection class plugged in |
IP 67 |
| Operating temperature min. |
-30 °C |
| Operating temperature max. |
85 °C |
| Halogen-free |
No |
| Min. power contact tightening torque |
27.5 Nm |
| Max power contact tightening torque |
27.5 Nm |
| Maximum tightening torque main contact |
31.4 Nm |
| Maximum tightening torque for PE connection |
31.4 Nm |
| Impact-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Not required |
| EAC certification number |
Отказное письмо № 39 |
| UR recognised |
No |
| cUR recognised |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61984 |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- * Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
