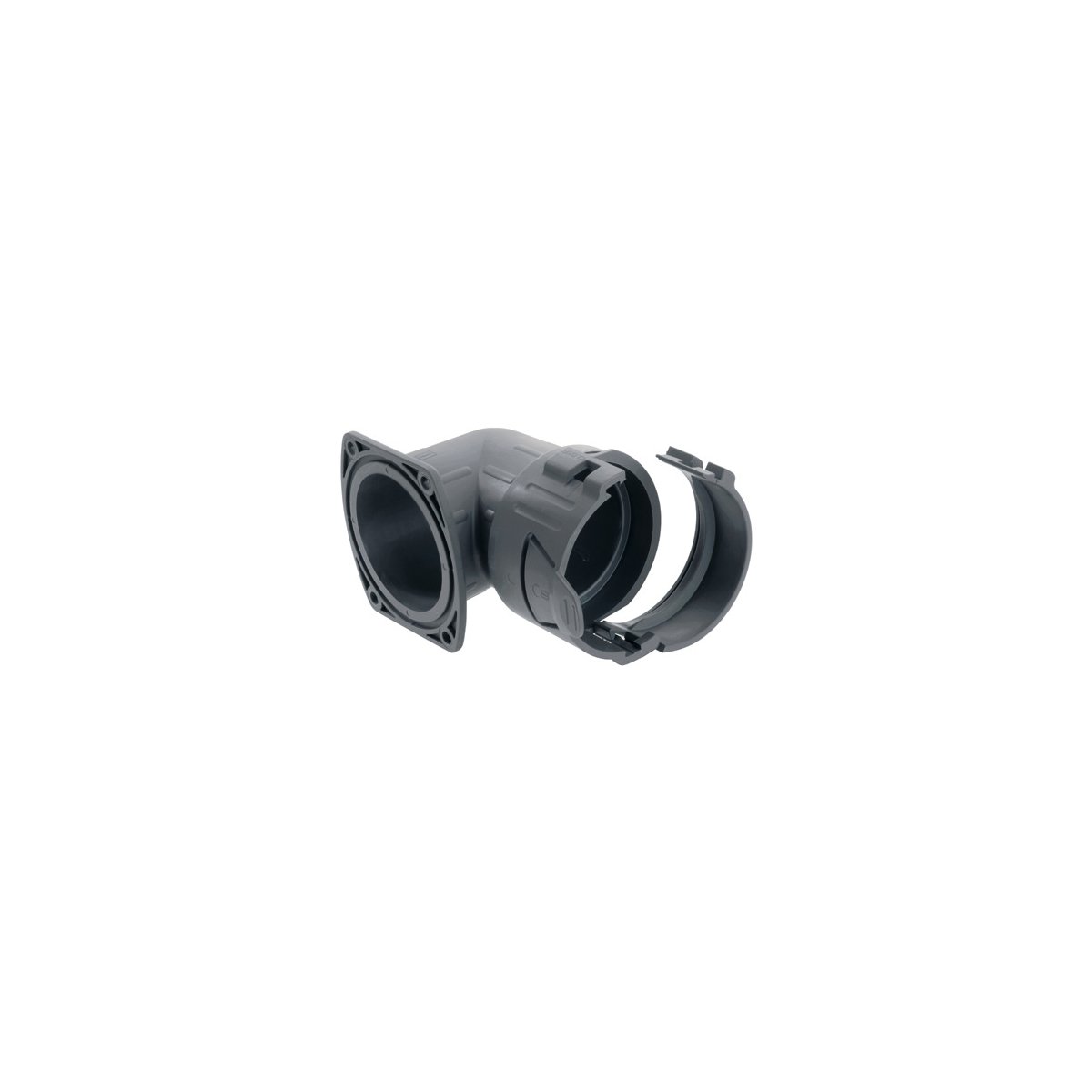

Winkel-Schlauchverschraubung; Nenngröße: 95; Passend für Schutzschlauchgröße: 95; Polyamid; Halogenfrei; UV-beständig; IP 67, IP 69, IP 65, IP 66;
Vorteile
- Ausreissfeste Verbindung
- Sichere Schlaucheinführung
Anwendungsbereiche
- In Kombination mit Kabelschutzschlauch
- SILVYN® MAXI PA
- Maschinenbau
- Bündeln und Führen von Kabeln und Leitungen
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Winkel-Schlauchverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.325 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
1 |
| Montageart |
schrauben |
| Zolltarifnummer |
39174000 |
Produktaufbau
| Passend für Schutzschlauchgröße |
95 |
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Geschlitzt |
Nein |
| Schlauchverschraubungsdesign |
Flansch |
| Schutz gegen heiße Späne |
Nein |
| Teilbare Verschraubung |
Ja |
| Drehbares Gewinde |
Nein |
| Lichte Weite |
85 mm |
| Nenngröße |
95 " |
| Gewindeart |
ohne |
| Verschließbar (zweiteilig) |
Nein |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Schlauchoberfläche Aussen glatt |
Nein |
| Schlauchoberfläche Innen glatt |
Nein |
| Farbe |
schwarz |
Produkteigenschaften
| IP-Schutzart |
IP 67; IP 69; IP 65; IP 66 |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-2 |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Ja |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Angled conduit gland; Nominal size: 95; Suitable for protective cable conduit size: 95; Polyamide; Halogen-free; UV-resistant; IP 67, IP 69, IP 65, IP 66;
Benefits
- Tear-resistant connection
- Secure conduit insertion
Applications
- In combination with protective conduit
- SILVYN® MAXI PA
- Mechanical engineering
- Bundling and guiding of cables and wires
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Angled conduit gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.325 kg |
| Packaging type |
Bag |
| Delivery Unit |
1 |
| Installation type |
screw |
| customs code |
39174000 |
Product design
| Suitable for protective cable conduit size |
95 |
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Slotted |
No |
| Conduit gland design |
Flange |
| Protection against hot chips |
No |
| Divisible conduit gland |
Yes |
| Rotatable thread |
No |
| Clear width |
85 mm |
| Nominal size |
95 " |
| Thread type |
without |
| Lockable (two-part) |
No |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Smooth outer conduit surface |
No |
| Smooth inner conduit surface |
No |
| Colour |
black |
Product features
| IP protection rating |
IP 67; IP 69; IP 65; IP 66 |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-2 |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
Yes |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
