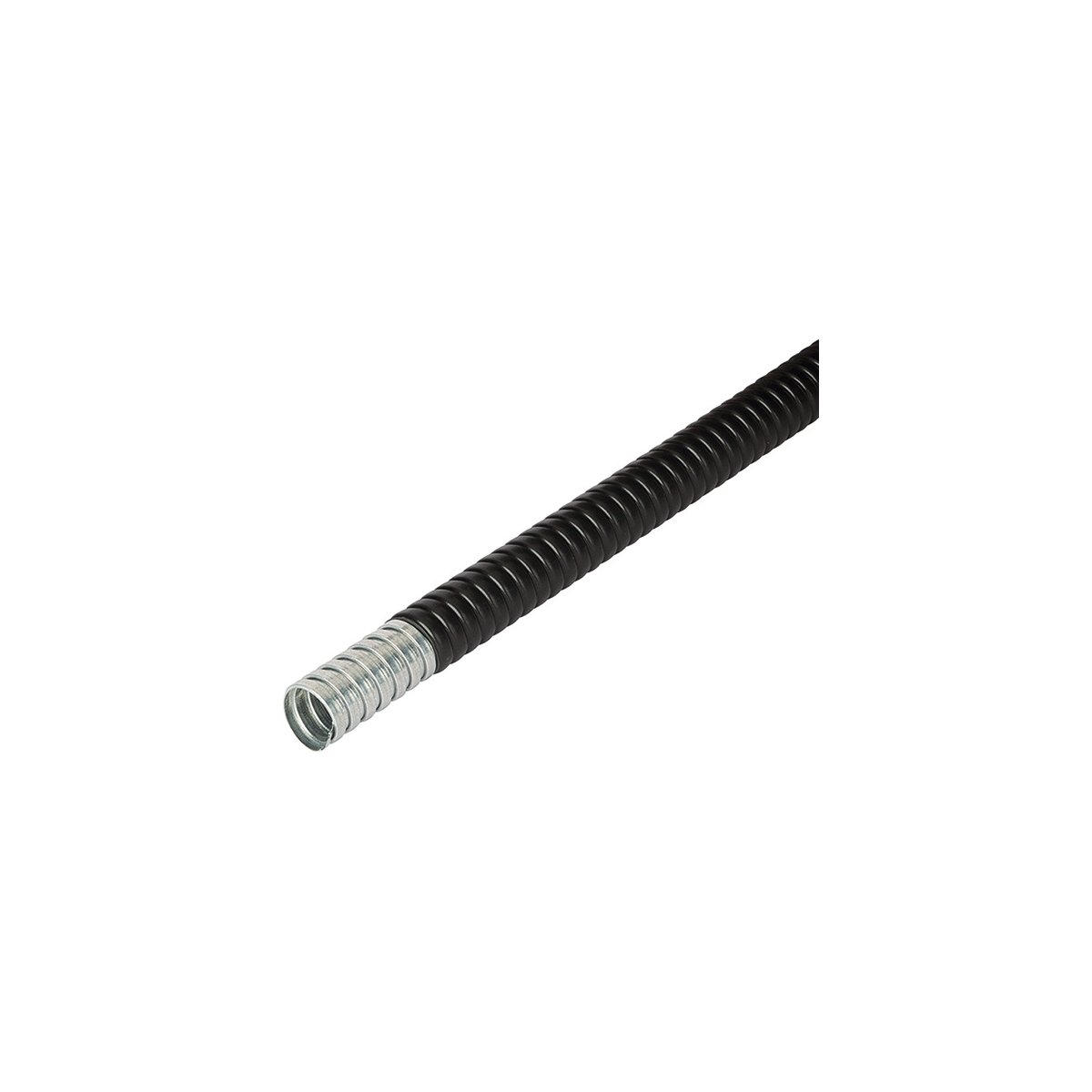

Metall-Schutzschlauch mit Mantel; Innendurchmesser: 21.2mm; Aussendurchmesser: 26mm; Nenngröße: 25; Stahl; Halogenfrei; UV-beständig
Vorteile
- Das flexible Schutzschlauchdesign erlaubt kleine Biegeradien und ist optimal für die platzsparende Verlegung bei geringen Raumverhältnissen in trockenen und feuchten Räumen sowie im Freien
- Erhöht beständig gegenüber Öl, Benzin, Säuren und Fetten
- Flüssigkeitsdicht
Anwendungsbereiche
- Für die Verwendung in Schienenfahrzeugen und Bussen, für feste Verlegung und für Anwendungen bei denen begrenzt mit Bewegungen zu rechnen ist
- Auch in öliger Umgebung und Bereichen mit erhöhter Umgebungstemperatur einsetzbar
Produkthinweise
- Handels-Produkt, kein LAPP-Produkt.
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Metall-Schutzschlauch mit Mantel |
| Gewicht |
500 kg/km |
| Verpackungsart |
Ring |
| Verpackungseinheit (VPE) |
25 |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
83071000 |
Produktaufbau
| Mit Biegeschutz |
Ja |
| Biegeschutz fest installiert |
Ja |
| Biegeschutz flexibel installiert |
Ja |
| Geschlitzt |
Nein |
| Innendurchmesser |
21,2 mm |
| Aussendurchmesser |
26 mm |
| Gesamtlänge |
25 mm |
| Lichte Weite |
21,2 mm |
| Nenngröße |
25 " |
| EMV Abschirmung |
Nein |
| Mantelmaterial |
Polyurethan |
| Material Körper |
Stahl |
| Material Schlauch |
Stahl |
| Oberflächenschutz |
galvanisch verzinkt |
| Schlauchoberfläche Aussen glatt |
Ja |
| Schlauchoberfläche Innen glatt |
Nein |
| Farbe |
schwarz |
| Farbe RAL Ton |
RAL 9005 |
Produkteigenschaften
| Für Dauerbiegung |
Nein |
| IP-Schutzart |
IP 68 |
| Einsatz im Ex-Bereich |
Nein |
| Biegeradius, dynamisch |
100 mm |
| Biegeradius, statisch |
70 mm |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-0 |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Schlagfest |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Produktnorm nach IEC |
IEC 61386-1 |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL2 |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Handels-Produkt, kein LAPP-Produkt.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Metal protective cable conduit with sheath; Inner diameter: 21.2mm; Outer diameter: 26mm; Nominal size: 25; Steel; Halogen-free; UV-resistant
Benefits
- The flexible conduit design enables small bending radii and is ideally suited for space-saving installations where space is limited in dry and damp interiors, as well as for outdoor applications
- High resistance to oil, petrol, acids and greases
- Liquidtight
Applications
- For use in railway vehicles and buses, for fixed installations and applications where limited movement may occur
- Also applicable within oily environments and areas with increased ambient temperature
Product notes
- Trade product, not a LAPP product.
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Metal protective cable conduit with sheath |
| Weight |
500 kg/km |
| Packaging type |
Ring |
| Delivery Unit |
25 |
| Industry segment |
Rolling Stock |
| customs code |
83071000 |
Product design
| With bending protection |
Yes |
| Bending protection fixed installation |
Yes |
| Flexibly installed bending protection |
Yes |
| Slotted |
No |
| Inner diameter |
21.2 mm |
| Outer diameter |
26 mm |
| Total length |
25 mm |
| Clear width |
21.2 mm |
| Nominal size |
25 " |
| EMC shielding |
No |
| Jacket material |
Polyurethane |
| Body material |
Steel |
| Conduit material |
Steel |
| Surface protection |
Electrogalvanised |
| Smooth outer conduit surface |
Yes |
| Smooth inner conduit surface |
No |
| Colour |
black |
| RAL colour |
RAL 9005 |
Product features
| For permanent bending |
No |
| IP protection rating |
IP 68 |
| For use in hazardous areas |
No |
| Bending radius, dynamic |
100 mm |
| Bending radius, static |
70 mm |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-0 |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Impact-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Product standard according to IEC |
IEC 61386-1 |
| GGVS certified |
No |
| DNV-certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL2 |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- Trade product, not a LAPP product.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
