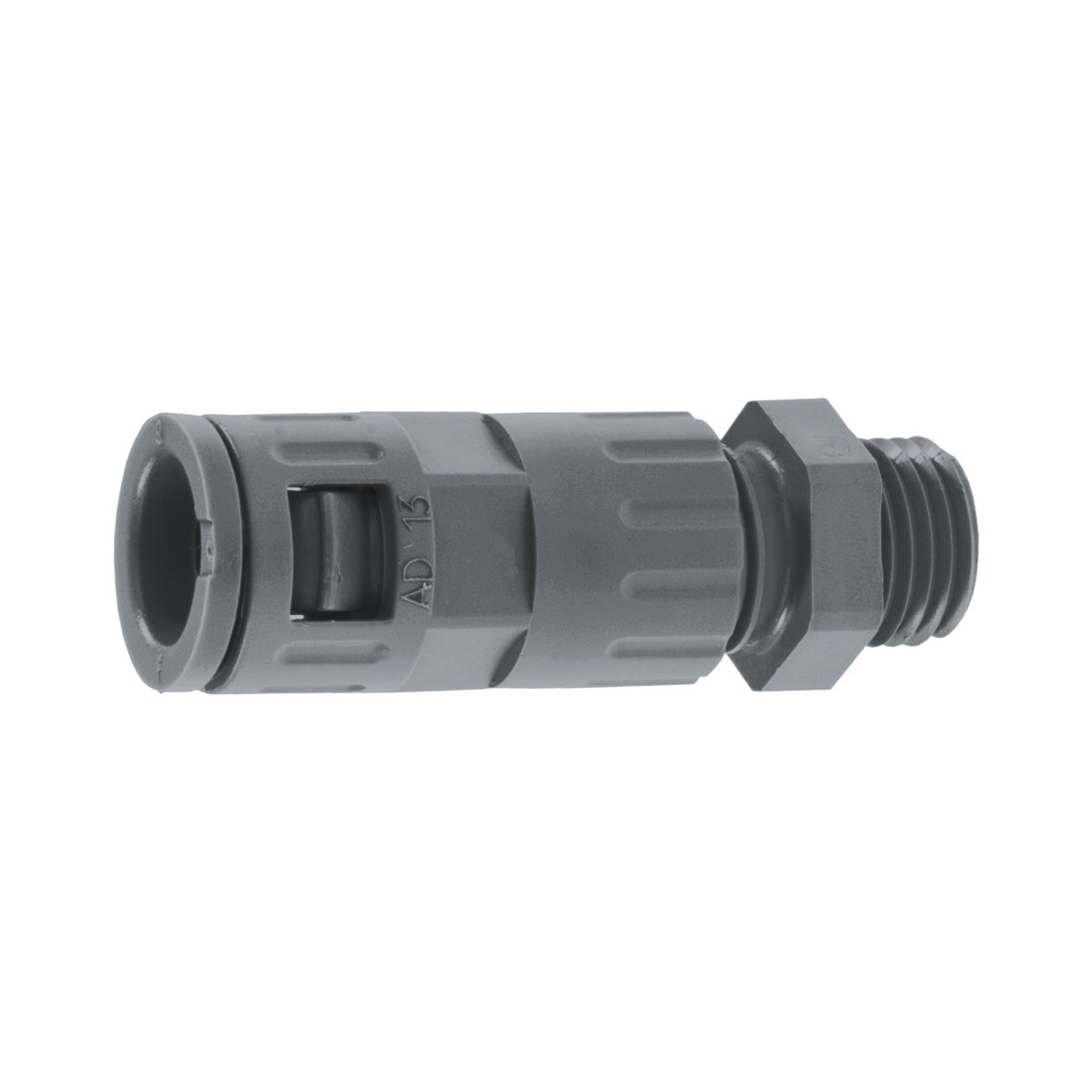

Schlauchverschraubung; PG 21; Passend für Schutzschlauchgröße: 28; Polyamid; Halogenfrei; IP 68, IP 69;
Vorteile
- Schnelle Montage
- Einfache Demontage
- Zusätzliche Kabelzugentlastung
- Zusätzliche Kabelabdichtung
Anwendungsbereiche
- In Kombination mit Kabelschutzschlauch:
- SILVYN® RILL PA 6
- SILVYN® RILL PA 12
- Roboterbau
- Überall wo Kabel und Leitungen zusätzlich zugentlastet und abgedichtet werden müssen
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Schlauchverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
10 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
39174000 |
| Gewicht |
0.031 kg |
Produktaufbau
| Passend für Schutzschlauchgröße |
28 |
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Schlauchverschraubungsdesign |
gerade |
| Gesamtlänge |
82 mm |
| Gesamtbreite |
37 mm |
| Gesamthöhe |
37 mm |
| Lichte Weite |
13 mm |
| Gewindeart |
PG |
| Gewindegröße |
PG 21 |
| Gewindesteigung |
1,588 |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Dichtung |
Thermoplastische Elastomere |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Farbe |
grau |
Produkteigenschaften
| IP-Schutzart |
IP 68; IP 69 |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 HB |
| UV-beständig |
Nein |
| Chemisch beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Ja |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Conduit gland; PG 21; Suitable for protective cable conduit size: 28; Polyamide; Halogen-free; IP 68, IP 69;
Benefits
- Fast assembly
- Easy to disassemble
- Additional cable strain relief
- Additional cable sealing
Applications
- In combination with protective conduit:
- SILVYN® RILL PA 6
- SILVYN® RILL PA 12
- Robot-building
- Used in areas where cables and wires need to be provided with strain relief and additional sealing
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Conduit gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.031 kg |
| Packaging type |
Bag |
| Delivery Unit |
10 |
| Installation type |
in threaded borehole |
| customs code |
39174000 |
Product design
| Suitable for protective cable conduit size |
28 |
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Conduit gland design |
Straight |
| Total length |
82 mm |
| Overall width |
37 mm |
| Overall height |
37 mm |
| Clear width |
13 mm |
| Thread type |
PG |
| Thread size |
PG 21 |
| Thread increase |
1,588 |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Sealing material |
Thermoplastic elastomers |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Colour |
grey |
Product features
| IP protection rating |
IP 68; IP 69 |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 HB |
| UV-resistant |
No |
| Chemical resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
Yes |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
