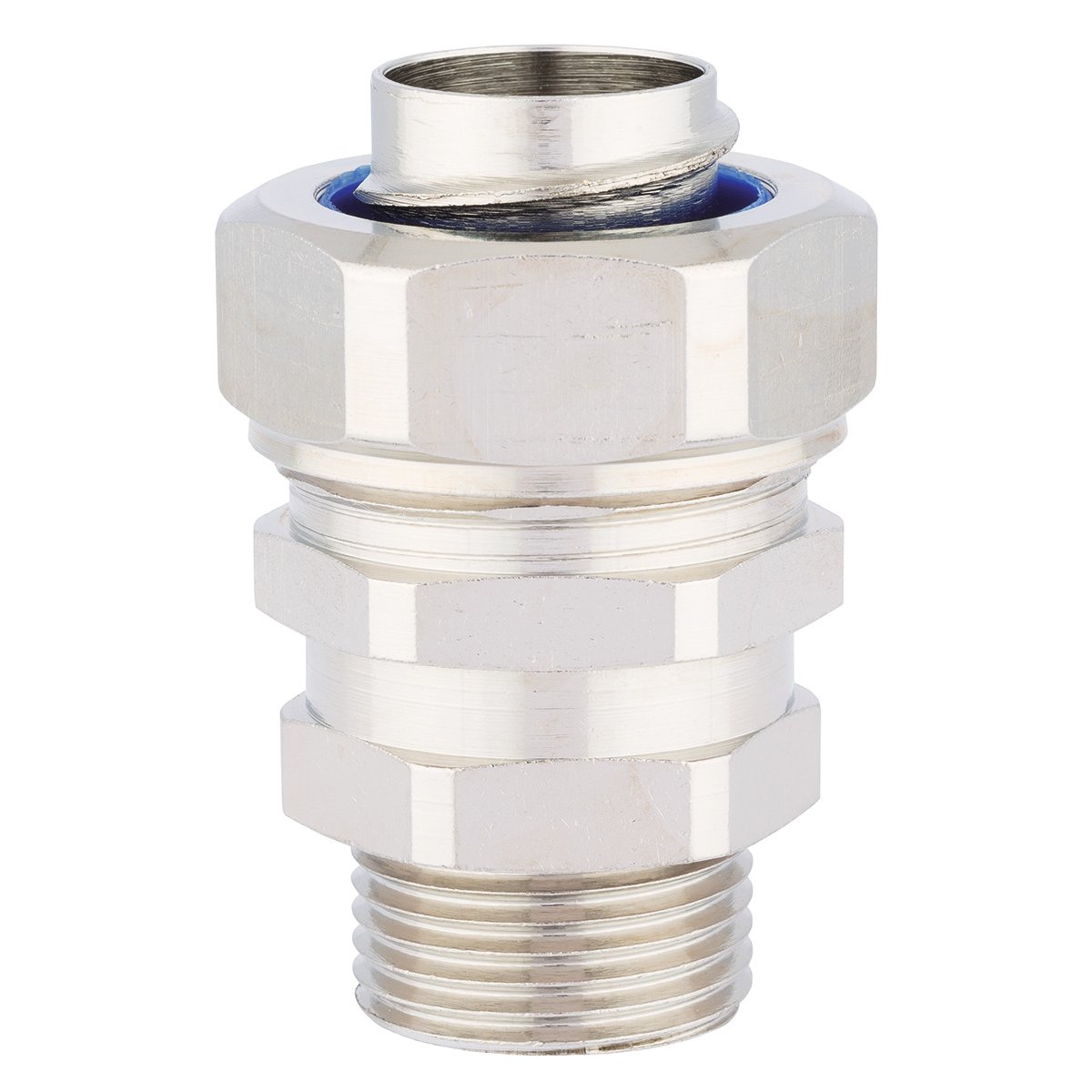

Schlauchverschraubung; M 20; Passend für Schutzschlauchgröße: 16; Halogenfrei; UV-beständig; IP 65;
Vorteile
- Hohe Auszugkraft
- Vibrationsschutz
- Erhöhte Dichtigkeit
Anwendungsbereiche
- In Kombination mit Kabelschutzschlauch:
- SILVYN LCC-2 / LCCH-2
- Mechanisch anspruchsvolle Umgebung
- Überall wo Flüssigkeiten auftreten
Technische Daten
Allgemeine Informationen
| Marke |
SILVYN® |
| Produkttyp |
Schlauchverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Gewicht |
0.117 kg |
| Verpackungseinheit (VPE) |
5 |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Passend für Schutzschlauchgröße |
16 |
| Mit Biegeschutz |
Nein |
| Biegeschutz fest installiert |
Nein |
| Biegeschutz flexibel installiert |
Nein |
| Schlauchverschraubungsdesign |
gerade |
| Drehbares Gewinde |
Ja |
| Gesamtlänge |
41 mm |
| Lichte Weite |
11,5 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 20 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
10 mm |
| Gewindenorm |
DIN EN 60423 |
| EMV Abschirmung |
Nein |
| Material Dichtung |
Polyamid |
| Material Einschraubhülse |
Messing |
| Material Verschraubungskörper |
Messing |
| Material Verschraubungskörper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
Produkteigenschaften
| IP-Schutzart |
IP 65 |
| Einsatz im Ex-Bereich |
Nein |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Conduit gland; M 20; Suitable for protective cable conduit size: 16; Halogen-free; UV-resistant; IP 65;
Benefits
- High tensile strength
- Vibration protection
- Enhanced sealing
Applications
- In combination with protective conduit:
- SILVYN LCC-2 / LCCH-2
- Applications with high mechanical stress
- Used in areas where liquids are present
Technical specifications
General information
| Brand |
SILVYN® |
| Product type |
Conduit gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.117 kg |
| Delivery Unit |
5 |
| customs code |
74198090 |
Product design
| Suitable for protective cable conduit size |
16 |
| With bending protection |
No |
| Bending protection fixed installation |
No |
| Flexibly installed bending protection |
No |
| Conduit gland design |
Straight |
| Rotatable thread |
Yes |
| Total length |
41 mm |
| Clear width |
11.5 mm |
| Thread type |
Metric |
| Thread size |
M 20 |
| Thread increase |
1,5 |
| Thread length |
10 mm |
| Thread standard |
DIN EN 60423 |
| EMC shielding |
No |
| Sealing material |
Polyamide |
| Screw-in sleeve material |
Brass |
| Gland body material |
Brass |
| Cable gland body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
Product features
| IP protection rating |
IP 65 |
| For use in hazardous areas |
No |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
