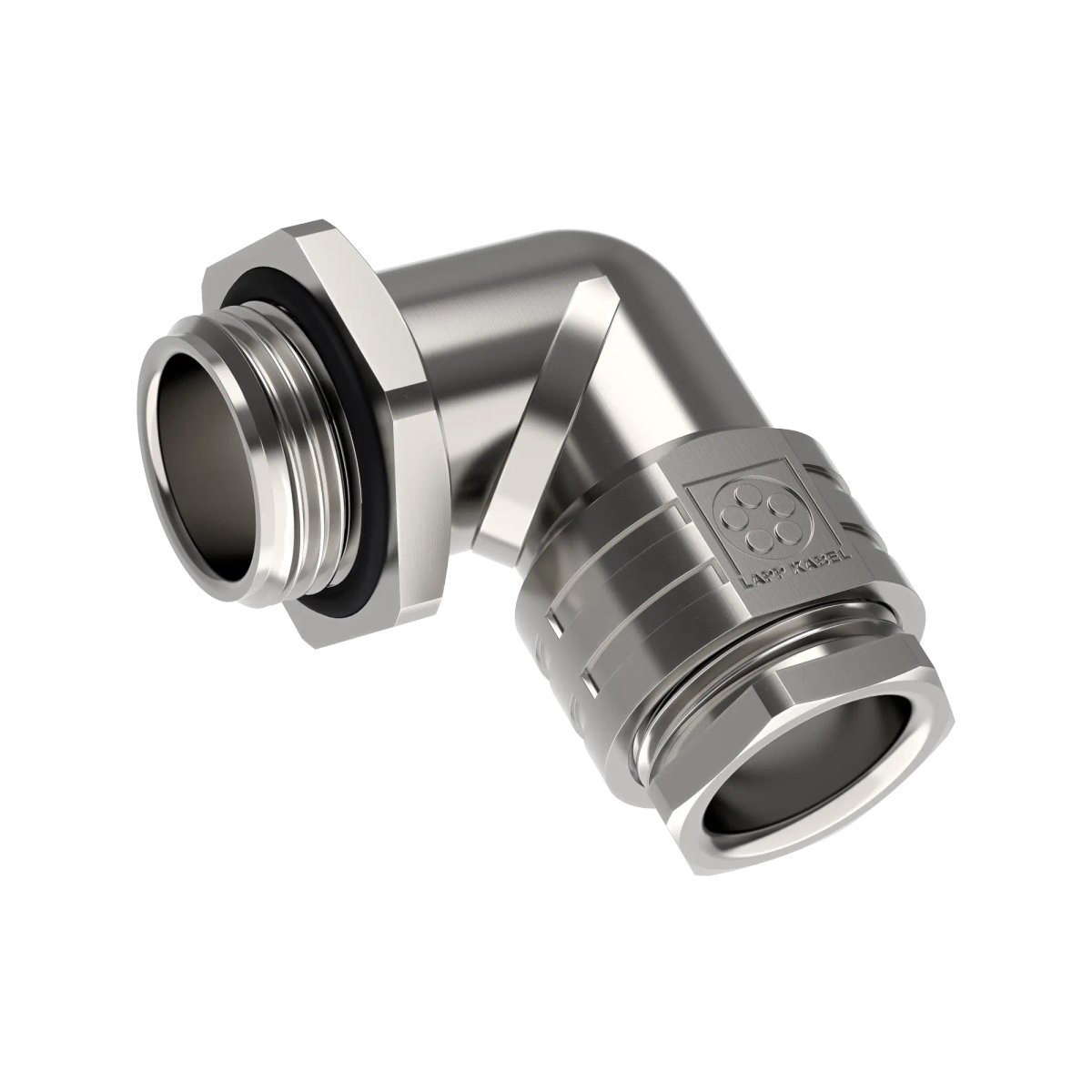

Winkel-Kabelverschraubung; PG 13,5; Klemmbereich (min./max.): 7 – 13 mm; Zinklegierung vernickelt; 90°-Winkel; IP 55
Vorteile
- Zugentlastung
- Abdichtung durch Einschnittdichtring
- Korrosionsbeständig
- Verringerung der Bauhöhe
- Seewasserfest
Anwendungsbereiche
- Winkelverschraubungen kommen zur Anwendung wo Kabel und Leitungen möglichst parallel an der Gehäusewand entlanggeführt werden sollen.
- Elektromotorenbau
- Maschinen- und Apparatebau
- Anlagenbau
- Light- and Sound Anwendungen
Technische Daten
Allgemeine Informationen
| Marke |
SKINDICHT® |
| Produkttyp |
Winkel-Kabelverschraubung |
| Lieferumfang |
inklusive O-Ring |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Gewicht |
0.057 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
25 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
79070000 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Mit Biegeschutz |
Nein |
| Kabelverschraubungsdesign |
90°-Winkel |
| Lichte Weite |
14 mm |
| Gewindeart |
PG |
| Gewindegröße |
PG 13,5 |
| Gewindesteigung |
1,41 |
| Gewindelänge |
7,5 mm |
| Schlüsselweite 1 |
22 mm |
| Schlüsselweite 2 |
20 mm |
| Sechskant Eckmaß |
25,5 mm |
| Schlüsselweite |
23 mm |
| Klemmbereich min. |
7 mm |
| Klemmbereich max. |
13 mm |
| EMV Abschirmung |
Nein |
| Dichtungsart |
Einschnittdichtring |
| Gewindeseitiges Dichtelement |
O-Ring |
| Kabelseitiges Dichtelement |
Einschnittdichtring |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Dichtung |
Chloropren-Kautschuk |
| Material Körper |
Zinklegierung |
| Oberflächenschutz |
vernickelt |
| Farbe |
metall |
Produkteigenschaften
| IP-Schutzart |
IP 55 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-20 °C |
| Temperatur (max.) |
80 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Schlagfest |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Angled cable gland; PG 13,5; Clamping range (min./max.): 7 – 13 mm; Zinc alloy Nickel-plated; 90° angle; IP 55
Benefits
- Strain relief
- Sealed by incised sealing ring
- Corrosion-resistant
- Decrease in installation height
- Seawater-resistant
Applications
- Angled glands are used in areas where cables have to run in parallel to the housing wall.
- Electric motor manufacturing
- Machine and equipment manufacturing
- Plant engineering
- Light and sound applications
Technical specifications
General information
| Brand |
SKINDICHT® |
| Product type |
Angled cable gland |
| Scope of delivery |
including O-ring |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.057 kg |
| Packaging type |
Bag |
| Delivery Unit |
25 |
| Installation type |
in threaded borehole |
| customs code |
79070000 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| With bending protection |
No |
| Cable gland design |
90° angle |
| Clear width |
14 mm |
| Thread type |
PG |
| Thread size |
PG 13,5 |
| Thread increase |
1,41 |
| Thread length |
7.5 mm |
| Spanner size 1 |
22 mm |
| Spanner size 2 |
20 mm |
| Hexagon corner dimensions |
25.5 mm |
| Spanner size |
23 mm |
| Min. clamping range |
7 mm |
| Max. clamping range |
13 mm |
| EMC shielding |
No |
| Seal type |
Incised sealing ring |
| Thread-side sealing element |
O-ring |
| Cable-side sealing element |
Incised sealing ring |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Sealing material |
Chloroprene rubber |
| Body material |
Zinc alloy |
| Surface protection |
Nickel-plated |
| Colour |
metal |
Product features
| IP protection rating |
IP 55 |
| For use in hazardous areas |
No |
| Temperature (min.) |
-20 °C |
| Temperature (max.) |
80 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Impact-resistant |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| For Ex zone gas |
without |
| For Ex-zone dust |
without |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
