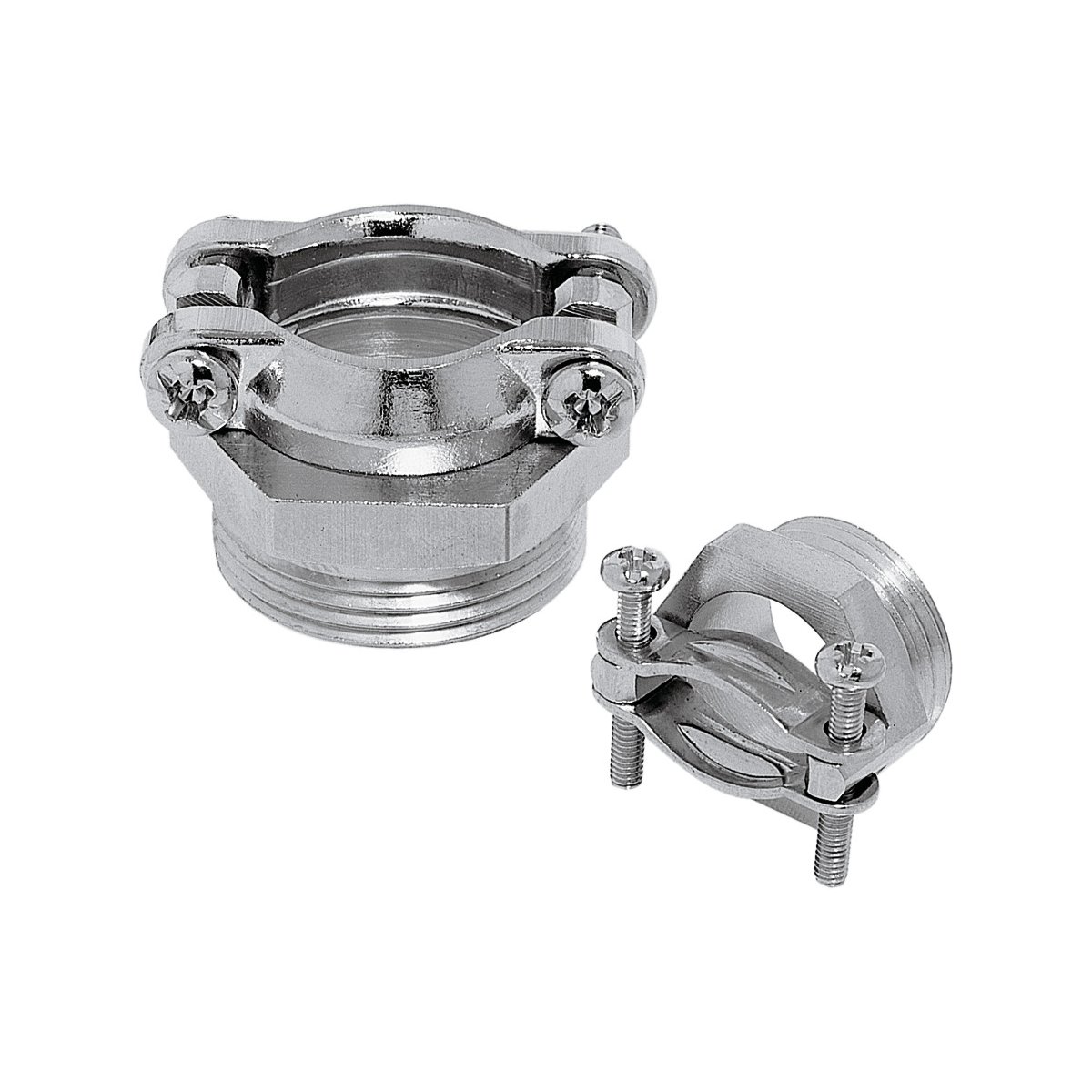

Kabelverschraubung; PG 9; Klemmbereich (min./max.): 6 – 12 mm; Schlüsselweite 1: 17; Messing vernickelt; Halogenfrei; UV-beständig; IP 20;
Vorteile
- Zuverlässigen Zugentlastung
- Großer Klemmbereich
Anwendungsbereiche
- Kabelverschraubung mit zwei massiven Messing-Klemmbügeln.
- Stecker
- Schalter
- Steuerpulte
Technische Daten
Allgemeine Informationen
| Marke |
SKINDICHT® |
| Produkttyp |
Kabelverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Nein |
| Gewicht |
0.01 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
50 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
74198090 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Mit Biegeschutz |
Nein |
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
16,5 mm |
| Gesamtbreite |
28 mm |
| Lichte Weite |
12 mm |
| Gewindeart |
PG |
| Gewindegröße |
PG 9 |
| Gewindesteigung |
1,41 |
| Gewindelänge |
6 mm |
| Schlüsselweite 1 |
17 mm |
| Sechskant Eckmaß |
19,4 mm |
| Schlüsselweite |
17 mm |
| Klemmbereich min. |
6 mm |
| Klemmbereich max. |
12 mm |
| EMV Abschirmung |
Nein |
| Material Körper |
Messing |
| Material Körper Kurzform |
CuZn |
| Oberflächenschutz |
vernickelt |
| Farbe |
metall |
Produkteigenschaften
| IP-Schutzart |
IP 20 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur statisch min. |
-60 °C |
| Temperatur statisch max. |
200 °C |
| Temperatur (min.) |
-60 °C |
| Temperatur (max.) |
200 °C |
| Flammwidrig |
Ja |
| UV-beständig |
Ja |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Bleifrei |
Nein |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable gland; PG 9; Clamping range (min./max.): 6 – 12 mm; Spanner size 1: 17; Brass Nickel-plated; Halogen-free; UV-resistant; IP 20;
Benefits
- Reliable strain relief
- Wide clamping range
Applications
- Cable gland with two solid brass saddle clamps
- Connectors
- Switches
- Control panels
Technical specifications
General information
| Brand |
SKINDICHT® |
| Product type |
Cable gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
No |
| Weight |
0.01 kg |
| Packaging type |
Bag |
| Delivery Unit |
50 |
| Installation type |
in threaded borehole |
| customs code |
74198090 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| With bending protection |
No |
| Cable gland design |
Straight |
| Total length |
16.5 mm |
| Overall width |
28 mm |
| Clear width |
12 mm |
| Thread type |
PG |
| Thread size |
PG 9 |
| Thread increase |
1,41 |
| Thread length |
6 mm |
| Spanner size 1 |
17 mm |
| Hexagon corner dimensions |
19.4 mm |
| Spanner size |
17 mm |
| Min. clamping range |
6 mm |
| Max. clamping range |
12 mm |
| EMC shielding |
No |
| Body material |
Brass |
| Body material, short form |
CuZn |
| Surface protection |
Nickel-plated |
| Colour |
metal |
Product features
| IP protection rating |
IP 20 |
| For use in hazardous areas |
No |
| Temperature static min. |
-60 °C |
| Temperature static max. |
200 °C |
| Temperature (min.) |
-60 °C |
| Temperature (max.) |
200 °C |
| Flame-retardant |
Yes |
| UV-resistant |
Yes |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Lead-free |
No |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| For Ex zone gas |
without |
| For Ex-zone dust |
without |
| GGVS certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
