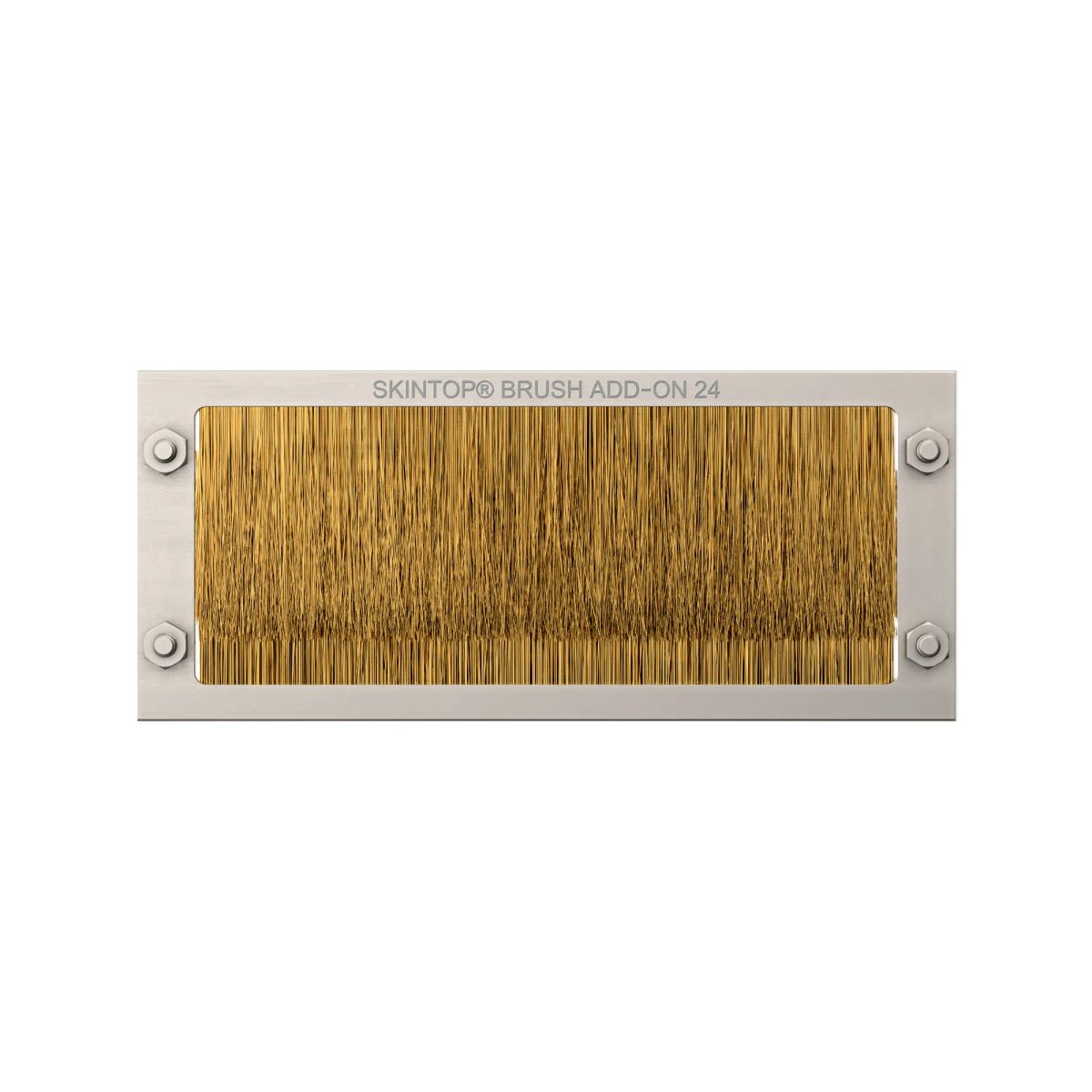

Add-on; EMV Abschirmung
Vorteile
- Für optimalen EMV-Schutz bei Verwendung der Mehrfacheinführungen SKINTOP® MULTI oder SKINTOP® CUBE.
- Die einzigartige BRUSH-Messingbürste stellt einen niederohmigen Kontakt zwischen dem Kupferabschirmgeflecht der Leitungen und dem rechteckigen Bürstenrahmen her und leitet Störsignale damit erfolgreich ab. Die Bürstendrähte schonen das empfindliche Schirmgeflecht.
- Flexibilität bei der Wahl der Leitungsdurchmesser reduziert die Teilevielfalt im Lager und sorgt für logistische sowie Kostenvorteile.
- Einfache und komfortable Montage an der Mehrfacheinführung mittels 4 Befestigungsschrauben.
- Leitungen können auch nach der Installation noch bewegt und justiert werden.
- Nachträglich eingeführte Leitungen können ohne weiteres Zubehör mit dem Bürstenrahmen kontaktiert werden. Die Bürstendrähte können dabei flexibel um das Kupferabschirmgeflecht positioniert werden.
Anwendungsbereiche
- Zur EMV-gerechten Einführung von kupfergeschirmten Leitungen in ein Gehäuse, bei Verwendung der Mehrfacheinführung SKINTOP® MULTI oder SKINTOP® CUBE.
Technische Daten
Allgemeine Informationen
| Marke | SKINTOP® |
|---|---|
| Produkttyp | Add-on |
| Lieferumfang | inklusive Bürstenrahmen; inklusive Distanzhülsen; inklusive Befestigungsmaterial |
| Gewicht | 0.108 kg |
| Verpackungsart | Beutel |
| Verpackungseinheit (VPE) | 1 |
| Montageart | schrauben |
| Industrie Segment | Bahntechnik |
| Zolltarifnummer | 74153300 |
Produktaufbau
| Kabelverschraubungsdesign | gerade |
|---|---|
| Gesamtlänge | 140 mm |
| Gesamtbreite | 60 mm |
| Gesamthöhe | 6,5 mm |
| EMV Abschirmung | Ja |
| Material Körper | Aluminium |
| Material Körper Kurzform | Al |
Produkteigenschaften
| Einsatz im Ex-Bereich | Nein |
|---|---|
| Temperatur (min.) | -30 °C |
| Temperatur (max.) | 110 °C |
| Flammwidrig | Ja |
| UV-beständig | Ja |
| Chemisch beständig | Ja |
| Säurebeständig | Nein |
| Halogenfrei | Ja |
| Ölbeständig | Ja |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| UL recognized | Nein |
| UL listed | Nein |
| cUR recognized | Nein |
| cUL listed | Nein |
| CSA zertifiziert | Nein |
| VDE zertifiziert | Nein |
| GGVS zertifiziert | Nein |
| Brandschutz-geprüft für Schienenfahrzeuge | Nein |
| Ecolab zertifiziert | Nein |
| NSF zertifiziert | Nein |
| FDA zertifiziert | Nein |
| EHEDG zertifiziert | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB52220089DE.pdf
- Montageanleitung: BZ99092285DE_EN.pdf
- Technische Tabelle: T23_Kabelverschraubungen_de.pdf
- Technische Tabelle: T21_Gewindemaße für Kabelverschraubungen_de.pdf
- Technische Tabelle: T22_Schutzarten nach DIN EN 60529_de.pdf
- Auswahltabelle: A8_Kabeleinführungen – Auf einen Blick.pdf
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Add-on; EMC shielding
Benefits
- For optimum EMC protection when using the SKINTOP® MULTI or SKINTOP® CUBE multi-entry systems.
- The unique BRUSH brass brush creates a low-resistance contact between the copper stranded shielding of the cables and the rectangular brush frame, thereby successfully deflecting interference signals. The brush wires protect the sensitive braided shield.
- Flexibility in selecting the cable diameter reduces the variety of parts in the warehouse, generating logistical and cost benefits.
- Easy and convenient fitting to the multi-entry with 4 fastening screws.
- Cables can still be moved and adjusted even after installation.
- Cables subsequently inserted can be contacted with the brush frame without additional accessories. The brush wires can be flexibly positioned around the copper stranded shielding.
Applications
- For EMC-compliant insertion of copper-shielded cables into a housing when using the SKINTOP® MULTI or SKINTOP® CUBE multi-entry system.
Technical specifications
General information
| Brand | SKINTOP® |
|---|---|
| Product type | Add-on |
| Scope of delivery | including brush frame; including spacing sleeves; including fastening material |
| Weight | 0.108 kg |
| Packaging type | Bag |
| Delivery Unit | 1 |
| Installation type | screw |
| Industry segment | Rolling Stock |
| customs code | 74153300 |
Product design
| Cable gland design | Straight |
|---|---|
| Total length | 140 mm |
| Overall width | 60 mm |
| Overall height | 6.5 mm |
| EMC shielding | Yes |
| Body material | Aluminium |
| Body material, short form | Al |
Product features
| For use in hazardous areas | No |
|---|---|
| Temperature (min.) | -30 °C |
| Temperature (max.) | 110 °C |
| Flame-retardant | Yes |
| UV-resistant | Yes |
| Chemical resistant | Yes |
| Acid-resistant | No |
| Halogen-free | Yes |
| Oil-resistant | Yes |
Certifications and standards
| CE marking | Yes |
|---|---|
| UL recognized | No |
| UL listed | No |
| cUR recognised | No |
| cUL listed | No |
| CSA certified | No |
| VDE certified | No |
| GGVS certified | No |
| Fire protection tested for railway vehicles | No |
| Ecolab certified | No |
| NSF certified | No |
| FDA certified | No |
| EHEDG certified | No |
Datasheets and certificates
- Data sheet: DB52220089EN.pdf
- Assembly instructions: BZ99092285DE_EN.pdf
- Technical table: T21_Thread dimensions for cable glands_int.pdf
- Technical table: T22_Protection ratings to DIN EN 60529_int.pdf
- Technical table: T23_Cable glands_int.pdf
- Selection table: A8_Cable entries at a glance.pdf
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
