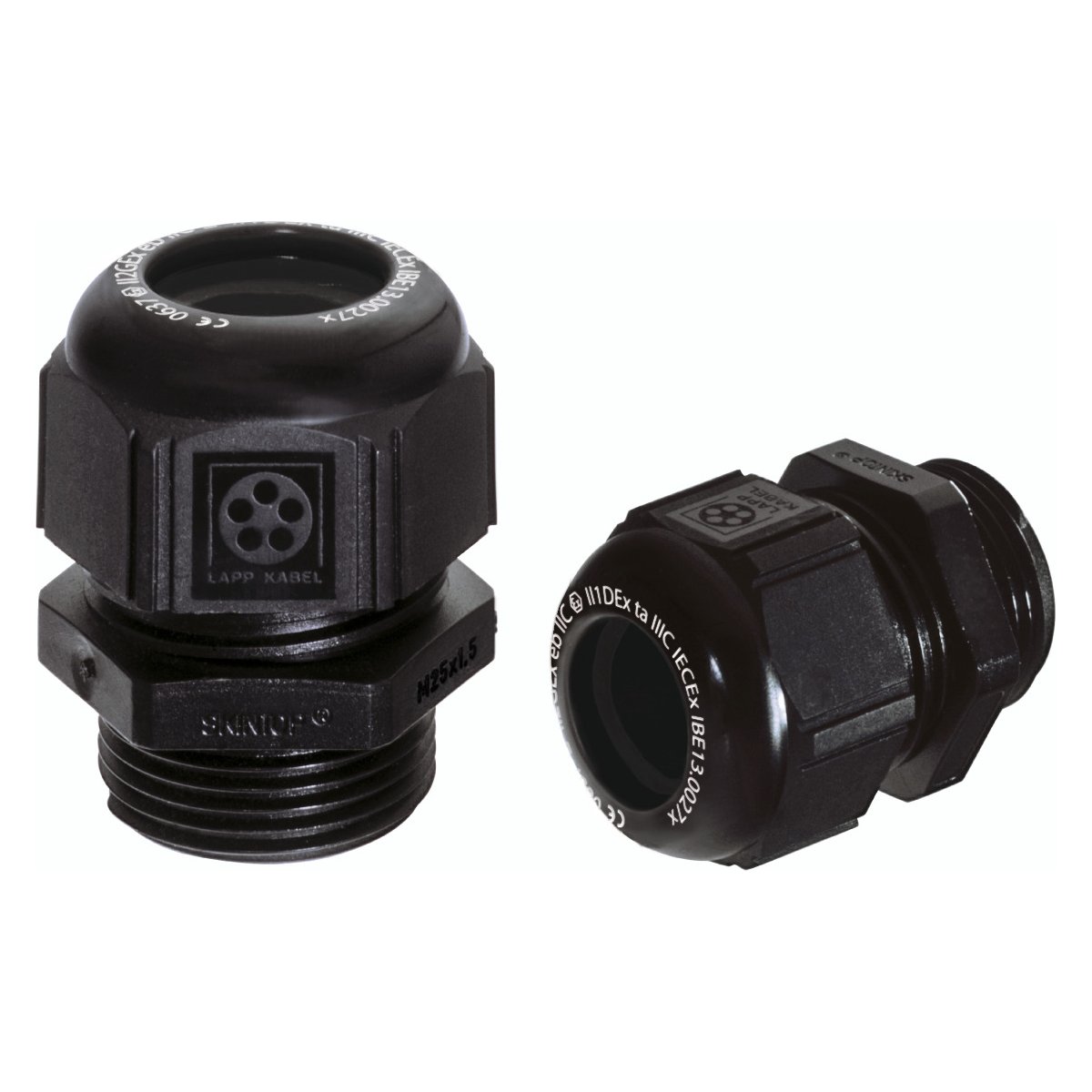

Kabelverschraubung; M 50; Klemmbereich (min./max.): 27 – 35 mm; Schlüsselweite 1: 55; schwarz; Polyamid unbeschichtet; UV-beständig; IP 68 – 10 bar (30 min), IP 66; Einsatz im Ex-Bereich
Vorteile
- Kälteschlagbeständigkeit
- Hohe Zugentlastung
- Große, variable Klemmbereiche
Anwendungsbereiche
- „Geräte, Maschinen und Anlagen der Zündschutzart erhöhte Sicherheit „“e““, Staubexplosionsschutz durch Gehäuse „“t“““
- Gerätegruppe II / Kategorie 2G+1D
- Mobile Offshore und Schiffsanwendungen
- Chemische und petrochemische Industrie
Technische Daten
Allgemeine Informationen
| Marke |
SKINTOP® |
| Produkttyp |
Kabelverschraubung |
| Lieferung mit Gegenmutter |
Nein |
| Lieferung mit O-Ring |
Ja |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
5 |
| Montageart |
in Gewindebohrung |
| Zolltarifnummer |
39269097 |
| Gewicht |
0.065 kg |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
1 pc. |
| Mit Biegeschutz |
Nein |
| Kabelverschraubungsdesign |
gerade |
| Gesamtlänge |
62 mm |
| Lichte Weite |
35 mm |
| Gewindeart |
metrisch |
| Gewindegröße |
M 50 |
| Gewindesteigung |
1,5 |
| Gewindelänge |
12 mm |
| Gewindenorm |
DIN EN 60423 |
| Schlüsselweite 1 |
55 mm |
| Schlüsselweite 2 |
55 mm |
| Sechskant Eckmaß |
61,6 mm |
| Klemmbereich min. |
27 mm |
| Klemmbereich max. |
35 mm |
| EMV Abschirmung |
Nein |
| Dichtungsart |
Schlauchdichtring |
| Material O-Ring |
Acrylnitril-Butadien-Kautschuk |
| Material O-Ring Kurzform |
NBR |
| Material Dichtung |
Chloropren-Kautschuk |
| Material Körper |
Polyamid |
| Material Körper Kurzform |
PA |
| Oberflächenschutz |
unbeschichtet |
| Farbe |
schwarz |
| Farbe RAL Ton |
RAL 9005 |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 10 bar (30 min); IP 66 |
| Einsatz im Ex-Bereich |
Ja |
| Temperatur (min.) |
-20 °C |
| Temperatur (max.) |
80 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| Chemisch beständig |
Ja |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| ATEX Zertifizierung |
IECEx IBE 13.0027X : Ex II 2G Ex eb IIC Ex II 1D Ex ta IIIC |
| CCCex-zertifiziert |
Ja |
| Für Ex-Zone Gas |
1, 2 |
| Für Ex-Zone Staub |
20, 21, 22 |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Ja |
| DNV-Zertifikatsnummer |
TAE00002NW |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Cable gland; M 50; Clamping range (min./max.): 27 – 35 mm; Spanner size 1: 55; black; Polyamide Uncoated; UV-resistant; IP 68 – 10 bar (30 min), IP 66; For use in hazardous areas
Benefits
- Cold impact resistance
- High strain relief
- Wide, variable clamping ranges
Applications
- „Devices, machines and apparatus of enhanced safety protection type „“e““, dust ignition proof „“t“““
- Equipment group II / Category 2G+1D
- For mobile applications in offshore and marine industries
- Chemical and petrochemical industry
Technical specifications
General information
| Brand |
SKINTOP® |
| Product type |
Cable gland |
| Delivery with lock nut |
No |
| Delivery with O-ring |
Yes |
| Weight |
0.065 kg |
| Packaging type |
Bag |
| Delivery Unit |
5 |
| Installation type |
in threaded borehole |
| customs code |
39269097 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
1 pc. |
| With bending protection |
No |
| Cable gland design |
Straight |
| Total length |
62 mm |
| Clear width |
35 mm |
| Thread type |
Metric |
| Thread size |
M 50 |
| Thread increase |
1,5 |
| Thread length |
12 mm |
| Thread standard |
DIN EN 60423 |
| Spanner size 1 |
55 mm |
| Spanner size 2 |
55 mm |
| Hexagon corner dimensions |
61.6 mm |
| Min. clamping range |
27 mm |
| Max. clamping range |
35 mm |
| EMC shielding |
No |
| Seal type |
Conduit sealing ring |
| O-ring material |
Acrylonitrile butadiene rubber |
| O-ring material, short form |
NBR |
| Sealing material |
Chloroprene rubber |
| Body material |
Polyamide |
| Body material, short form |
PA |
| Surface protection |
Uncoated |
| Colour |
black |
| RAL colour |
RAL 9005 |
Product features
| IP protection rating |
IP 68 – 10 bar (30 min); IP 66 |
| For use in hazardous areas |
Yes |
| Temperature (min.) |
-20 °C |
| Temperature (max.) |
80 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| Chemical resistant |
Yes |
| Acid-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| ATEX certification |
IECEx IBE 13.0027X : Ex II 2G Ex eb IIC Ex II 1D Ex ta IIIC |
| CCCex certified |
Yes |
| For Ex zone gas |
1, 2 |
| For Ex-zone dust |
20, 21, 22 |
| GGVS certified |
No |
| DNV-certified |
Yes |
| DNV certificate number |
TAE00002NW |
| Fire protection tested for railway vehicles |
No |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
