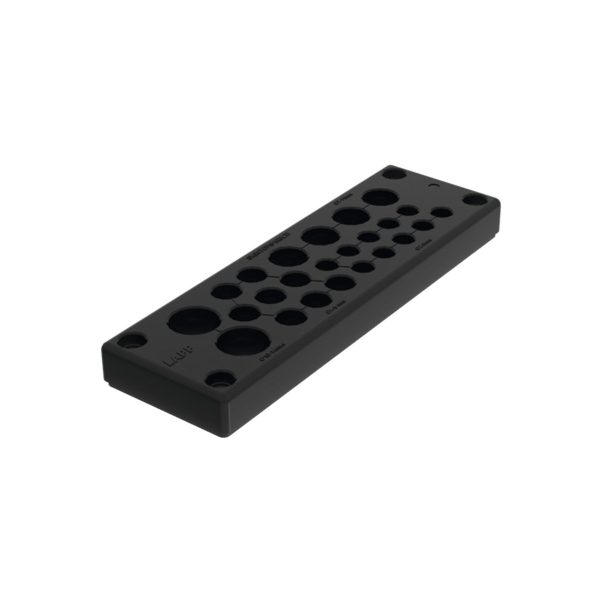

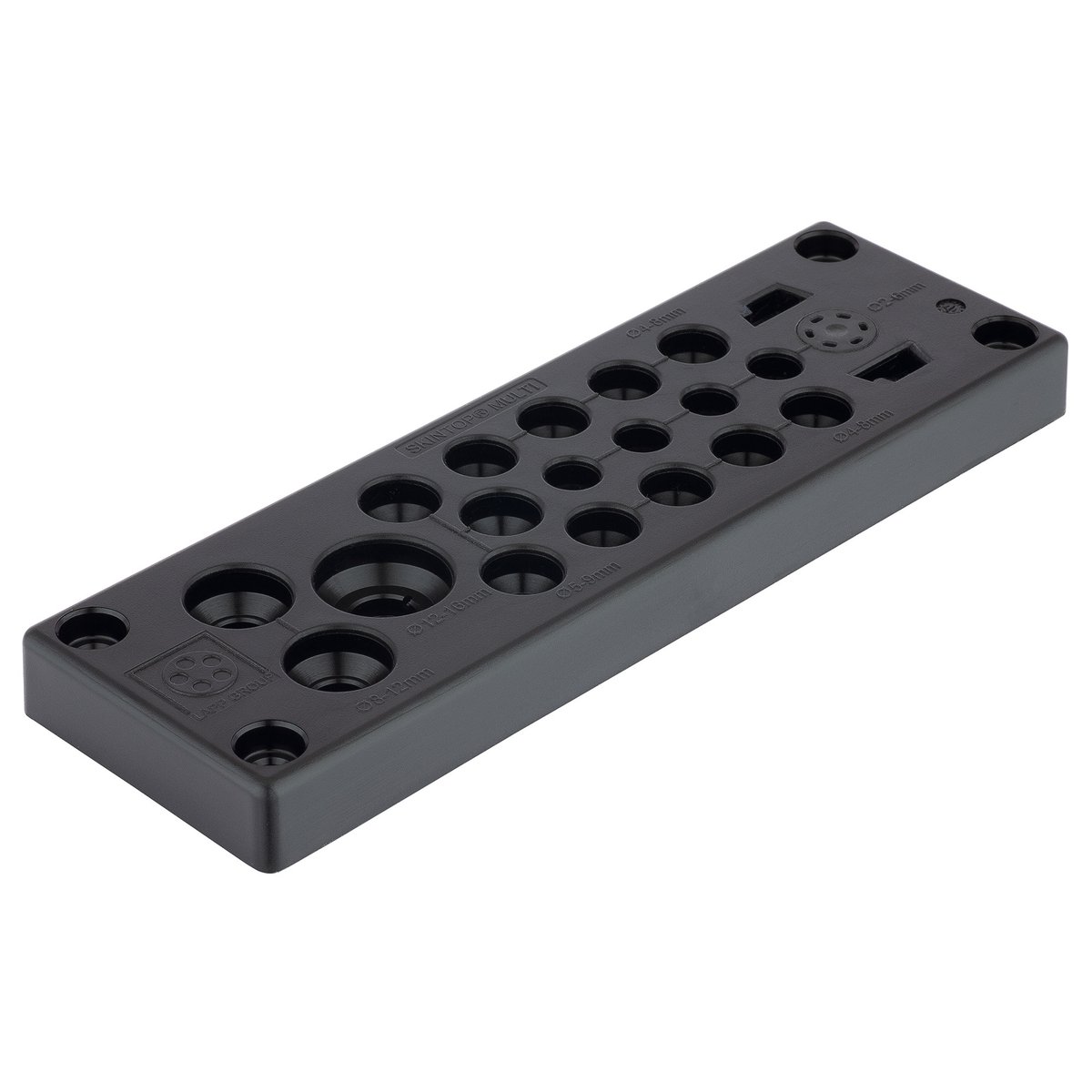

Mehrfacheinführung; Anzahl der Leitungseinführungen: 20; IP 68 – 0.1 bar (60 min), IP 67, IP 66; UV-beständig; Halogenfrei
Vorteile
- Mehrfacheinführung von Leitungen ermöglicht höhere Packungsdichte (je nach Variante bis zu 29 Leitungen).
- Große, je um 4 mm variable, Klemmbereiche für verschiedene Leitungsdurchmesser sowie Klemmbereiche speziell für AS-I-Busleitungen.
- Flexibilität bei der Wahl der Leitungsdurchmesser reduziert die Teilevielfalt im Lager und sorgt für logistische sowie Kostenvorteile.
- Direkte Leitungseinführung ohne Vorstechen der Durchführungen dank elastischer Geltechnologie mit innovativer Membrantechnik.
- Inklusive atmungsaktivem Druckausgleichselement, das bei geschlossenen Gehäusen für den nötigen Druckausgleich sorgt. Somit wird die Bildung von Feuchtigkeit bzw. Kondenswasser vollständig verhindert.
- Eindeutige Markierung der Durchführungspunkte und Klemmbereiche. Somit kein Fehlerpotential bei der Leitungseinführung.
- Einfache Montage der Mehrfacheinführung am Gehäuse mittels 4 Befestigungsschrauben. Die adhäsive Wirkung des Dichtungsgels ermöglicht eine sehr einfache Positionierung des Produkts während der Montage.
- In verschiedenen Versionen für ein breites Anwendungsspektrum erhältlich.
Anwendungsbereiche
- Zur abdichtenden und zugentlastenden Mehrfacheinführung von nicht konfektionierten Leitungen und Medienschläuchen durch ein Gehäuse.
- Speziell für geschlossene Gehäuse zur optimalen Entlüftung.
- Einsetzbar in trockenen, feuchten und öligen Umgebungen.
- Für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
SKINTOP® |
| Produkttyp |
Mehrfacheinführung |
| Lieferumfang |
inklusive Befestigungsmaterial |
| Gewicht |
0.111 kg |
| Verpackungsart |
Beutel |
| Verpackungseinheit (VPE) |
1 |
| Montageart |
schrauben |
| Industrie Segment |
Bahntechnik |
| Zolltarifnummer |
39269097 |
Produktaufbau
| Für armierte Kabel |
Nein |
| Glasfaserverstärkt |
Nein |
| Anzahl der Leitungseinführungen |
20 pc. |
| Mit Biegeschutz |
Nein |
| Kabelverschraubungsdesign |
Mehrfacheinführung (rechteckig) |
| Gesamtlänge |
144 mm |
| Gesamtbreite |
46 mm |
| Gesamthöhe |
14 mm |
| EMV Abschirmung |
Nein |
| Dichtungsart |
Gelmembran |
| Material Dichtung |
Gel |
| Material Körper |
Polycarbonat |
| Material Körper Kurzform |
PC |
| Farbe |
schwarz |
| Farbe RAL Ton |
RAL 9005 |
Produkteigenschaften
| IP-Schutzart |
IP 68 – 0.1 bar (60 min); IP 67; IP 66 |
| Einsatz im Ex-Bereich |
Nein |
| Temperatur (min.) |
-30 °C |
| Temperatur (max.) |
110 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL 94 V-2 |
| UV-beständig |
Ja |
| Chemisch beständig |
Nein |
| Säurebeständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Schlagfest |
Ja |
| Vibrationsschutz |
Ja |
| Zugentlastung |
Ja |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| GGVS zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Ja |
| Brandschutz für Schienenfahrzeuge Gefährdungsstufe |
EN 45545-2 HL2 |
| Ecolab zertifiziert |
Nein |
| NSF zertifiziert |
Nein |
| FDA zertifiziert |
Nein |
| EHEDG zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Multi-entry; Number of cable entries: 20; IP 68 – 0.1 bar (60 min), IP 67, IP 66; UV-resistant; Halogen-free
Benefits
- Multi-entry of cables allows a higher packing density (up to 29 cables depending on the variant).
- Large clamping ranges, each variable by 4 mm, for different cable diameters and clamping ranges especially for AS-I bus cables.
- Flexibility in selecting the cable diameter reduces the variety of parts in the warehouse, generating logistical and cost benefits.
- Direct cable entry without pre-piercing the bushings thanks to elastic gel technology with innovative membrane technology.
- Included: breathable pressure compensation element that ensures the necessary pressure compensation when the housing is closed. This fully prevents the formation of moisture or condensate.
- Clear marking of bushing points and clamping ranges. As a result, there is no potential for errors during cable insertion.
- Easy fitting of the multi-entry to the housing using 4 fastening screws. The adhesive effect of the sealing gel enables the product to be positioned very easily during assembly.
- Available in different variants for a wide range of applications.
Applications
- For sealing and strain relieving multi-entry of unassembled cables and media hoses through a housing.
- Especially for closed housings where optimum ventilation is needed.
- Can be used in dry, damp and oily environments.
- Suitable for outdoor use.
Technical specifications
General information
| Brand |
SKINTOP® |
| Product type |
Multi-entry |
| Scope of delivery |
including fastening material |
| Weight |
0.111 kg |
| Packaging type |
Bag |
| Delivery Unit |
1 |
| Installation type |
screw |
| Industry segment |
Rolling Stock |
| customs code |
39269097 |
Product design
| For armoured cables |
No |
| Glass fibre-reinforced |
No |
| Number of cable entries |
20 pc. |
| With bending protection |
No |
| Cable gland design |
Multi-entry (rectangular) |
| Total length |
144 mm |
| Overall width |
46 mm |
| Overall height |
14 mm |
| EMC shielding |
No |
| Seal type |
Gel membrane |
| Sealing material |
Gel |
| Body material |
Polycarbonate |
| Body material, short form |
PC |
| Colour |
black |
| RAL colour |
RAL 9005 |
Product features
| IP protection rating |
IP 68 – 0.1 bar (60 min); IP 67; IP 66 |
| For use in hazardous areas |
No |
| Temperature (min.) |
-30 °C |
| Temperature (max.) |
110 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL 94 V-2 |
| UV-resistant |
Yes |
| Chemical resistant |
No |
| Acid-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Impact-resistant |
Yes |
| Vibration protection |
Yes |
| Strain relief |
Yes |
Certifications and standards
| CE marking |
Yes |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| GGVS certified |
No |
| DNV-certified |
No |
| Fire protection tested for railway vehicles |
Yes |
| Fire protection for railway vehicles hazard level |
EN 45545-2 HL2 |
| Ecolab certified |
No |
| NSF certified |
No |
| FDA certified |
No |
| EHEDG certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
