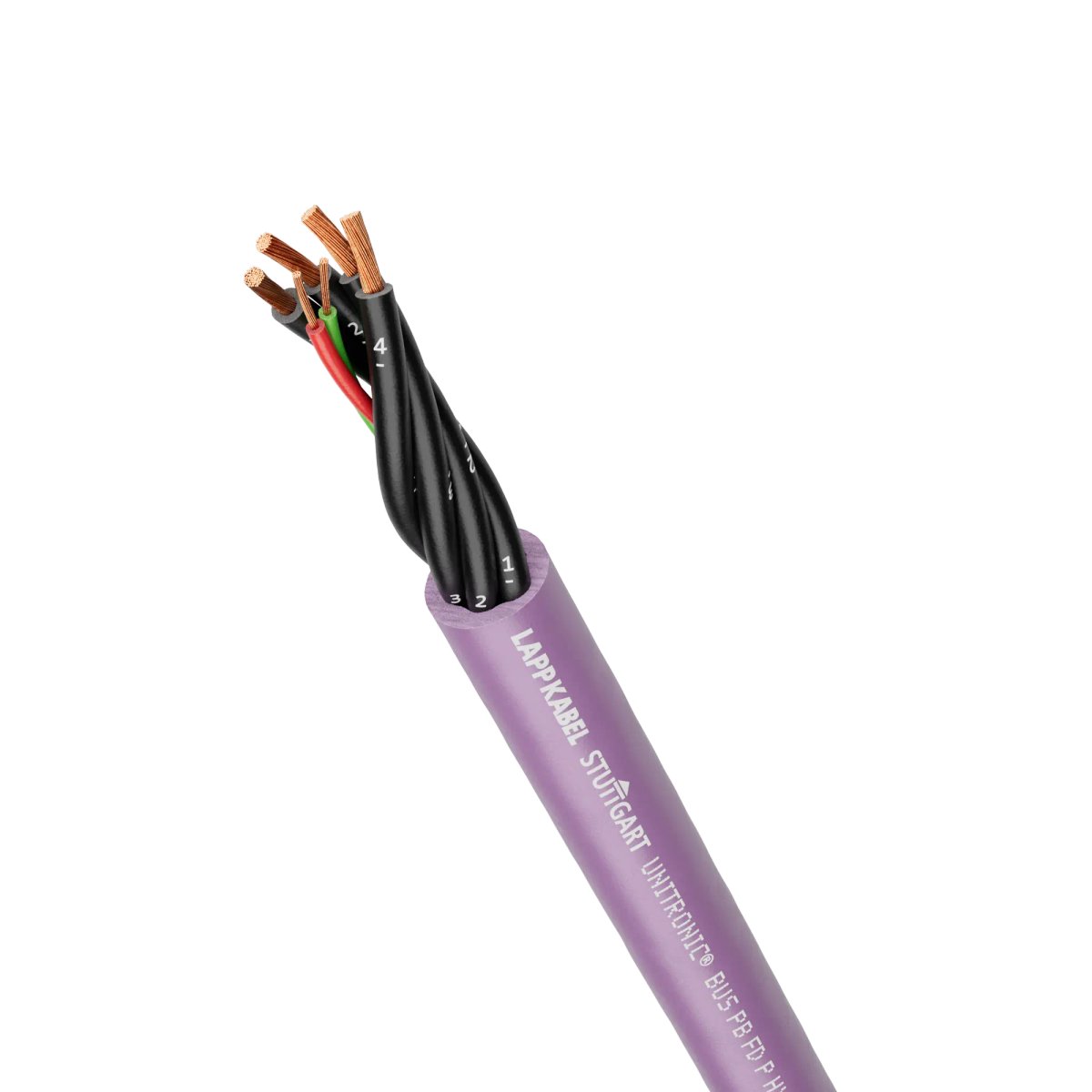

Busleitung; PROFIBUS DP; Schleppkette; Nennwellenwiderstand: 150; PUR; violett
Vorteile
- Leitungen können sowohl für PROFIBUS-DP, PROFIBUS-FMS als auch FIP eingesetzt werden
- Einsatz überall dort, wo die Kombination Außenmantel mit Eigenschaften ähnlich Polyurethan, Halogenfreiheit und erhöhte Flammwidrigkeit gewünscht wird
- Für hochflexible Anwendung (Schleppketten, häufig bewegte Maschinenteile)
Anwendungsbereiche
- PROFIBUS DP (gemäß DIN 19245 und EN 50170, z.B.für SIEMENS SIMATIC® NET, auch für FIP Factory Instrumentation Protocol).
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
148 kg/km |
| Kupferzahl |
89 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS DP |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
100 V |
| Prüfspannung Ader/Ader |
0.6 kV |
| Prüfspannung Ader/Schirm |
0.6 kV |
| Nennwellenwiderstand |
150 Ω |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,78 c |
Produktaufbau
| Leiter Anzahl/Größe |
1X2X0,64+4X1,5 |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Leiternennquerschnitt (AWG) |
24 AWG |
| Leiternenndurchmesser (mm) |
0,64 mm |
| Drahtzahl |
7 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
6 |
| Anzahl Paare |
1 |
| Art der Paarschirmung |
alukaschierte Kunststofffolie |
| Leitungselement 1 |
Signalpaar: 1x(2×0.25), Schirm: alukaschierte Kunststofffolie |
| Leitungselement 2 |
Leistungsader: 4×1.5 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Mit Tragorgan |
Nein |
| Nennaussendurchmesser |
11,3 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
violett |
| Außenmantelfarbe RAL Ton |
RAL 4001 |
| Aderidentifizierung |
Farben und Nummern |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
90,4 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
169,5 mm |
| Temperatur, fest verlegt |
-40 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2; UL FT4 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| Ölbeständigkeit nach |
IEC 60811-2-1 |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| DNV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- SIMATIC® ist ein eingetragenes Warenzeichen der SIEMENS AG. FIP ist ein eingetragenes Warenzeichen der World FIP.
- LAPP Kabel ist Mitglied der PROFIBUS Nutzer Organisation (PNO).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS DP; Cable chain; Nominal surge impedance: 150; PUR; violet
Benefits
- Cables can be used for PROFIBUS-DP as well as PROFIBUS-FMS and FIP
- For use where the combination of a halogen-free outer sheath with properties similar to PUR and enhanced flame-retardance is required
- For highly flexible applications (power chains, moving machine parts)
Applications
- PROFIBUS DP (in accordance with DIN 19245 and EN 50170, e.g. for SIEMENS SIMATIC® NET, also suitable for FIP – Factory Instrumentation Protocol).
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
148 kg/km |
| Copper index |
89 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS DP |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
100 V |
| Test voltage core/core |
0.6 kV |
| Test voltage core/screening |
0.6 kV |
| Nominal surge impedance |
150 Ω |
| Signal propagation speed (nom.) |
0.78 c |
Product design
| Conductor number/size |
1X2X0,64+4X1,5 |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Nominal conductor cross-section (AWG) |
24 AWG |
| Nominal conductor diameter (mm) |
0.64 mm |
| Number of wires |
7 |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
6 |
| Number of pairs |
1 |
| Pair shielding type |
Aluminium-laminated plastic foil |
| Cable element 1 |
Signal pair: 1x(2×0.25), Shielding: Aluminium-laminated plastic foil |
| Cable element 2 |
Power core: 4×1.5 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| With armouring |
No |
| With rodent protection |
No |
| With supporting core |
No |
| Nominal outer diameter |
11.3 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
violet |
| Cable sheath RAL colour |
RAL 4001 |
| Core identification |
Colours and numbers |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Minimum bending radius, stationary |
8 x outer diameter |
| Minimum bending radius in mm, fixed installation |
90.4 mm |
| Minimum bending radius, dynamic continuously flexing |
15 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
169.5 mm |
| Temperature, fixed installation |
-40 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2; UL FT4 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| Oil resistance according to |
IEC 60811-2-1 |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| DNV-certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- SIMATIC® is a registered trademark of SIEMENS AG. FIP is a registered trademark of World FIP.
- LAPP Kabel is a member of the PROFIBUS user organisation (PNO).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
