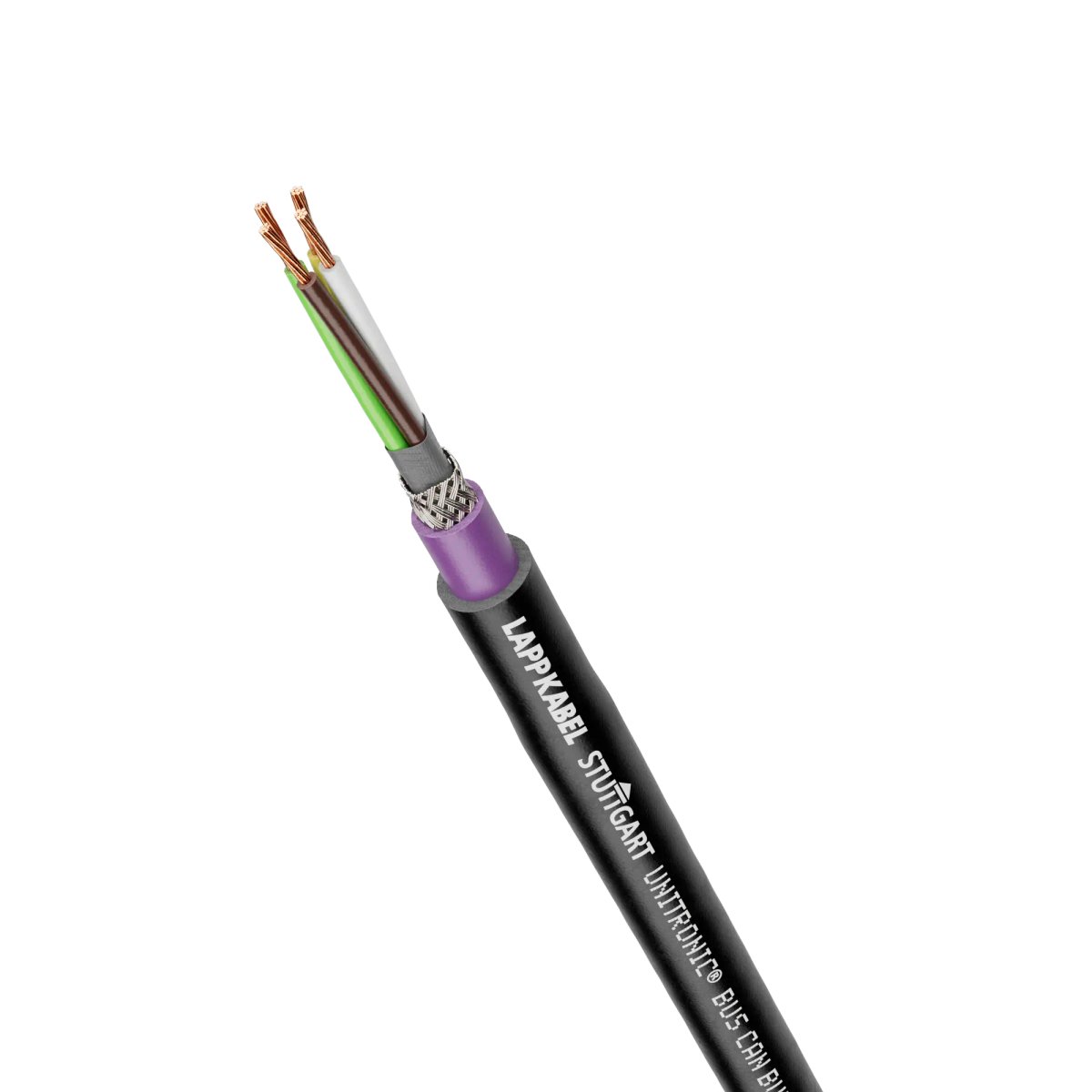

Busleitung; CAN; feste Verlegung; Nennwellenwiderstand: 120; 4X1X0.5; PE; schwarz; 9 mm
Vorteile
- Geeignet für CAN Kommunikation nach ISO 11898
- Doppelt ummantelt, sehr robust und somit auch ohne Wellrohr zu verlegen
- Robust, UV- und witterungsbeständig
- Durchmesser des Innenmantels passend zu gängigen Steckverbindern
Anwendungsbereiche
- Anwendbar für CAN basierte Kommunikationssysteme wie CANopen
- Für Außenanwendungen
- Für feste Verlegung und gelegentlich bewegten Einsatz
- Geeignet für direkte Erdverlegung
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
91 kg/km |
| Kupferzahl |
41.8 kg/km |
| gültiges Feldbus oder Ethernet System |
CAN |
| Industrie Segment |
Stromnetze |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Prüfspannung Ader/Ader |
1.5 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Nennwellenwiderstand |
120 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
4X1X0.5 |
| Leiternennquerschnitt (metrisch) |
0,5 mm² |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
4 |
| Bewicklung über Verseilung |
Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
9 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Innenmantel Farbe |
violett |
| Grundmaterial des Außenmantels |
Polyethylen |
| Grundmaterial des Außenmantels, Kurzform |
PE |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
DIN 47100 |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Erdverlegbar |
direkt; im Kabelgraben; im Schutzrohr |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Einsatz im Ex-Bereich |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
36 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
72 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Nein |
| Selbstverlöschend |
Nein |
| UV-beständig |
Ja |
| UV-beständig nach |
EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet) |
| Witterungsbeständig |
Ja |
| Säurebeständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
| Brandschutz-geprüft für Schienenfahrzeuge |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; CAN; Fixed installation; Nominal surge impedance: 120; 4X1X0.5; PE; black; 9 mm
Benefits
- Suitable for CAN communication according to ISO 11898
- Double-sheathed version, extremely tough, for installation without corrugated tubing
- Rugged, UV-resistant and weatherproof
- Diameter of inner sheath suitable for common connectors
Applications
- Useable for CAN based communication systems like CANopen
- For outdoor applications
- For fixed installation or applications with occasional movements
- Suitable for direct burial
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
91 kg/km |
| Copper index |
41.8 kg/km |
| valid fieldbus or Ethernet system |
CAN |
| Industry segment |
Power Grids |
| customs code |
85444993 |
Electrical parameters
| Test voltage core/core |
1.5 kV |
| Test voltage core/screening |
1.5 kV |
| Nominal surge impedance |
120 Ω |
Product design
| Conductor number/size |
4X1X0.5 |
| Nominal conductor cross-section (metric) |
0.5 mm² |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
4 |
| Wrapping over stranding |
Plastic film |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| With armouring |
No |
| With rodent protection |
No |
| Nominal outer diameter |
9 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Inner sheath colour |
violet |
| Basic material of outer sheath |
Polyethylene |
| Basic material of outer sheath, short form |
PE |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
| Conductor colour code |
DIN 47100 |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| Suitable for underground installation |
direct; in cable trench; in protective cable conduit |
| For torsional load |
No |
| Windable |
No |
| For use in hazardous areas |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
36 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
72 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
No |
| Self-extinguishing |
No |
| UV-resistant |
Yes |
| UV-resistant according to |
EN 50525-1 (cables with a black sheath are suitable for permanent outdoor use) |
| Weather-resistant |
Yes |
| Acid-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
| Fire protection tested for railway vehicles |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
