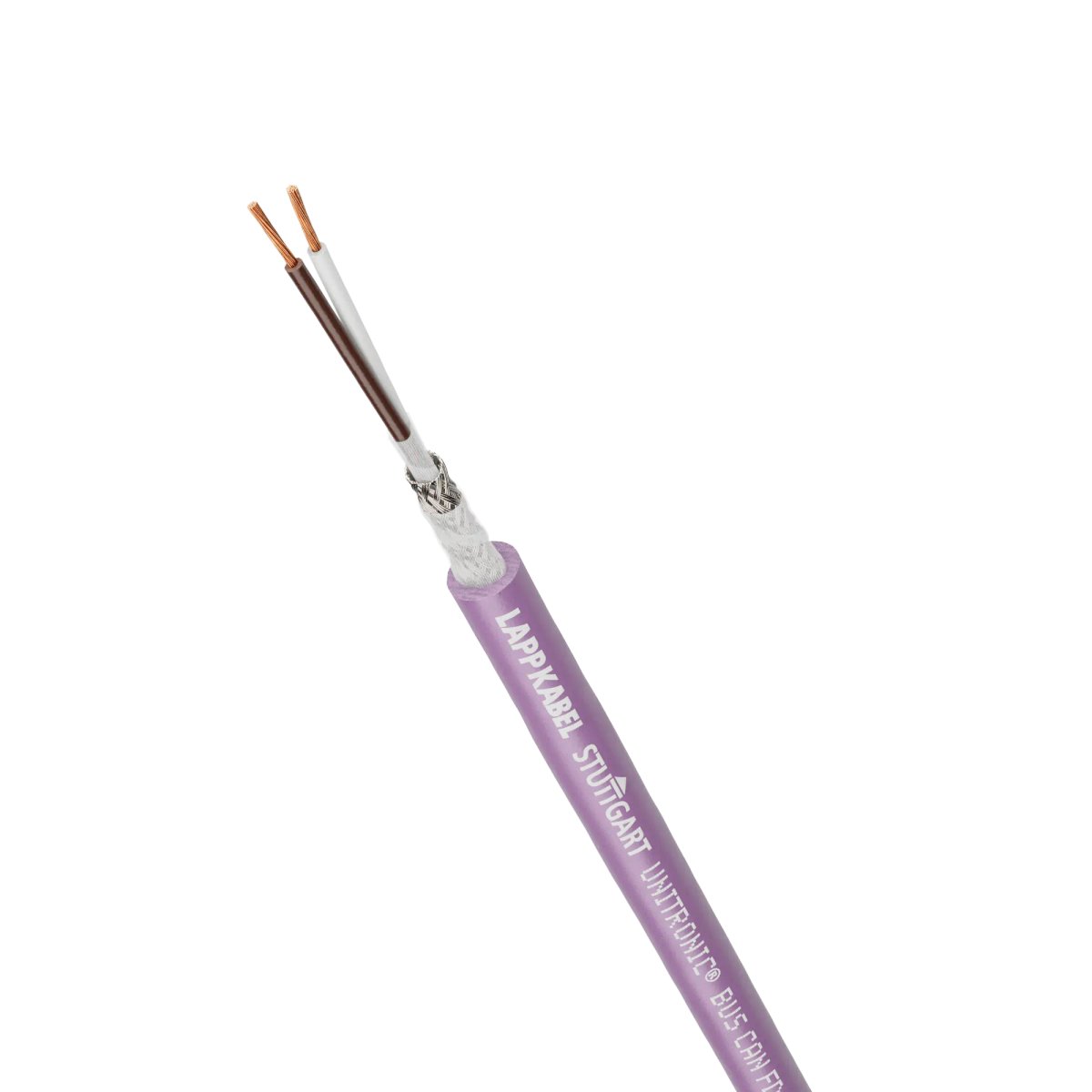

Busleitung; CAN; Schleppkette; Nennwellenwiderstand: 120; 1x2x0.25 mm²; PUR; violett; 6.4 mm; cUL listed
Vorteile
- Ein- bzw. zweipaarige Leitung mit unterschiedlichen Leiterquerschnitten für die sichere Datenübertragung bei zunehmender Übertragungslänge.
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad (F/UTP).
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Für die Feldbuskommunikation in CAN und CAN FD-basierten Netzwerken.
- Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Einsetzbar in trockenen und feuchten Räumen.
- PUR-Außenmantel hält hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
40 kg/km |
| Kupferzahl |
24 kg/km |
| gültiges Feldbus oder Ethernet System |
CAN |
| Industrie Segment |
Automotive; Baumaschinen; Stromnetze; Lüftungs- & Klimatechnik; Intralogistik; Aufzüge; Robotik; Schiffbau |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennwellenwiderstand |
120 Ω |
| Signalausbreitungsgeschwindigkeit (nom.) |
0,76 c |
Produktaufbau
| Leitungsabmessung |
1X2X0.25 |
| Leiternennquerschnitt (metrisch) |
0,25 mm² |
| Leiternennquerschnitt (AWG) |
24 AWG |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Verseilart |
Twisted-pair |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
6,4 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
violett |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
64 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
96 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
13 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
83,2 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-30 °C |
| Temperatur, dynamisch dauerbewegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, dynamisch dauerbewegt max |
70 °C |
| Temperatur, dynamisch dauerbewegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Ja |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; CAN; Cable chain; Nominal surge impedance: 120; 1x2x0.25 mm²; PUR; violet; 6.4 mm; cUL listed
Benefits
- Single- or twin-pair cable with different conductor cross-sections for reliable data transmission at increasing transmission lengths.
- Ideal protection against electromagnetic interference thanks to copper stranded shielding with a high degree of coverage (F/UTP).
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For fieldbus communication in CAN and CAN FD-based networks.
- Cable design allows highly flexible, continuously moving use in moving machine parts and in cable chains.
- Can be used in dry and damp spaces.
- The PUR outer sheath withstands high mechanical loads.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
40 kg/km |
| Copper index |
24 kg/km |
| valid fieldbus or Ethernet system |
CAN |
| Industry segment |
Automotive; Construction Machinery; Power Grids; HVAC; Intralogistics; Lifts & Elevators; Robotics; Ships & boats |
| customs code |
85444993 |
Electrical parameters
| Nominal surge impedance |
120 Ω |
| Signal propagation speed (nom.) |
0.76 c |
Product design
| Cable dimensions |
1X2X0.25 |
| Nominal conductor cross-section (metric) |
0.25 mm² |
| Nominal conductor cross-section (AWG) |
24 AWG |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Stranding type |
Twisted-pair |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| With rodent protection |
No |
| Nominal outer diameter |
6.4 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
violet |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
64 mm |
| Minimum bending radius, dynamic continuously flexing |
15 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
96 mm |
| Minimum bending radius, occasionally flexing |
13 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
83.2 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-30 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-30 °C |
| Temperature, dynamic continuously flexing |
-30 °C to 70 °C max. conductor temperature |
| Temperature, dynamic continuously flexing max |
70 °C |
| Temperature, dynamic continuously flexing min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
Yes |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
