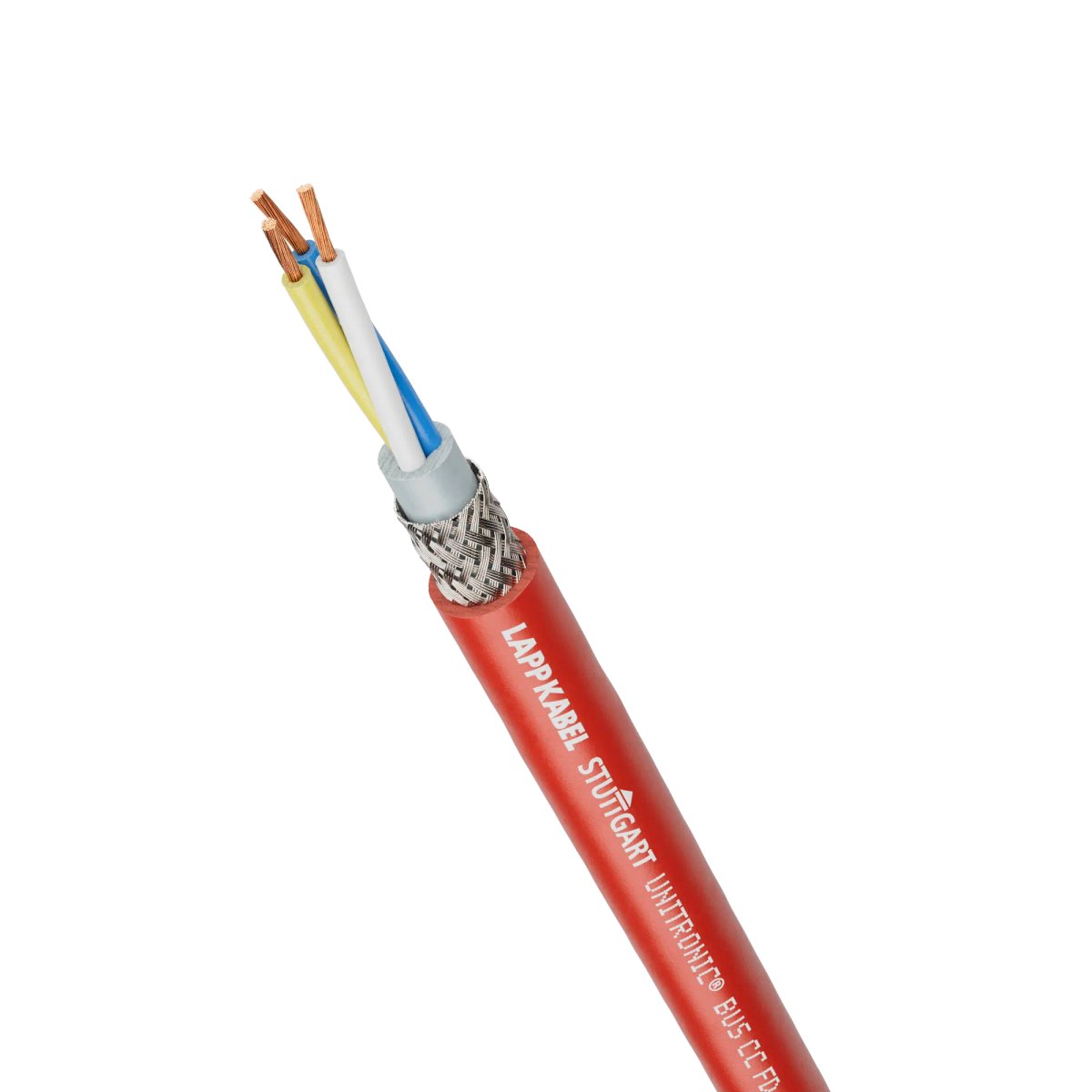

Busleitung; CC-Link; Schleppkette; Nennwellenwiderstand: 110; PUR; rot; cUL listed
Vorteile
- Das CC-Link®-System wurde von Mitsubishi Electric Automation, Japan, entwickelt.
Anwendungsbereiche
- CC-Link® (Control & Communication Link) = Feldbus-Netzwerk, für Steuerungs- als auch Informationsdaten, um eine effiziente, integrierte Fertigungs- und Prozeßautomation zu gewährleisten.
- Für hochflexible Anwendung (Schleppketten, häufig bewegte Maschinenteile)
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
84 kg/km |
| Kupferzahl |
39.9 kg/km |
| gültiges Feldbus oder Ethernet System |
CC-Link |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Prüfspannung |
2 kV |
| Nennwellenwiderstand |
110 Ω |
Produktaufbau
| Leitungsabmessung |
3X20 AWG |
| Leiternennquerschnitt (AWG) |
20 AWG |
| Leiternenndurchmesser (mm) |
1 mm |
| Führender Leiterquerschnitt |
AWG |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
3 |
| Verseilart |
Bündelverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm |
90 % |
| Nennaussendurchmesser |
8,5 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
rot |
| Außenmantelfarbe RAL Ton |
RAL 3000 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
34 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
68 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
68 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Ja |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- CC-Link® ist ein registriertes Warenzeichen der CC-Link Partner Association, Japan (CLPA).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; CC-Link; Cable chain; Nominal surge impedance: 110; PUR; red; cUL listed
Benefits
- The CC-Link® system was developed by Mitsubishi Electric Automation, Japan.
Applications
- CC-Link® (Control & Communication Link) = field bus network, for both control as well as information data to provide efficient, integrated factory and process automation.
- For highly flexible applications (power chains, moving machine parts)
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
84 kg/km |
| Copper index |
39.9 kg/km |
| valid fieldbus or Ethernet system |
CC-Link |
| customs code |
85444993 |
Electrical parameters
| Test voltage |
2 kV |
| Nominal surge impedance |
110 Ω |
Product design
| Cable dimensions |
3X20 AWG |
| Nominal conductor cross-section (AWG) |
20 AWG |
| Nominal conductor diameter (mm) |
1 mm |
| Leading conductor cross-section |
AWG |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
3 |
| Stranding type |
Bundle stranding |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Optical degree of coverage of the stranded screening, overall screen |
90 % |
| Nominal outer diameter |
8.5 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
red |
| Cable sheath RAL colour |
RAL 3000 |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
34 mm |
| Minimum bending radius, dynamic continuously flexing |
8 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
68 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
68 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
Yes |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- CC-Link® is a registered trademark of CC-Link Partner Association, Japan (CLPA).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
