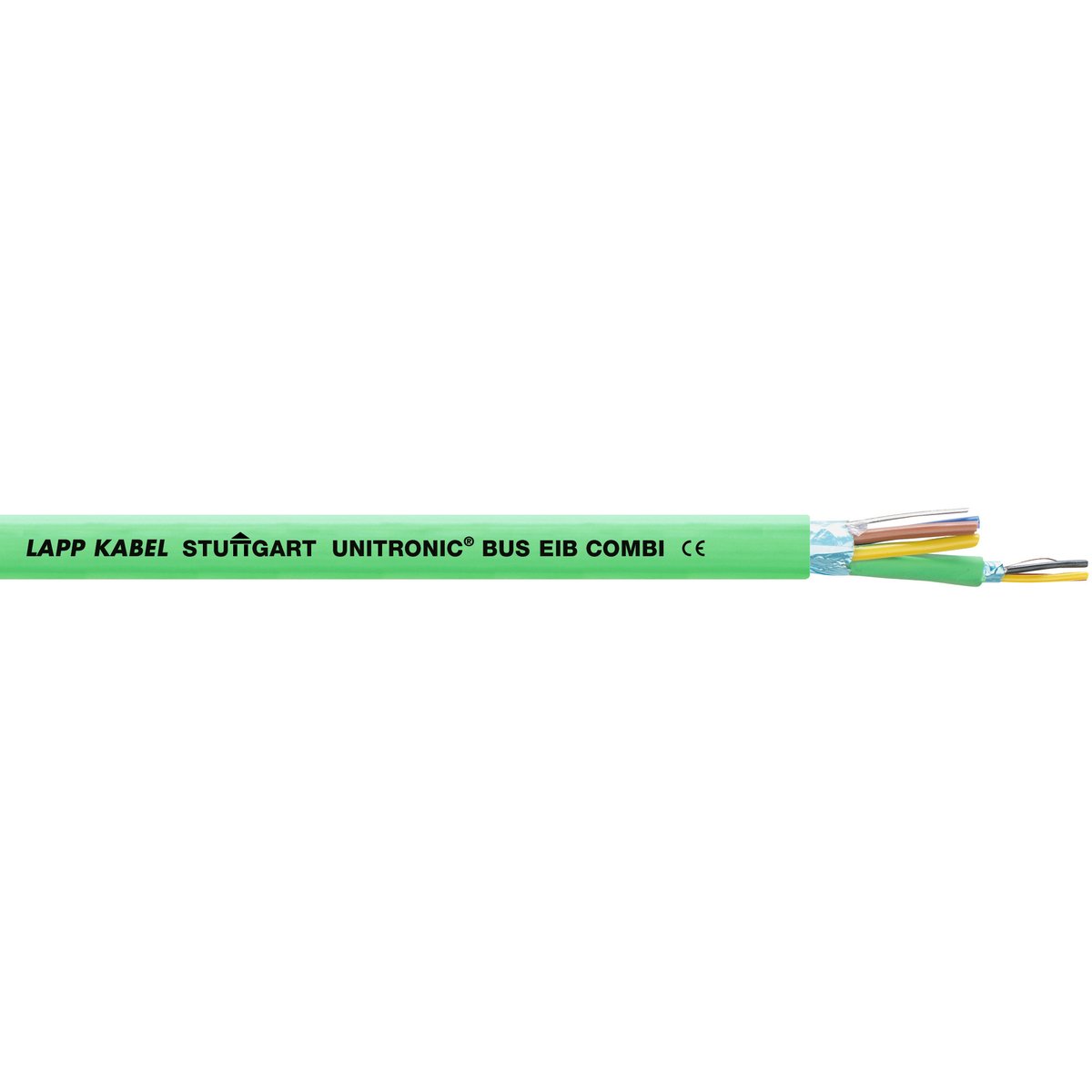

Busleitung; KNX/ EIB; feste Verlegung; PVC; grün; 2X2X0.8+3X1.5
Vorteile
- Verbindet alle KNX-Teilnehmer über einen gemeinsamen Bus.
- Idealer Schutz vor elektromagnetischer Störung dank Verseilung als Sternvierer sowie statische Schirmung mittels aluminiumkaschierter Folie und Kupfer-Beilauflitze für die Schirmkontaktierung.
- Auch als Variante mit halogenfreiem LSZH-Außenmantel zur Einhaltung besonderer Brandschutzanforderungen erhältlich.
- Auch als Variante mit 3 separaten Leistungsadern zur gleichzeitigen Energieversorgung erhältlich.
Anwendungsbereiche
- Zur Verwendung in der Gebäudeautomation.
- Für die Kommunikation zwischen Geräten im KNX-Bussystem (ehemals EIB-Bussystem).
- Typische Verwendungsbereiche sind die dezentrale Steuerung von z. B. Beleuchtung, Heizung, Klima, Lüftung, Energiemanagement, Jalousie, Zeiterfassung, Schließanlagen etc.
- Zur festen Verlegung in Rohren und geschlossenen Installationskanälen sowie auf, in und unter Putz.
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
128 kg/km |
| Kupferzahl |
64 kg/km |
| gültiges Feldbus oder Ethernet System |
KNX/ EIB |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
250 V |
| Prüfspannung Ader/Ader |
4 kV |
Produktaufbau
| Leiter Anzahl/Größe |
2X2X0.8+3X1.5 |
| Leiternenndurchmesser (mm) |
0,8 mm |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
eindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
7 |
| Anzahl Paare |
2 |
| Verseilart |
Sternvierer |
| Geschirmt |
Ja |
| Nennaussendurchmesser |
12,7 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grün |
| Außenmantelfarbe RAL Ton |
RAL 6017 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Minimaler Biegeradius, festverlegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
63,5 mm |
| Temperatur, fest verlegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; KNX/ EIB; Fixed installation; PVC; green; 2X2X0.8+3X1.5
Applications
- For use in building automation.
- Can be used in dry, damp and wet spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
128 kg/km |
| Copper index |
64 kg/km |
| valid fieldbus or Ethernet system |
KNX/ EIB |
| Industry segment |
Building Automation |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
250 V |
| Test voltage core/core |
4 kV |
Product design
| Conductor number/size |
2X2X0.8+3X1.5 |
| Nominal conductor diameter (mm) |
0.8 mm |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Conductor design |
solid conductor |
| Including protective earth |
No |
| Number of cores |
7 |
| Number of pairs |
2 |
| Stranding type |
Star quad |
| Shielded |
Yes |
| Nominal outer diameter |
12.7 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
green |
| Cable sheath RAL colour |
RAL 6017 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| Minimum bending radius, stationary |
5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
63.5 mm |
| Temperature, fixed installation |
-30 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
