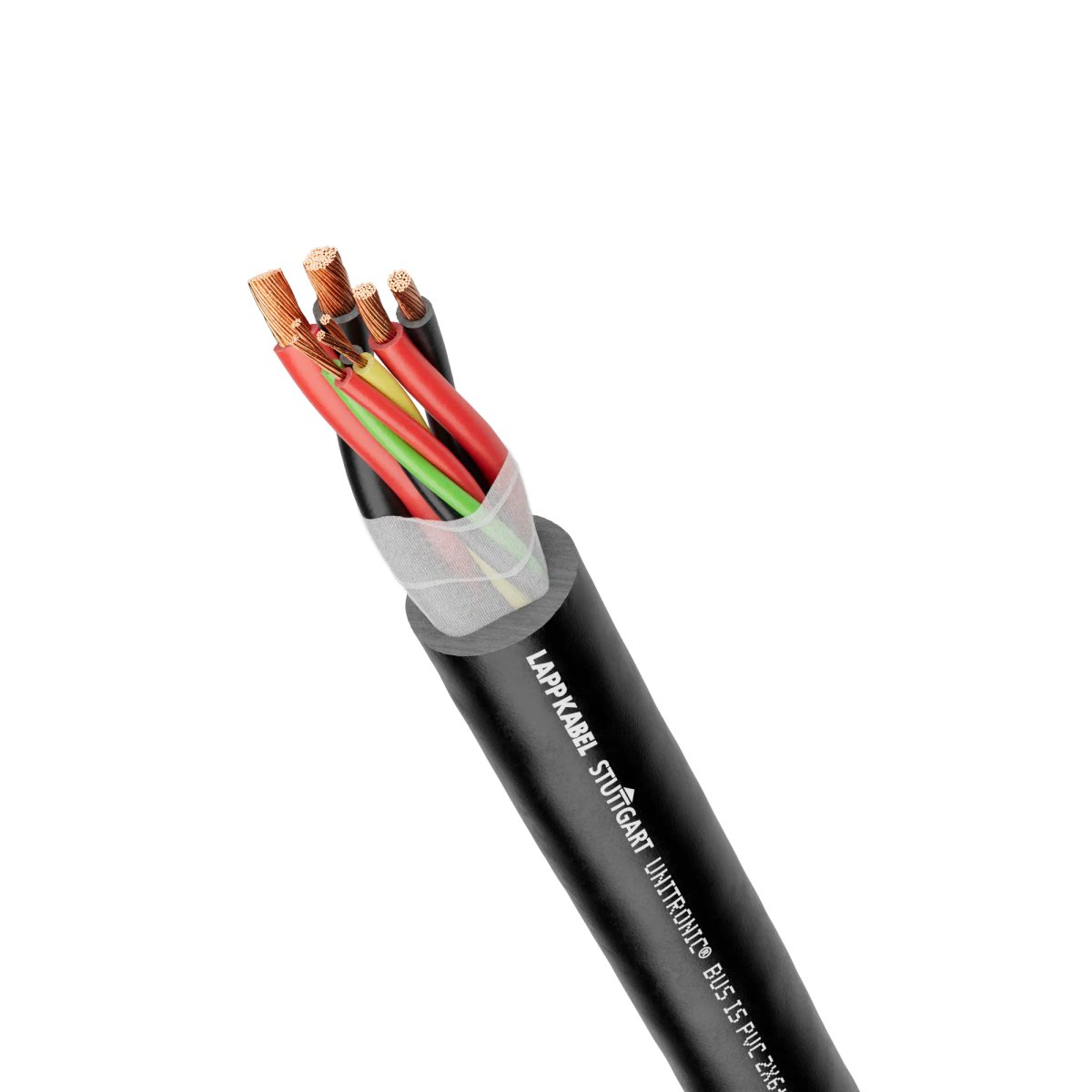

Busleitung; ISOBUS; feste Verlegung; Nennwellenwiderstand: 75; 2X6+2X2.5+1X4X0.5; PVC; schwarz
Vorteile
- Leitung nach ISOBUS Standard (ISO 11783-2) für den Einsatz an landwirtschaftlichen Fahrzeugen
- HYBRID: Leitung für Datenübertragung und Spannungsversorgung
Anwendungsbereiche
- Verbindungsleitung zwischen Traktor und gezogener Maschine
- Für Außenanwendungen
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
312 kg/km |
| Kupferzahl |
182.4 kg/km |
| gültiges Feldbus oder Ethernet System |
ISOBUS |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
60 V |
| Nennwellenwiderstand |
75 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
2X6+2X2.5+1X4X0.5 |
| Leiternennquerschnitt (metrisch) |
6 mm² |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feindrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Leitungselement 1 |
Leistungsader: 2X6 |
| Leitungselement 2 |
Leistungsader: 2×2.5 |
| Leitungselement 3 |
Leistungsader: 4×0.5 |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Ja |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
15,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
schwarz |
| Außenmantelfarbe RAL Ton |
RAL 9005 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
156 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
234 mm |
| Temperatur, fest verlegt |
-30 °C bis 85 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
85 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; ISOBUS; Fixed installation; Nominal surge impedance: 75; 2X6+2X2.5+1X4X0.5; PVC; black
Benefits
- Cable according ISOBUS standard (ISO 11783-2) for use in agricultural vehicles.
- HYBRID: cable for data transmission + power supply
Applications
- Connection cable between tractor and pulled machinery
- For outdoor applications
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
312 kg/km |
| Copper index |
182.4 kg/km |
| valid fieldbus or Ethernet system |
ISOBUS |
| customs code |
85444995 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
60 V |
| Nominal surge impedance |
75 Ω |
Product design
| Conductor number/size |
2X6+2X2.5+1X4X0.5 |
| Nominal conductor cross-section (metric) |
6 mm² |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Conductor design |
fine-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Cable element 1 |
Power core: 2X6 |
| Cable element 2 |
Power core: 2×2.5 |
| Cable element 3 |
Power core: 4×0.5 |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
Yes |
| With rodent protection |
No |
| Nominal outer diameter |
15.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
black |
| Cable sheath RAL colour |
RAL 9005 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
156 mm |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
234 mm |
| Temperature, fixed installation |
-30 °C to 85 °C max. conductor temperature |
| Temperature, fixed installation max |
85 °C |
| Temperature, fixed installation min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
