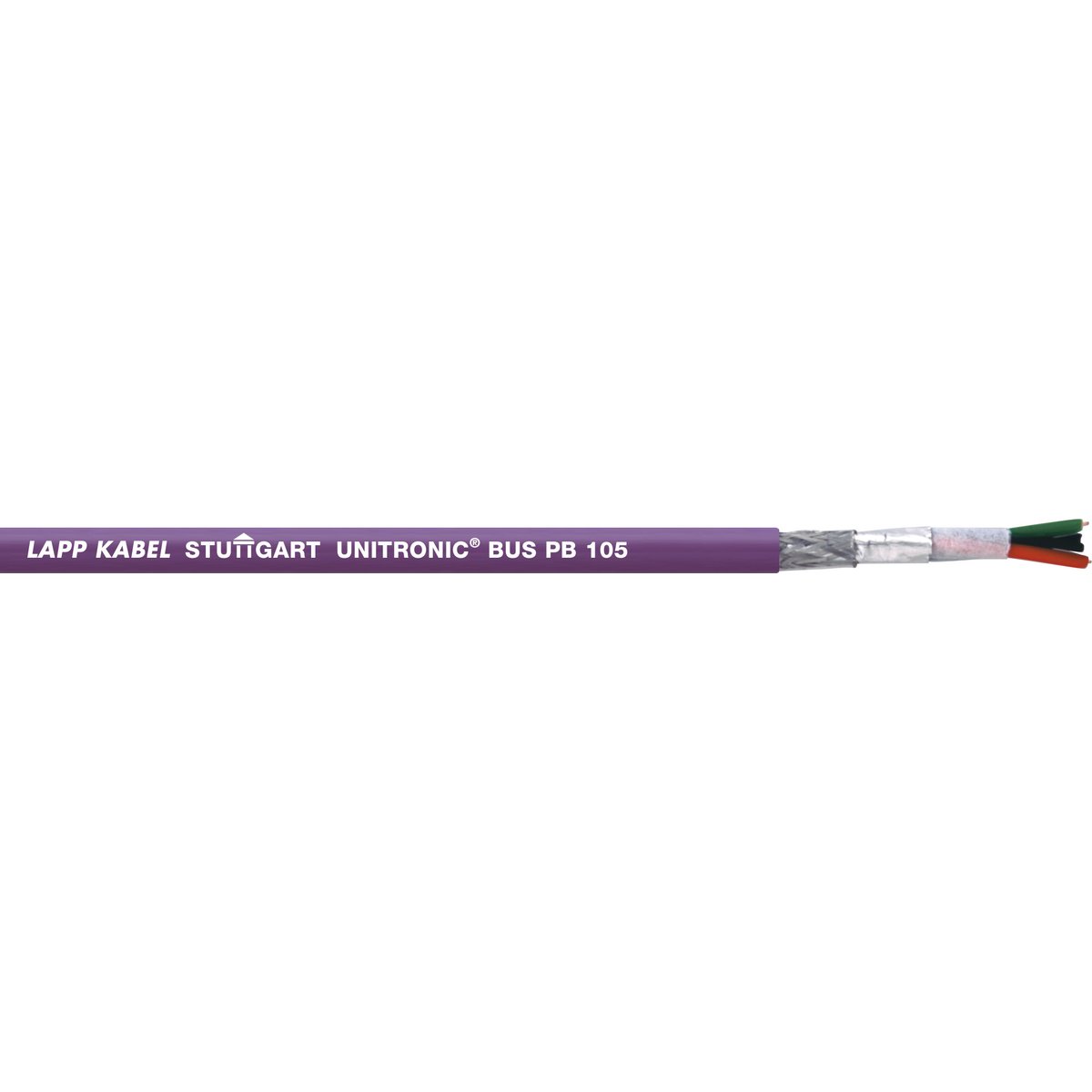

Busleitung; PROFIBUS DP; feste Verlegung; Nennwellenwiderstand: 150; PVC; violett
Vorteile
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
Anwendungsbereiche
- Für die Feldbuskommunikation in PROFIBUS®-DP-basierten Netzwerken.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen, erhöht ölbeständig und flammwidrig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
72 kg/km |
| Kupferzahl |
30.1 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS DP |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
100 V |
| Prüfspannung Ader/Ader |
1.5 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Nennwellenwiderstand |
150 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1x2x0,64 |
| Leiternenndurchmesser (mm) |
0,64 mm |
| Drahtzahl |
7 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Bewicklung über Schirm |
Vliesbewicklung |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
2,55 mm |
| Nennaussendurchmesser |
8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polypropylen |
| Grundmaterial der Aderisolation, Kurzform |
PP |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
violett |
| Außenmantelfarbe RAL Ton |
RAL 4001 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Temperatur, fest verlegt |
-30 °C bis 105 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
105 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- LAPP Kabel ist Mitglied der PROFIBUS Nutzer Organisation (PNO).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS DP; Fixed installation; Nominal surge impedance: 150; PVC; violet
Benefits
- Ideal protection against electromagnetic interference thanks to double shielding made of aluminium-laminated foil and copper stranded shielding with a high degree of coverage.
Applications
- For fixed installation and occasional movement.
- Can be used in dry and damp spaces.
- PVC outer sheath is resistant to acids and alkalis and has increased oil resistance and flame retardance.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
72 kg/km |
| Copper index |
30.1 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS DP |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
100 V |
| Test voltage core/core |
1.5 kV |
| Test voltage core/screening |
1.5 kV |
| Nominal surge impedance |
150 Ω |
Product design
| Conductor number/size |
1x2x0,64 |
| Nominal conductor diameter (mm) |
0.64 mm |
| Number of wires |
7 |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Wrapping over screening |
Fleece wrapping |
| With armouring |
No |
| With rodent protection |
No |
| Nominal core diameter |
2.55 mm |
| Nominal outer diameter |
8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polypropylene |
| Core insulation basic material, short form |
PP |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
violet |
| Cable sheath RAL colour |
RAL 4001 |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| Windable |
No |
| Temperature, fixed installation |
-30 °C to 105 °C max. conductor temperature |
| Temperature, fixed installation max |
105 °C |
| Temperature, fixed installation min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- LAPP Kabel is a member of the PROFIBUS user organisation (PNO).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
