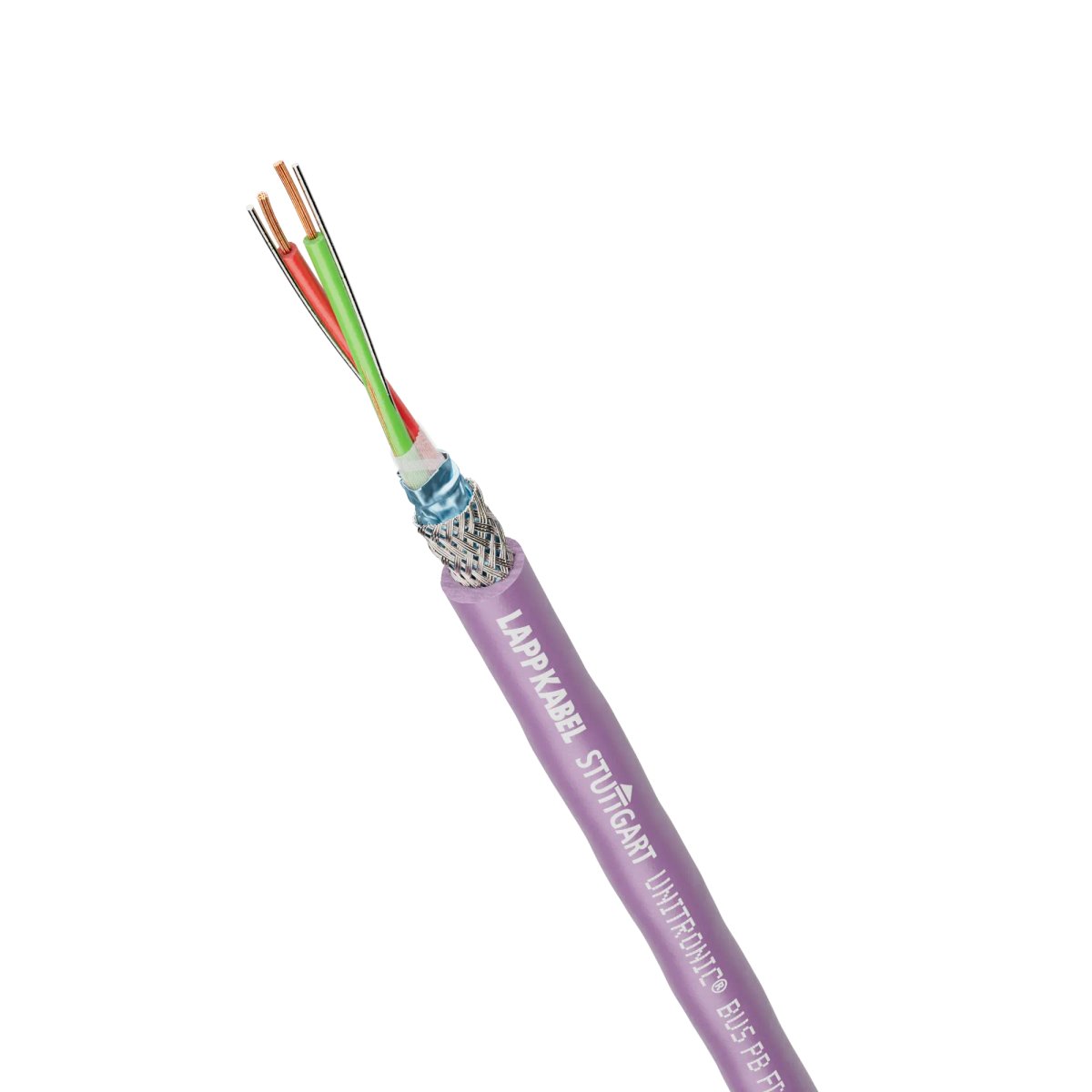

Busleitung; PROFIBUS DP; Schleppkette; Nennwellenwiderstand: 150; PUR; violett
Vorteile
- Leitungen können sowohl für PROFIBUS-DP, PROFIBUS-FMS als auch FIP eingesetzt werden
- Einsatz überall dort, wo die Kombination Außenmantel mit Eigenschaften ähnlich Polyurethan, Halogenfreiheit und erhöhte Flammwidrigkeit gewünscht wird
- Durch zweifache Schirmung Verlegung in elektromagnetisch belasteten Bereichen geeignet
Anwendungsbereiche
- Für hochflexible Anwendung (Schleppketten, häufig bewegte Maschinenteile)
- PROFIBUS DP (gemäß DIN 19245 und EN 50170, z.B.für SIEMENS SIMATIC® NET, auch für FIP Factory Instrumentation Protocol).
- Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
64 kg/km |
| Kupferzahl |
30.1 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS DP |
| Industrie Segment |
Stromnetze; Schiffbau; Erneuerbare Energien: Solar |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Prüfspannung Ader/Ader |
1.5 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Nennwellenwiderstand |
150 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1X2X24AWG |
| Leiternennquerschnitt (AWG) |
24 AWG |
| Leiternenndurchmesser (mm) |
0,64 mm |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Bewicklung Paar |
Vliesbewicklung |
| Optischer Bedeckungsgrad des Schirmgeflechts Paarschirmung |
85 % |
| Verseilart |
Twisted-pair |
| Zusätzliches Verseilelement |
Beilauflitze |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Mit Tragorgan |
Nein |
| Nenndurchmesser der Ader |
2,55 mm |
| Nennaussendurchmesser |
8 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
violett |
| Außenmantelfarbe RAL Ton |
RAL 4001 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Ja |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
48 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
64 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
64 mm |
| Torsion |
Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen |
| Temperatur, dynamisch dauerbewegt |
-30 °C bis 70 °C max. Leitertemperatur |
| Temperatur, dynamisch dauerbewegt max |
70 °C |
| Temperatur, dynamisch dauerbewegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2, Methode A (Farbänderung zulässig) |
| Halogenfrei |
Ja |
| Ölbeständig |
Ja |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- SIMATIC® ist ein eingetragenes Warenzeichen der SIEMENS AG. FIP ist ein eingetragenes Warenzeichen der World FIP.
- LAPP Kabel ist Mitglied der PROFIBUS Nutzer Organisation (PNO).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS DP; Cable chain; Nominal surge impedance: 150; PUR; violet
Benefits
- Cables can be used for PROFIBUS-DP as well as PROFIBUS-FMS and FIP
- For use where the combination of a halogen-free outer sheath with properties similar to PUR and enhanced flame-retardance is required
- Due double screening it is suitable for installation in electromagnetically demanding areas
Applications
- For highly flexible applications (power chains, moving machine parts)
- PROFIBUS DP (in accordance with DIN 19245 and EN 50170, e.g. for SIEMENS SIMATIC® NET, also suitable for FIP – Factory Instrumentation Protocol).
- Suitable for torsional applications which are typical for the loop in wind turbine generators (WTG)
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
64 kg/km |
| Copper index |
30.1 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS DP |
| Industry segment |
Power Grids; Ships & boats; Renewable Energy: Solar |
| customs code |
85444995 |
Electrical parameters
| Test voltage core/core |
1.5 kV |
| Test voltage core/screening |
1.5 kV |
| Nominal surge impedance |
150 Ω |
Product design
| Conductor number/size |
1X2X24AWG |
| Nominal conductor cross-section (AWG) |
24 AWG |
| Nominal conductor diameter (mm) |
0.64 mm |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Pair wrapping |
Fleece wrapping |
| Optical degree of coverage of the braided shielding pair shielding |
85 % |
| Stranding type |
Twisted-pair |
| Additional stranding element |
Drain wire |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| With supporting core |
No |
| Nominal core diameter |
2.55 mm |
| Nominal outer diameter |
8 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
violet |
| Cable sheath RAL colour |
RAL 4001 |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
Yes |
| Windable |
No |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
48 mm |
| Minimum bending radius, dynamic continuously flexing |
8 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
64 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
64 mm |
| Torsion |
for +/- 150 °/m and min. 5 °C up to 5000 Torsion cycles |
| Temperature, dynamic continuously flexing |
-30 °C to 70 °C max. conductor temperature |
| Temperature, dynamic continuously flexing max |
70 °C |
| Temperature, dynamic continuously flexing min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2, method A (colour change permitted) |
| Halogen-free |
Yes |
| Oil-resistant |
Yes |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- SIMATIC® is a registered trademark of SIEMENS AG. FIP is a registered trademark of World FIP.
- LAPP Kabel is a member of the PROFIBUS user organisation (PNO).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
