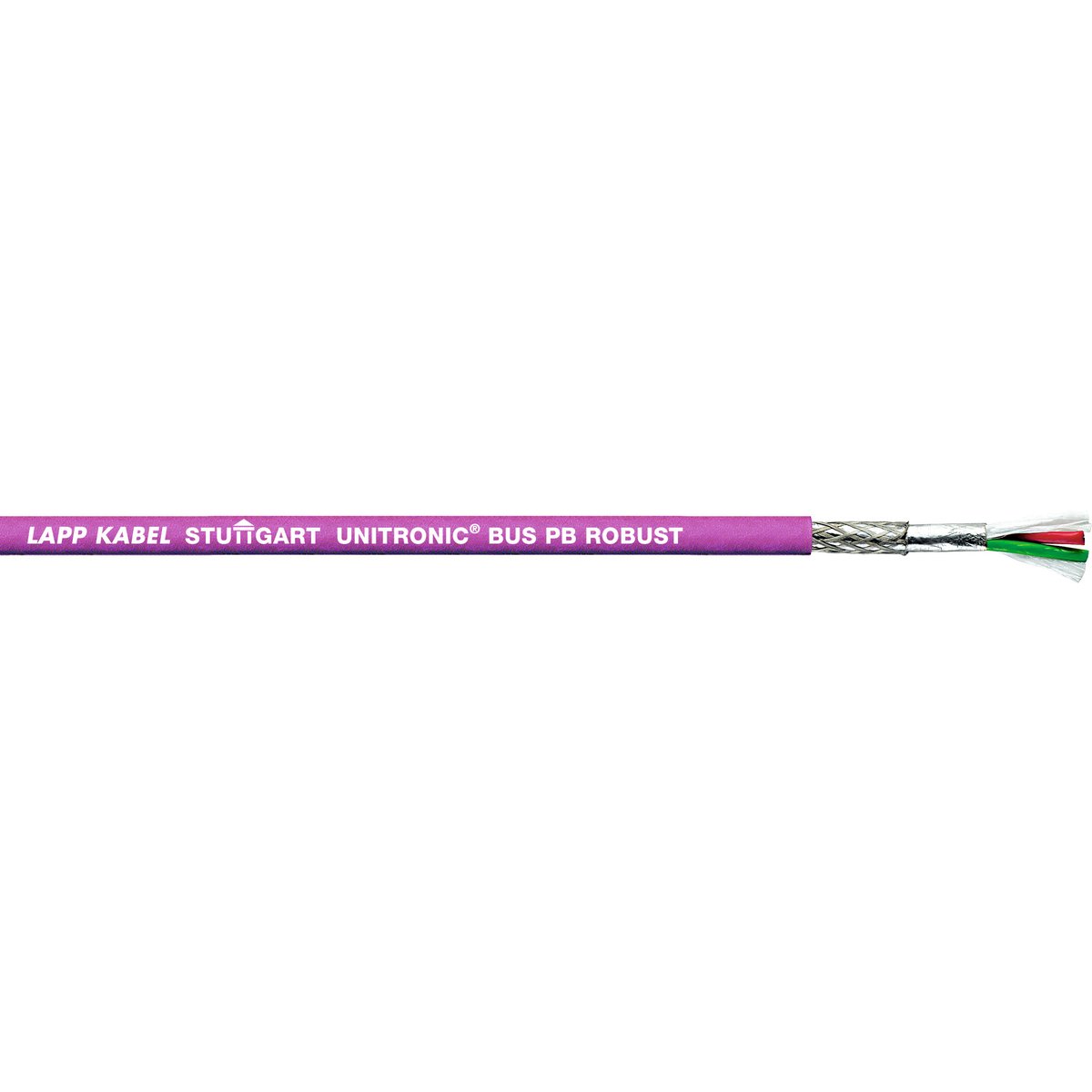

Busleitung; PROFIBUS DP; feste Verlegung; Nennwellenwiderstand: 150; TPE; violett
Vorteile
- Robuste PROFIBUS-Leitung für den Einsatz unter problematischen Umgebungsbedingungen
Anwendungsbereiche
- Einsatz für PROFIBUS-DP bzw. FIP in rauer industrieller Umgebung
- Feste Verlegung
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
65 kg/km |
| Kupferzahl |
26 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS DP |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
250 V |
| Prüfspannung Ader/Ader |
1.5 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Schleifenwiderstand bei 20°C |
110 Ω/km |
| Nennwellenwiderstand |
150 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1x2x0,64 |
| Leiternenndurchmesser (mm) |
0,64 mm |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Bewicklung über Schirm |
Kunststofffolie |
| Mit Bewehrung |
Nein |
| Mit Nagetierschutz |
Nein |
| Mit Tragorgan |
Nein |
| Nenndurchmesser der Ader |
2,55 mm |
| Nennaussendurchmesser |
7,8 mm |
| Leitungsform |
rund |
| Mit Schutzleiter |
Nein |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Thermoplastische Elastomere |
| Grundmaterial des Außenmantels, Kurzform |
TPE |
| Mit verstärktem Außenmantel |
Nein |
| Außenmantelfarbe |
violett |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
78 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
19 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
148,2 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| UV-beständig nach |
EN ISO 4892-2, Methode A (Farbänderung zulässig) |
| Halogenfrei |
Nein |
| Ölbeständig |
Ja |
| LABS-frei |
Nein |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Ecolab zertifiziert |
Ja |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- SIMATIC® ist ein eingetragenes Warenzeichen der SIEMENS AG. FIP ist ein eingetragenes Warenzeichen der World FIP.
- LAPP Kabel ist Mitglied der PROFIBUS Nutzer Organisation (PNO).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS DP; Fixed installation; Nominal surge impedance: 150; TPE; violet
Benefits
- Robust PROFIBUS cable for use under harsh environmental conditions
Applications
- For use for PROFIBUS-DP or FIP in harsh industrial environments
- Fixed Installation
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
65 kg/km |
| Copper index |
26 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS DP |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
250 V |
| Test voltage core/core |
1.5 kV |
| Test voltage core/screening |
1.5 kV |
| Loop resistance at 20°C |
110 Ω/km |
| Nominal surge impedance |
150 Ω |
Product design
| Conductor number/size |
1x2x0,64 |
| Nominal conductor diameter (mm) |
0.64 mm |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| Wrapping over screening |
Plastic film |
| With armouring |
No |
| With rodent protection |
No |
| With supporting core |
No |
| Nominal core diameter |
2.55 mm |
| Nominal outer diameter |
7.8 mm |
| Cable shape |
Round |
| With protective earth |
No |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Thermoplastic elastomers |
| Basic material of outer sheath, short form |
TPE |
| With reinforced outer sheath |
No |
| Outer sheath colour |
violet |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
78 mm |
| Minimum bending radius, occasionally flexing |
19 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
148.2 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| UV-resistant according to |
EN ISO 4892-2, method A (colour change permitted) |
| Halogen-free |
No |
| Oil-resistant |
Yes |
| PWIS-free |
No |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| Ecolab certified |
Yes |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- SIMATIC® is a registered trademark of SIEMENS AG. FIP is a registered trademark of World FIP.
- LAPP Kabel is a member of the PROFIBUS user organisation (PNO).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
