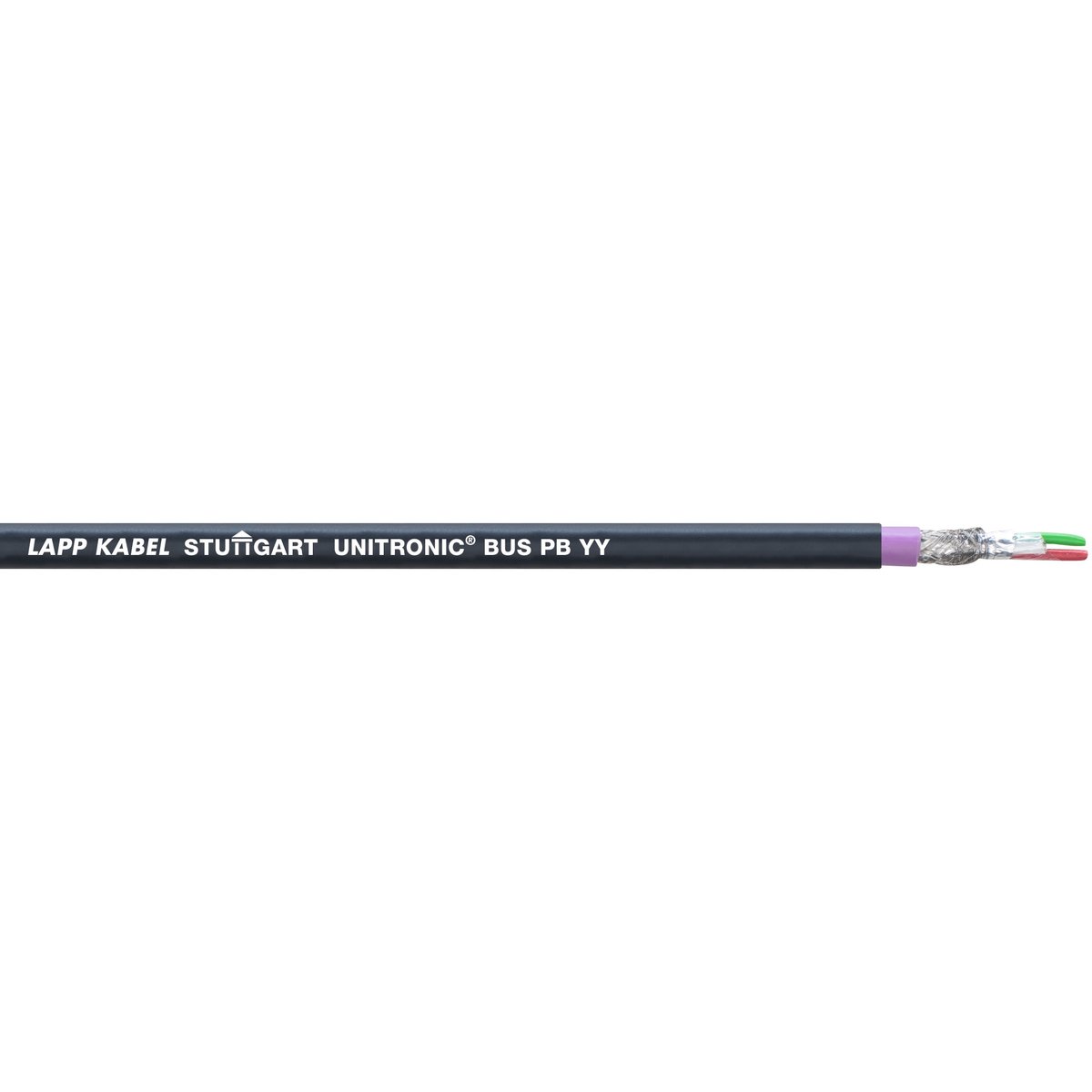

Busleitung; PROFIBUS DP; feste Verlegung; Nennwellenwiderstand: 150; PVC; schwarz
Vorteile
- Leitungen können sowohl für PROFIBUS-DP, PROFIBUS-FMS als auch FIP eingesetzt werden
- Robust, UV- und witterungsbeständig
Anwendungsbereiche
- PROFIBUS DP (gemäß DIN 19245 und EN 50170, z.B.für SIEMENS SIMATIC® NET, auch für FIP Factory Instrumentation Protocol).
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
87 kg/km |
| Kupferzahl |
30.1 kg/km |
| gültiges Feldbus oder Ethernet System |
PROFIBUS DP |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
250 V |
| Prüfspannung Ader/Ader |
1.5 kV |
| Prüfspannung Ader/Schirm |
1.5 kV |
| Nennwellenwiderstand |
150 Ω |
Produktaufbau
| Leiter Anzahl/Größe |
1x2x0,64 |
| Leiternenndurchmesser (mm) |
0,64 mm |
| Drahtzahl |
1 |
| Leitermaterial |
blankes Kupfer |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Anzahl Paare |
1 |
| Bewicklung Paar |
Kunststofffolie |
| Verseilart |
Twisted-pair |
| Zusätzliches Verseilelement |
Beilauflitze |
| Bewicklung über Verseilung |
Kunststofffolie |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; verzinntes Kupfergeflecht |
| Mit Bewehrung |
Ja |
| Bewehrungsart |
doppelter Außenmantel |
| Mit Nagetierschutz |
Nein |
| Nenndurchmesser der Ader |
2,55 mm |
| Nennaussendurchmesser |
9,5 mm |
| Leitungsform |
rund |
| Mit Schutzleiter |
Nein |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Innenmantels |
Polyvinylchlorid |
| Grundmaterial des Innenmantels Kurzform |
PVC |
| Innenmantel Farbe |
violett |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Mit verstärktem Außenmantel |
Nein |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Verlegeart |
Erdverlegung |
| Für Dauerbiegung |
Nein |
| Erdverlegbar |
direkt; im Kabelgraben; im Schutzrohr |
| Für Torsionsbelastung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
95 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Nein |
| UV-beständig |
Ja |
| Witterungsbeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| TÜV zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- SIMATIC® ist ein eingetragenes Warenzeichen der SIEMENS AG. FIP ist ein eingetragenes Warenzeichen der World FIP.
- LAPP Kabel ist Mitglied der PROFIBUS Nutzer Organisation (PNO).
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; PROFIBUS DP; Fixed installation; Nominal surge impedance: 150; PVC; black
Benefits
- Cables can be used for PROFIBUS-DP as well as PROFIBUS-FMS and FIP
- Rugged, UV-resistant and weatherproof
Applications
- PROFIBUS DP (in accordance with DIN 19245 and EN 50170, e.g. for SIEMENS SIMATIC® NET, also suitable for FIP – Factory Instrumentation Protocol).
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
87 kg/km |
| Copper index |
30.1 kg/km |
| valid fieldbus or Ethernet system |
PROFIBUS DP |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
250 V |
| Test voltage core/core |
1.5 kV |
| Test voltage core/screening |
1.5 kV |
| Nominal surge impedance |
150 Ω |
Product design
| Conductor number/size |
1x2x0,64 |
| Nominal conductor diameter (mm) |
0.64 mm |
| Number of wires |
1 |
| Conductor material |
Bare copper |
| Including protective earth |
No |
| Number of cores |
2 |
| Number of pairs |
1 |
| Pair wrapping |
Plastic film |
| Stranding type |
Twisted-pair |
| Additional stranding element |
Drain wire |
| Wrapping over stranding |
Plastic film |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Tin-plated copper braiding |
| With armouring |
Yes |
| Armouring type |
Double outer sheath |
| With rodent protection |
No |
| Nominal core diameter |
2.55 mm |
| Nominal outer diameter |
9.5 mm |
| Cable shape |
Round |
| With protective earth |
No |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of inner sheath |
Polyvinylchloride |
| base material inner sheath shortname |
PVC |
| Inner sheath colour |
violet |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| With reinforced outer sheath |
No |
| Outer sheath colour |
black |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| Installation type |
Underground installation |
| For permanent bending |
No |
| Suitable for underground installation |
direct; in cable trench; in protective cable conduit |
| For torsional load |
No |
| Windable |
No |
| Minimum bending radius, stationary |
10 x outer diameter |
| Minimum bending radius in mm, fixed installation |
95 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
No |
| UV-resistant |
Yes |
| Weather-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| TÜV certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- SIMATIC® is a registered trademark of SIEMENS AG. FIP is a registered trademark of World FIP.
- LAPP Kabel is a member of the PROFIBUS user organisation (PNO).
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
