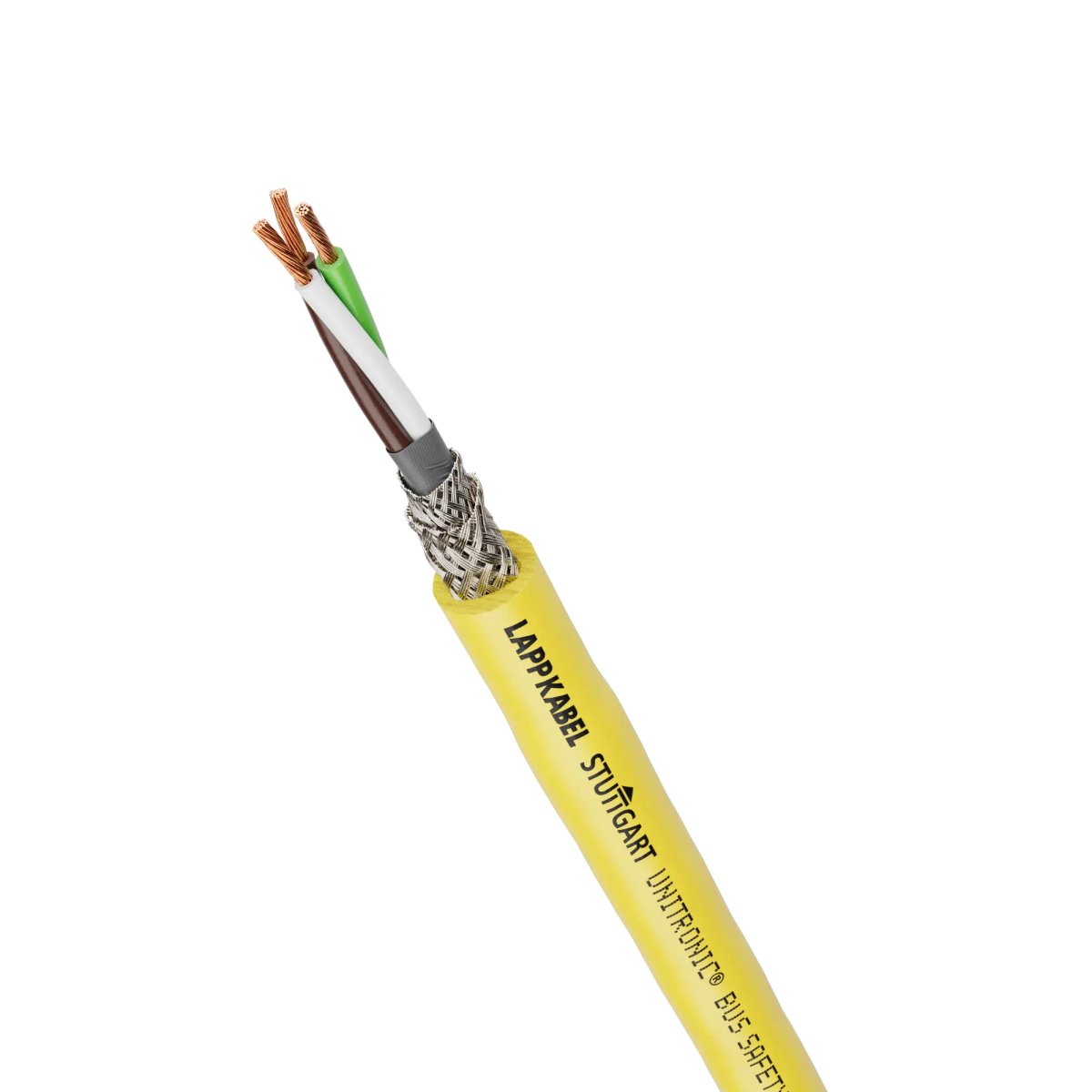

Busleitung; SafetyBus; feste Verlegung; Nennwellenwiderstand: 120; gelb
Vorteile
- Zur seriellen Übertragung sicherheitsgerichteter Daten
Anwendungsbereiche
- UNITRONIC BUS SAEFTY – feste VerlegungUNITRONIC BUS SAEFTY FD P – hochflexible Anwendung
- Für Systeme wie z.B.SafetyBUS p® auf Basis des bewährten CAN-Bussystems
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Busleitung |
| Gewicht |
68 kg/km |
| Kupferzahl |
49 kg/km |
| gültiges Feldbus oder Ethernet System |
SafetyBus |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
250 V |
| Prüfspannung Ader/Ader |
3 kV |
| Nennwellenwiderstand |
120 Ω |
Produktaufbau
| Leitungsabmessung |
3X0.75 |
| Leiternennquerschnitt (metrisch) |
0,75 mm² |
| Führender Leiterquerschnitt |
mm² |
| Drahtzahl |
24 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
24 x 0,20mm |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
3 |
| Bewicklung über Verseilung |
Plastikband |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
verzinntes Kupfergeflecht |
| Nennaussendurchmesser |
7,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Geschäumtes Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
Foam-Skin PE |
| Grundmaterial des Außenmantels |
Halogenfreie Mischung |
| Außenmantelfarbe |
gelb |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
feste Verlegung |
| Für Dauerbiegung |
Nein |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
7,5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
57 mm |
| Temperatur, fest verlegt |
-30 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-30 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
- SafetyBUS p® ist ein eingetragenes Warenzeichen der Pilz GmbH & Co.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Bus cable; SafetyBus; Fixed installation; Nominal surge impedance: 120; yellow
Benefits
- For serial transmission of safety-oriented data
Applications
- UNITRONIC BUS SAEFTY – fixed InstallationUNITRONIC BUS SAEFTY FD P – highly flexible applications
- For systems such as SafetyBUS p®, based on the well-known CAN bus system
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Bus cable |
| Weight |
68 kg/km |
| Copper index |
49 kg/km |
| valid fieldbus or Ethernet system |
SafetyBus |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
250 V |
| Test voltage core/core |
3 kV |
| Nominal surge impedance |
120 Ω |
Product design
| Cable dimensions |
3X0.75 |
| Nominal conductor cross-section (metric) |
0.75 mm² |
| Leading conductor cross-section |
mm² |
| Number of wires |
24 |
| Conductor material |
Bare copper |
| Conductor design |
24 x 0.20 mm |
| Including protective earth |
No |
| Number of cores |
3 |
| Wrapping over stranding |
Plastic tape |
| Shielded |
Yes |
| Type of overall screening |
Tin-plated copper braiding |
| Nominal outer diameter |
7.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene foam |
| Core insulation basic material, short form |
Foam-Skin PE |
| Basic material of outer sheath |
Halogen-free compound |
| Outer sheath colour |
yellow |
| Core identification |
Colours |
Product features
| Application area |
Fixed installation |
| For permanent bending |
No |
| For torsional load |
No |
| Minimum bending radius, stationary |
7.5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
57 mm |
| Temperature, fixed installation |
-30 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-30 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
- SafetyBUS p® is a registered trademark of Pilz GmbH & Co.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
