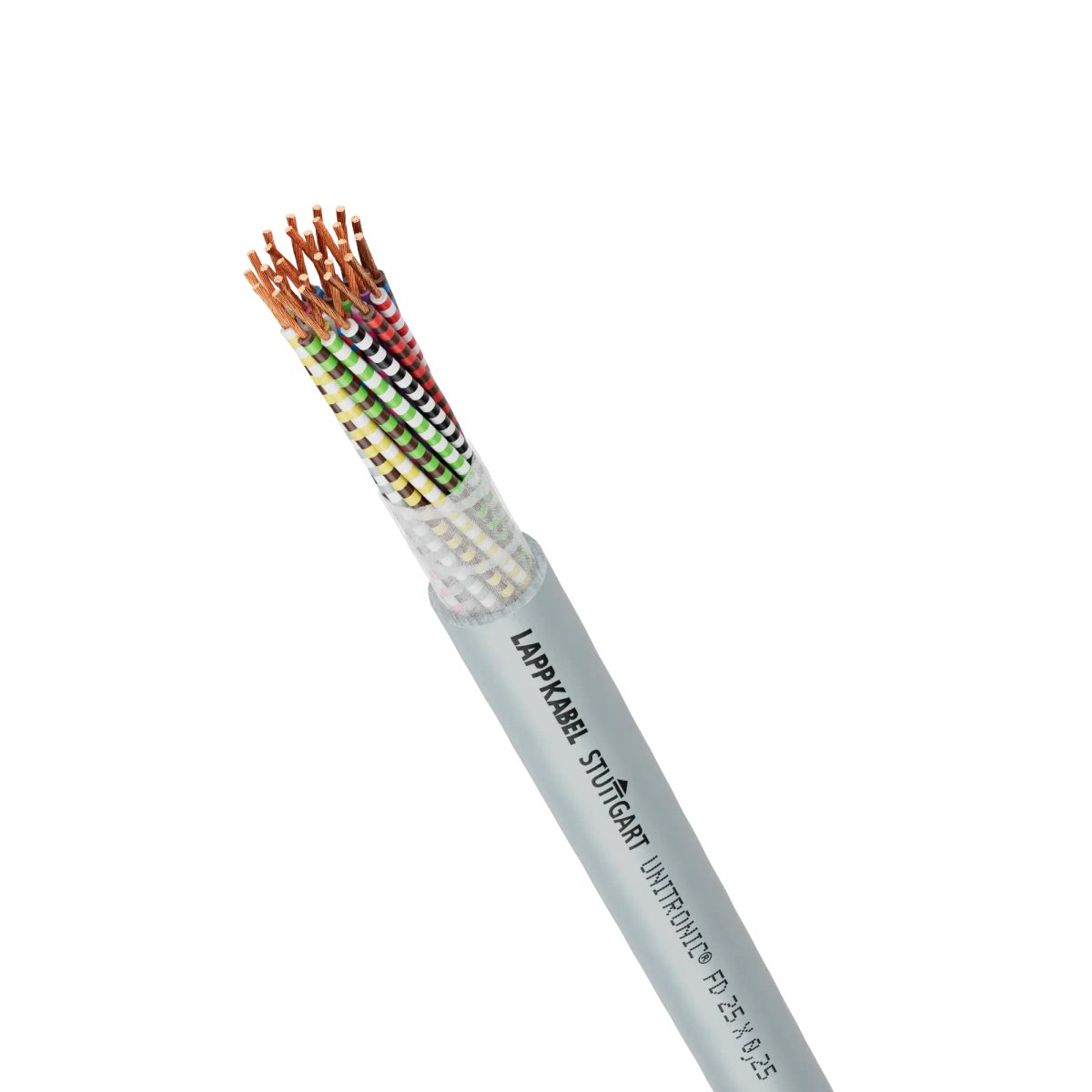

Datenleitung Niederfrequenz; 14X0.34; Ader-Farbcode: DIN 47100; PVC; Schleppkette
Vorteile
- Bewährte Leitung, erfolgreich getestet auf 2 Mio. Biegezyklen in der Schleppkette.
- Verhältnismäßig sehr kleine Biegeradien werden durch hochflexiblen Leitungsaufbau erreicht.
- Kompakte Bauweise ermöglicht geringe Außendurchmesser trotz hoher Aderzahlen.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Einsetzbar in trockenen und feuchten Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
145 kg/km |
| Kupferzahl |
47.6 kg/km |
| Industrie Segment |
Werkzeugmaschinen |
| Zolltarifnummer |
85444995 |
Elektrische Kennwerte
| Prüfspannung |
1.5 kV |
| Max. Leiterwiderstand bei 20 °C |
57 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
107 nF/km |
| Induktivität (800Hz), ca. |
0,729 mH/km |
Produktaufbau
| LiF-Feinlitzen-Leitungen |
LiFYY |
| Leitungsabmessung |
14X0.34 |
| Leiternennquerschnitt (metrisch) |
0,34 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feinstdrähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
14 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Nein |
| Bewicklung über Schirm |
Vliesbewicklung |
| Nennaussendurchmesser |
8,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyvinylchlorid |
| Grundmaterial der Aderisolation, Kurzform |
PVC |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grau |
| Außenmantelfarbe RAL Ton |
RAL 7001 |
| Aderidentifizierung |
Farben |
| Ader Farbcode |
DIN 47100 |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette; flexibel; feste Verlegung |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
3 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
25,8 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
43 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
43 mm |
| Maximale Biegezyklen |
3.000.000 |
| Maximaler Verfahrweg |
5 m |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Nein |
| UL listed |
Nein |
| cUR recognized |
Nein |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 14X0.34; Conductor colour code: DIN 47100; PVC; Cable chain
Benefits
- Proven cable successfully tested for over 2 million bending cycles in cable chains.
- Relatively small bending radii thanks to highly flexible cable design.
- Compact design enables small outer diameters despite high number of cores.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- For use in control, regulation and measurement circuits.
- The cable design allows flexible, continuously moving use in moving machine parts and in cable chains.
- Can be used in dry and damp spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
145 kg/km |
| Copper index |
47.6 kg/km |
| Industry segment |
Machine tools |
| customs code |
85444995 |
Electrical parameters
| Test voltage |
1.5 kV |
| Max. conductor resistance at 20°C |
57 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
107 nF/km |
| Inductance (800 Hz), approx. |
0.729 mH/km |
Product design
| LiF fine-stranded cables |
LiFYY |
| Cable dimensions |
14X0.34 |
| Nominal conductor cross-section (metric) |
0.34 mm² |
| Conductor material |
Bare copper |
| Conductor design |
extra-fine wire |
| Including protective earth |
No |
| Number of cores |
14 |
| Stranding type |
Layered stranding |
| Shielded |
No |
| Wrapping over screening |
Fleece wrapping |
| Nominal outer diameter |
8.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyvinylchloride |
| Core insulation basic material, short form |
PVC |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
grey |
| Cable sheath RAL colour |
RAL 7001 |
| Core identification |
Colours |
| Conductor colour code |
DIN 47100 |
Product features
| Application area |
Cable chain; Flexible; Fixed installation |
| For permanent bending |
Yes |
| For torsional load |
No |
| Minimum bending radius, stationary |
3 x outer diameter |
| Minimum bending radius in mm, fixed installation |
25.8 mm |
| Minimum bending radius, dynamic continuously flexing |
5 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
43 mm |
| Minimum bending radius, occasionally flexing |
5 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
43 mm |
| Maximum bending cycles |
3,000,000 |
| Maximum travel distance |
5 m |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
No |
| UL listed |
No |
| cUR recognised |
No |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
