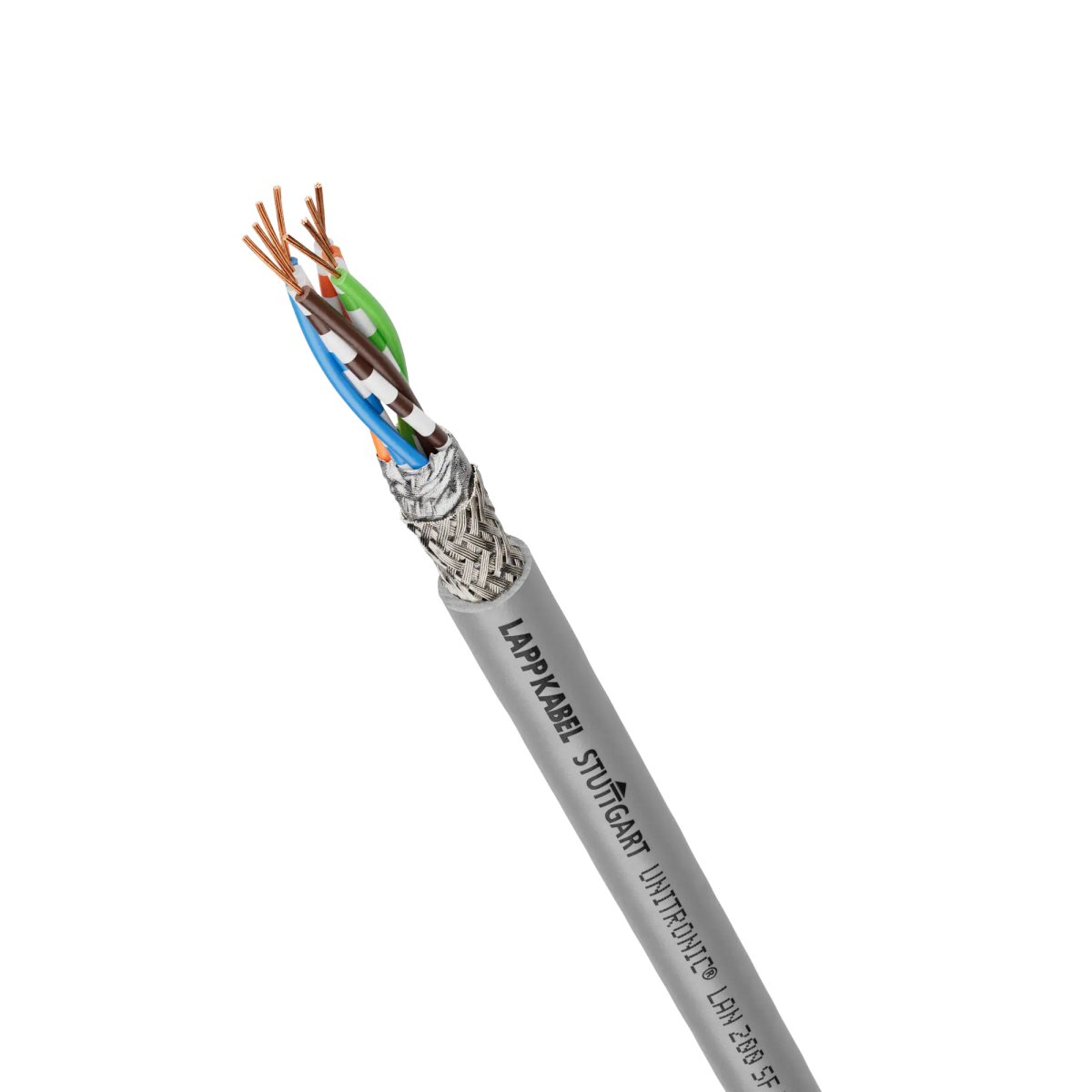

Ethernet-Leitung; flexibel, feste Verlegung; Cat.5e; SF/UTP; PVC; grau
Vorteile
- Schneller Informationsaustausch durch Ethernet-Technologie.
- Cat.5e-Performance bis 1000 Mbit/s bzw. Cat.7-Performance bis 10 Gbit/s.
- Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz (Cat.5e) bzw. bis 600 MHz (Cat.7).
- Dank flexiblem Leitungsaufbau zum Einsatz bei begrenztem Platzangebot bestimmt.
- Einfacher zu konfektionieren als starre Leitungen.
- Mit robustem PVC-Außenmantel oder halogenfreiem LSZH-Außenmantel verfügbar.
- In verschiedenen Schirmungsvarianten erhältlich.
Anwendungsbereiche
- Zur strukturierten Gebäudeverkabelung gemäß EN 50173 und ISO/IEC 11801.
- Geeignet für die Patchkabel-Konfektion bis 60 m Kabellänge.
- Für alle LAN-Netzwerke und Ethernet-Anwendungen bis 1000Base-T bzw. 10GBase-T geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Ethernet-Leitung |
| Gewicht |
36 kg/km |
| Kupferzahl |
22 kg/km |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Nennspannung |
48 V AC rms nach IEC |
| Bemessungsspannung Ader zu Ader |
50 V AC rms nach IEC |
| Maximale Betriebsspannung (nicht für Energieübertragung) |
125 V |
| Prüfspannung Ader/Ader |
0.7 kV |
| Prüfspannung Ader/Schirm |
0.7 kV |
| Prüfspannung |
0.7 kV |
| Unterstützt Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Trennungsklasse nach EN 50174-2 |
D |
| Schleifenwiderstand bei 20°C |
290 Ω/km |
| Nennwellenwiderstand |
100 Ω |
| Mögliche Übertragungsgeschwindigkeit |
1000 Mbit/s |
Produktaufbau
| Leiter Anzahl/Größe |
4X2X26/7AWG |
| Leiternennquerschnitt (metrisch) |
0,14 mm² |
| Leiternennquerschnitt (AWG) |
26 AWG |
| Führender Leiterquerschnitt |
AWG |
| Drahtzahl |
7 |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Verseilart |
Twisted-pair |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie; Kupfergeflecht |
| Kurzform Schirmung |
SF/UTP |
| Mit Nagetierschutz |
Nein |
| Min. Durchmesser der Ader |
0,95 mm |
| Nenndurchmesser der Ader |
0,98 mm |
| Max. Durchmesser der Ader |
1 mm |
| Min. Aussendurchmesser |
5,5 mm |
| Nennaussendurchmesser |
5,8 mm |
| Max. Aussendurchmesser |
6,1 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grau |
| Außenmantelfarbe RAL Ton |
RAL 7035 |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Für Dauerbiegung |
Nein |
| Trommelbar |
Nein |
| Minimaler Biegeradius, festverlegt |
4 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
24,4 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
8 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
48,8 mm |
| Temperatur, fest verlegt |
-20 °C bis 70 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
70 °C |
| Temperatur, fest verlegt min |
-20 °C |
| Temperatur, gelegentlich bewegt |
0 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
0 °C |
| Montagetemperatur min. |
0 °C |
| Montagetemperatur max. |
50 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Ethernet Kabel Kategorie |
Cat.5e |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Nein |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Ethernet cable; Flexible, Fixed installation; Cat.5e; SF/UTP; PVC; grey
Benefits
- Fast information exchange through Ethernet technology.
- Cat.5e performance up to 1000 Mbit/s or Cat.7 performance up to 10 Gbit/s.
- For the transmission of analogue and digital signals in the frequency range up to 100 MHz (Cat. 5e) or up to 600 MHz (Cat. 7).
- The flexible cable design makes it ideal for use in confined spaces.
- Easier to assemble than rigid LAN cables.
- Available with robust PVC or halogen-free LSZH outer sheath.
- Available in different shielding variants.
Applications
- For structured building cabling according to EN 50173 and ISO/IEC 11801.
- Suitable for patch cable assembly up to a cable length of 60 m.
- Suitable for all LAN networks and Ethernet applications up to 1000Base-T or 10CBase-T.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Ethernet cable |
| Weight |
36 kg/km |
| Copper index |
22 kg/km |
| Industry segment |
Building Automation |
| customs code |
85444993 |
Electrical parameters
| Nominal voltage |
48 V AC rms according to IEC |
| Rated voltage core to core |
50 V AC rms according to IEC |
| Maximum operating voltage (not for power transmission) |
125 V |
| Test voltage core/core |
0.7 kV |
| Test voltage core/screening |
0.7 kV |
| Test voltage |
0.7 kV |
| Supports Power over Ethernet |
IEEE 802.3af (PoE); IEEE 802.3at (PoE+); IEEE 802.3bt (4PPoE) |
| Segregation class according to EN 50174-2 |
D |
| Loop resistance at 20°C |
290 Ω/km |
| Nominal surge impedance |
100 Ω |
| Possible data transmission rates |
1000 Mbit/s |
Product design
| Conductor number/size |
4X2X26/7AWG |
| Nominal conductor cross-section (metric) |
0.14 mm² |
| Nominal conductor cross-section (AWG) |
26 AWG |
| Leading conductor cross-section |
AWG |
| Number of wires |
7 |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Stranding type |
Twisted-pair |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil; Copper braiding |
| Shielding, short form |
SF/UTP |
| With rodent protection |
No |
| Min. core diameter |
0.95 mm |
| Nominal core diameter |
0.98 mm |
| Max. core diameter |
1 mm |
| Min. outer diameter |
5.5 mm |
| Nominal outer diameter |
5.8 mm |
| Max. outer diameter |
6.1 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
grey |
| Cable sheath RAL colour |
RAL 7035 |
| Core identification |
Colours |
Product features
| Application area |
Flexible; Fixed installation |
| For permanent bending |
No |
| Windable |
No |
| Minimum bending radius, stationary |
4 x outer diameter |
| Minimum bending radius in mm, fixed installation |
24.4 mm |
| Minimum bending radius, occasionally flexing |
8 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
48.8 mm |
| Temperature, fixed installation |
-20 °C to 70 °C max. conductor temperature |
| Temperature, fixed installation max |
70 °C |
| Temperature, fixed installation min |
-20 °C |
| max. conductor temperature, occasionally moved |
0 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
0 °C |
| Installation temperature min. |
0 °C |
| Max. assembly temperature |
50 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Ethernet cable category |
Cat.5e |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
No |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
