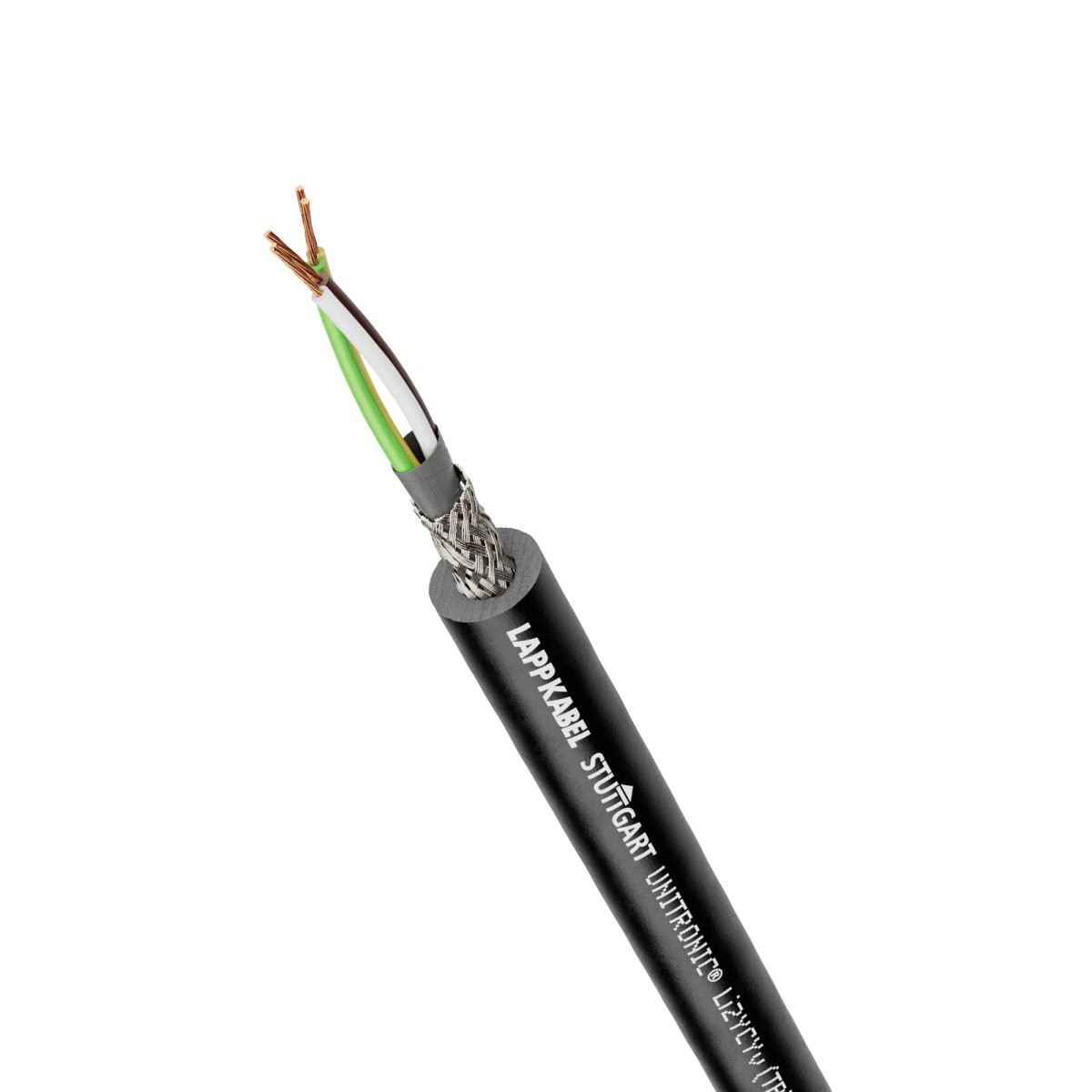

Datenleitung Niederfrequenz; 3X2X0.22; Ader-Farbcode: DIN 47100; PVC; Geschirmt; flexibel
Vorteile
- Kapazitätsarme Aderisolation für lange Übertragungswege.
- Sehr robust durch verstärkten Außenmantel mit mind. 1,8 mm Wanddicke.
- Kompatibel zu den Schnittstellen RS422 und RS485 für die differenzielle Daten- und Signalübertragung über große Entfernungen.
- Datenübertragungsraten bis 10 Mbit/s möglich.
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- Durch die Paarverseilung (TP, Twisted Pair) mit kurzen Schlaglängen sind die Leiterkreise gut entkoppelt.
- Erlaubt lötfreien Leiteranschluss durch Schneidklemmtechnik oder Maxi-Termi-Point-Technik.
- Mit robustem, flexiblem und widerstandsfähigem PVC-Außenmantel.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Geeignet für den Einsatz in AC- und DC-Ladeinfrastrukturen der Elektromobilität.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen, feuchten und nassen Umgebungen.
- UV- und ölbeständiges Material.
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs.
Technische Daten
Allgemeine Informationen
| Marke | UNITRONIC® |
|---|---|
| Produkttyp | Datenleitung Niederfrequenz |
| Gewicht | 93 kg/km |
| Kupferzahl | 28.6 kg/km |
| Industrie Segment | Landmaschinen; Medizintechnik & Pharma; Lüftungs- & Klimatechnik; Erneuerbare Energien: Solar; Gebäudeautomation |
| Zolltarifnummer | 85444995 |
Elektrische Kennwerte
| Prüfspannung Ader/Ader | 2 kV |
|---|---|
| Prüfspannung Ader/Schirm | 1 kV |
| Max. Leiterwiderstand bei 20 °C | 93 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. | 59 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca | 91 nF/km |
| Induktivität (800Hz), ca. | 0,755 mH/km |
Produktaufbau
| Li-Litzen-Leitungen | Li2YCY (TP) |
|---|---|
| Leitungsabmessung | 3X2X0.22 |
| Leiternennquerschnitt (metrisch) | 0,22 mm² |
| Leitermaterial | blankes Kupfer |
| Leiteraufbau | 7-drähtig |
| Einschließlich Schutzleiter | Nein |
| Anzahl Paare | 3 |
| Verseilart | Twisted-pair |
| Geschirmt | Ja |
| Art des Gesamtschirm | verzinntes Kupfergeflecht |
| Nennaussendurchmesser | 8,7 mm |
| Leitungsform | rund |
| Grundmaterial der Aderisolation | Polyethylen |
| Grundmaterial der Aderisolation, Kurzform | PE |
| Grundmaterial des Außenmantels | Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform | PVC |
| Mit verstärktem Außenmantel | Ja |
| Außenmantelfarbe | schwarz |
| Außenmantelfarbe RAL Ton | RAL 9005 |
| Aderidentifizierung | Farben |
| Ader Farbcode | DIN 47100 |
Produkteigenschaften
| Einsatzgebiet | flexibel; feste Verlegung |
|---|---|
| Minimaler Biegeradius, festverlegt | 6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt | 52,2 mm |
| Minimaler Biegeradius, gelegentlich bewegt | 15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt | 130,5 mm |
| Temperatur, fest verlegt | -40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max | 80 °C |
| Temperatur, fest verlegt min | -40 °C |
| Temperatur, gelegentlich bewegt | -5 °C bis 70 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max | 70 °C |
| Temperatur, gelegentlich bewegt min | -5 °C |
| Flammwidrig | Ja |
| Flammwidrigkeit nach | IEC 60332-1-2 |
| UV-beständig | Ja |
| Halogenfrei | Nein |
| Ölbeständig | Nein |
| LABS-frei | Ja |
| LABS-frei nach | VDMA 24364-B2-L |
| Kapazitätsarm | Ja |
Zertifizierungen und Normen
| CE gekennzeichnet | Ja |
|---|---|
| EAC zertifiziert | Ja |
| EAC Zertifizierungsnummer | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert | Nein |
| Flammwidrigkeit nach UN/ECE-R118 getestet | Nein |
Datenblätter und Zertifikate
- Datenblatt: DB0031350DE.pdf
- Technische Tabelle: T9_Ader-Ident-Code nach VDE-Farbcode_de.pdf
- CE Konformitätserklärung: CE0031350EN.pdf
- CPR Leistungserklärung: UILCPRDOP19_0031320-1EN.pdf
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
