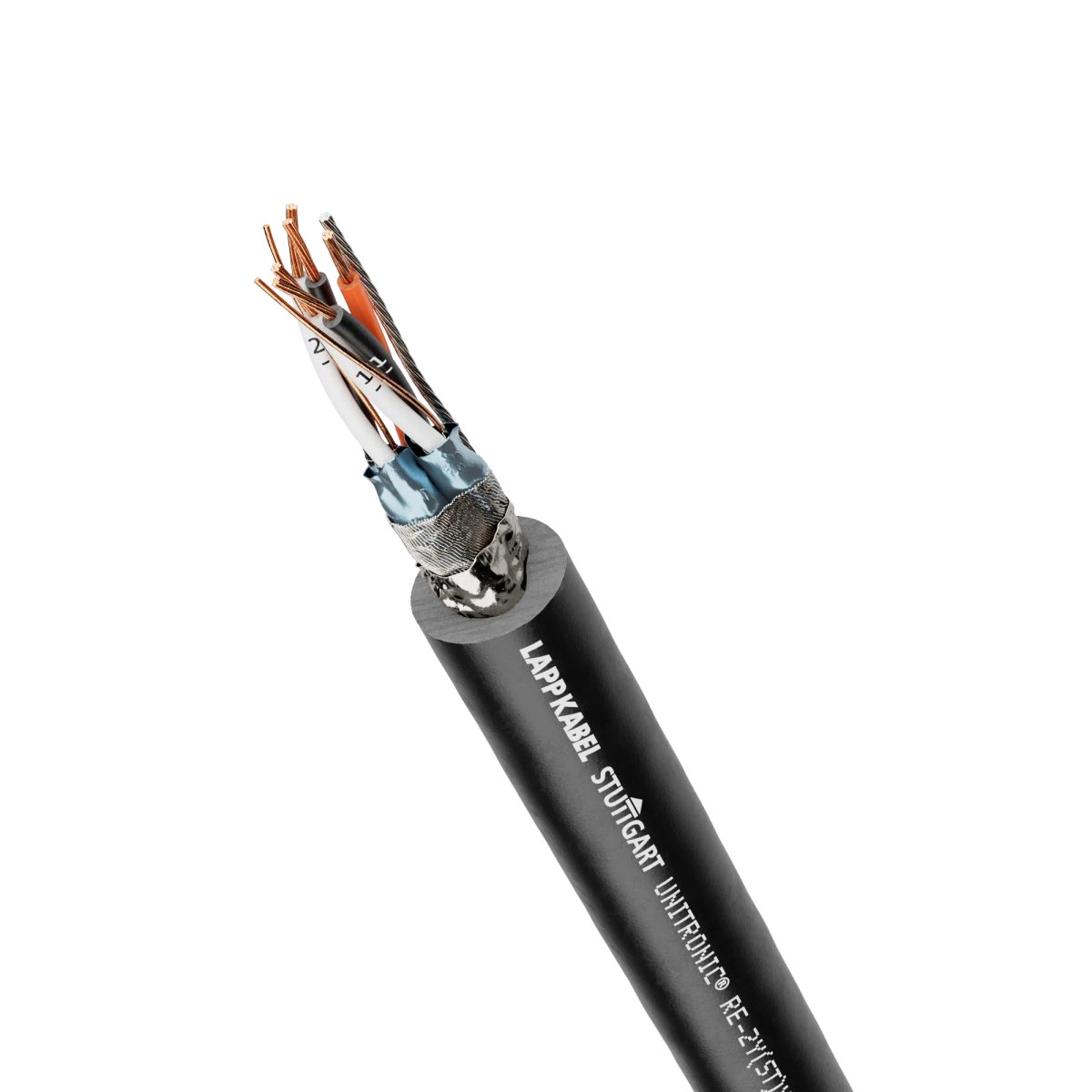

Rechnerkabel; 4X2X0.5; schwarz; PVC; Geschirmt; flexibel
Vorteile
- Sehr robust durch verstärkten Außenmantel mit mind. 1,8 mm Wanddicke.
- Idealer Schutz vor elektromagnetischer Störung durch doppelte Schirmung: einzeln geschirmte Aderpaare mittels aluminiumkaschierter Folie und Kupfer-Beilauflitze für die Schirmkontaktierung (PiMF) sowie zusätzliches Kupferabschirmgeflecht als Gesamtschirm für die Leitung.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Typische Verwendungsbereiche sind Großrechneranlagen in Müllverbrennungsanlagen und Kläranlagen.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen und feuchten Umgebungen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
- Ausführungen in schwarz sind für den Außenbereich geeignet.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Rechnerkabel |
| Gewicht |
170 kg/km |
| Kupferzahl |
60 kg/km |
| Industrie Segment |
Prozessindustrie |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Prüfspannung Ader/Ader |
2 kV |
| Prüfspannung Ader/Schirm |
0.6 kV |
| Max. Leiterwiderstand bei 20 °C |
36 Ω/km |
Produktaufbau
| RE-Prozessrechnerkabel |
RE-2Y(ST)Yv PiMF |
| Leitungsabmessung |
4X2X0.5 |
| Leiternennquerschnitt (metrisch) |
0,5 mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
8 |
| Anzahl Paare |
4 |
| Art der Paarschirmung |
alukaschierte Kunststofffolie |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie |
| Nennaussendurchmesser |
11,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Zusätzliche Kommunikationsader |
Ja |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Mit verstärktem Außenmantel |
Ja |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Sonstiges |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, gelegentlich bewegt |
15 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
174 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 50 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
50 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
| CPR Brandklasse |
Eca |
| Flammwidrigkeit nach UN/ECE-R118 getestet |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Computer cable; 4X2X0.5; black; PVC; Shielded; Flexible
Benefits
- Very robust due to reinforced outer sheath with a wall thickness of at least 1.8 mm.
- Ideal protection against electromagnetic interference thanks to double shielding: individually shielded wire pairs using aluminium-laminated foil and copper drain wire for the shield contact (PiMF), as well as an additional copper stranded shielding acting as an overall shield for the cable.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- For use in control, regulation and measurement circuits.
- For fixed installation and occasional movement.
- Can be used in dry and damp environments.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
- Black variants are suitable for outdoor use.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Computer cable |
| Weight |
170 kg/km |
| Copper index |
60 kg/km |
| Industry segment |
Processing Industries |
| customs code |
85444993 |
Electrical parameters
| Test voltage core/core |
2 kV |
| Test voltage core/screening |
0.6 kV |
| Max. conductor resistance at 20°C |
36 Ω/km |
Product design
| RE process computer cables |
RE-2Y(ST)Yv PiMF |
| Cable dimensions |
4X2X0.5 |
| Nominal conductor cross-section (metric) |
0.5 mm² |
| Conductor material |
Bare copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
8 |
| Number of pairs |
4 |
| Pair shielding type |
Aluminium-laminated plastic foil |
| Stranding type |
Layered stranding |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil |
| Nominal outer diameter |
11.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Additional communication core |
Yes |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| With reinforced outer sheath |
Yes |
| Outer sheath colour |
black |
| Core identification |
Other |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, occasionally flexing |
15 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
174 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 50 °C max. conductor temperature |
| Temperature, occasionally moved max |
50 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
| CPR fire class |
Eca |
| Flame retardance tested according to UN/ECE-R118 |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
