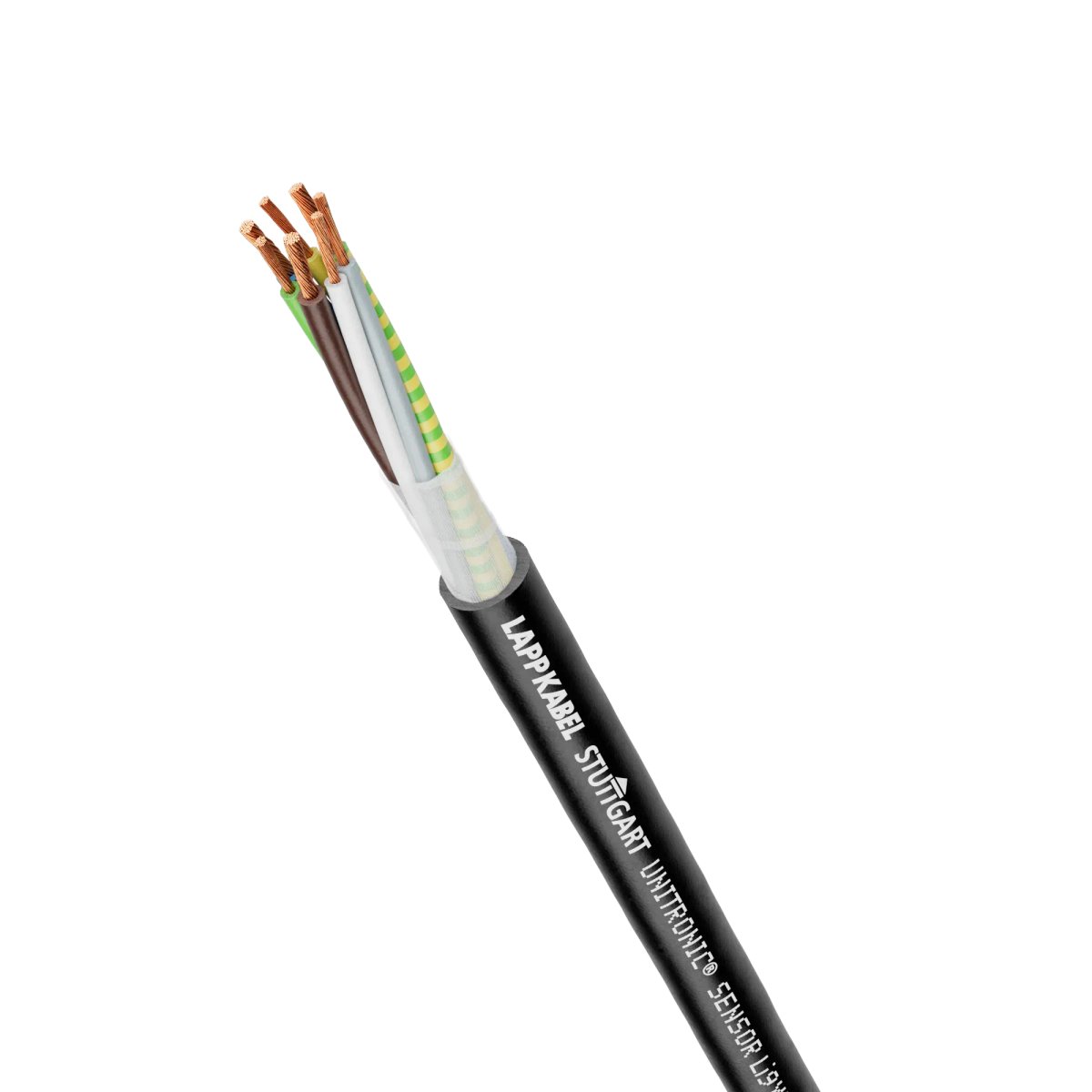

Sensor/Aktor-Leitung; Schleppkette; PUR; schwarz
Vorteile
- Bindet 4 bis 16 Sensoren und Aktoren an.
- Statt vieler Einzelleitungen wird nur eine einzige Zuleitung benötigt.
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial.
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum.
Anwendungsbereiche
- Zur Verbindung bewegter Sensor-/Aktorgruppen der Feldebene mit Steuerungseinheiten oder I/O‑Modulen.
- Dient der Spannungsversorgung von mehreren Sensoren und Aktoren sowie der Signalübertragung.
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
- Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen.
- PUR-Außenmantel hält hohen mechanischen Belastungen stand.
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Sensor/Aktor-Leitung |
| Gewicht |
65 kg/km |
| Kupferzahl |
34.5 kg/km |
| gültiges Feldbus oder Ethernet System |
Sensor/Actuator |
| Industrie Segment |
Gebäudeautomation |
| Zolltarifnummer |
85444993 |
Produktaufbau
| Li-Litzen-Leitungen |
Li9Y11Y |
| Leiter Anzahl/Größe |
3×0.75+4×0.34 |
| Leiternennquerschnitt (metrisch) |
0,75 mm² |
| Führender Leiterquerschnitt |
mm² |
| Leitermaterial |
blankes Kupfer |
| Leiteraufbau |
feinstdrähtig |
| Einschließlich Schutzleiter |
Ja |
| Leitungselement 1 |
Signalader: 3×0.75 |
| Leitungselement 2 |
Signalader: 4×0.34 |
| Bewicklung über Verseilung |
Vliesbewicklung |
| Geschirmt |
Nein |
| Mit Nagetierschutz |
Nein |
| Nennaussendurchmesser |
6,6 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polypropylen |
| Grundmaterial der Aderisolation, Kurzform |
PP |
| Grundmaterial des Außenmantels |
Polyurethan |
| Grundmaterial des Außenmantels, Kurzform |
PUR |
| Außenmantelfarbe |
schwarz |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
Schleppkette |
| Für Dauerbiegung |
Ja |
| Für Torsionsbelastung |
Nein |
| Minimaler Biegeradius, festverlegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
33 mm |
| Minimaler Biegeradius, dynamisch dauerbewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, dynamisch dauerbewegt |
66 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
5 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
33 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 80 °C max. Leitertemperatur |
| Temperatur, gelegentlich bewegt max |
80 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Temperatur, dynamisch dauerbewegt |
-5 °C bis 80 °C max. Leitertemperatur |
| Temperatur, dynamisch dauerbewegt max |
80 °C |
| Temperatur, dynamisch dauerbewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
UL FT2 |
| UV-beständig |
Nein |
| Halogenfrei |
Ja |
| Halogenfreiheit nach |
VDE 0472-815 |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
| Fast Connect (FC) Kabel |
Nein |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Ja |
| UL listed |
Nein |
| cUR recognized |
Ja |
| cUL listed |
Nein |
| CSA zertifiziert |
Nein |
| VDE zertifiziert |
Nein |
| Ecolab zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Sensor/actuator cable; Cable chain; PUR; black
Benefits
- Connects 4 to 16 sensors and actuators.
- Instead of many individual lines, only a single supply line is required.
- Durable, resistant product thanks to the outer sheath PUR material that is resistant to abrasions, notches and cuts.
- UL certification according to technical data enables the product to be used on the North American market.
Applications
- For connecting moving sensor/actuator groups at field level to control units or I/O modules.
- It is used to supply power to several sensors and actuators and for signal transmission.
- The cable design allows flexible, continuously moving use in moving machine parts and in cable chains.
- Can be used in dry and damp conditions, and especially in harsh and oily environments.
- The PUR outer sheath withstands high mechanical loads.
- The PUR outer sheath is resistant to mineral oil-based lubricants and highly resistant to chemicals.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Sensor/actuator cable |
| Weight |
65 kg/km |
| Copper index |
34.5 kg/km |
| valid fieldbus or Ethernet system |
Sensor/Actuator |
| Industry segment |
Building Automation |
| customs code |
85444993 |
Product design
| Li-stranded cables |
Li9Y11Y |
| Conductor number/size |
3×0.75+4×0.34 |
| Nominal conductor cross-section (metric) |
0.75 mm² |
| Leading conductor cross-section |
mm² |
| Conductor material |
Bare copper |
| Conductor design |
extra-fine wire |
| Including protective earth |
Yes |
| Cable element 1 |
Signal core: 3×0.75 |
| Cable element 2 |
Signal core: 4×0.34 |
| Wrapping over stranding |
Fleece wrapping |
| Shielded |
No |
| With rodent protection |
No |
| Nominal outer diameter |
6.6 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polypropylene |
| Core insulation basic material, short form |
PP |
| Basic material of outer sheath |
Polyurethane |
| Basic material of outer sheath, short form |
PUR |
| Outer sheath colour |
black |
| Core identification |
Colours |
Product features
| Application area |
Cable chain |
| For permanent bending |
Yes |
| For torsional load |
No |
| Minimum bending radius, stationary |
5 x outer diameter |
| Minimum bending radius in mm, fixed installation |
33 mm |
| Minimum bending radius, dynamic continuously flexing |
10 x outer diameter |
| Minimum bending radius in mm, dynamic continuously flexing |
66 mm |
| Minimum bending radius, occasionally flexing |
5 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
33 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 80 °C max. conductor temperature |
| Temperature, occasionally moved max |
80 °C |
| Temperature, occasionally moved min |
-5 °C |
| Temperature, dynamic continuously flexing |
-5 °C to 80 °C max. conductor temperature |
| Temperature, dynamic continuously flexing max |
80 °C |
| Temperature, dynamic continuously flexing min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
UL FT2 |
| UV-resistant |
No |
| Halogen-free |
Yes |
| Halogen-free according to |
VDE 0472-815 |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
| Fast Connect (FC) cable |
No |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| UL recognized |
Yes |
| UL listed |
No |
| cUR recognised |
Yes |
| cUL listed |
No |
| CSA certified |
No |
| VDE certified |
No |
| Ecolab certified |
No |
Datasheets and certificates
Manufacturer notes
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
