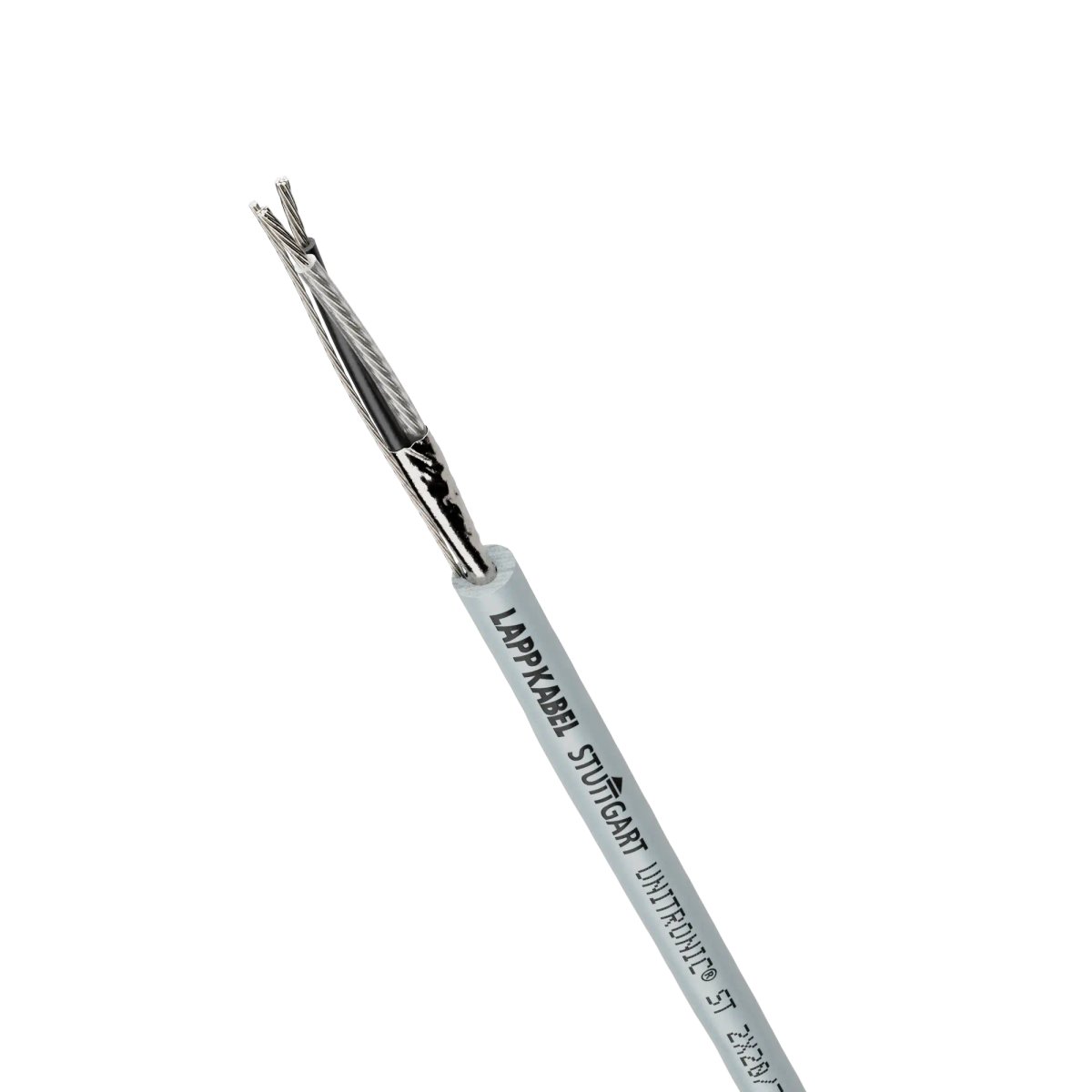

Datenleitung Niederfrequenz; 2X20 AWG; PVC; Geschirmt; flexibel
Vorteile
- Kapazitätsarme Aderisolation für lange Übertragungswege.
- Idealer Schutz vor elektromagnetischer Störung durch statische Schirmung mittels aluminiumkaschierter Folie sowie Kupfer-Beilauflitze für die Schirmkontaktierung.
- Mit robustem, flexiblem und widerstandsfähigem PVC-Außenmantel.
Anwendungsbereiche
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen.
- Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.
- Zur festen Verlegung und gelegentlichen Bewegung.
- Einsetzbar in trockenen, feuchten und nassen Räumen.
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.
Technische Daten
Allgemeine Informationen
| Marke |
UNITRONIC® |
| Produkttyp |
Datenleitung Niederfrequenz |
| Gewicht |
35 kg/km |
| Kupferzahl |
17.2 kg/km |
| Zolltarifnummer |
85444993 |
Elektrische Kennwerte
| Maximale Betriebsspannung (nicht für Energieübertragung) |
500 V |
| Prüfspannung |
1.5 kV |
| Kurzschlusstemperatur [5s] |
150 °C |
| Max. Leiterwiderstand bei 20 °C |
36,7 Ω/km |
| Schleifenwiderstand bei 20°C |
31,2 Ω/km |
| Betriebskapazität Ader/Ader (800Hz), ca. |
74 nF/km |
| Betriebskapazität Ader/Schirm (800Hz), ca |
115 nF/km |
| Induktivität (800Hz), ca. |
0,728 mH/km |
| Nennwellenwiderstand |
95 Ω |
Produktaufbau
| Leitungsabmessung |
2X20 AWG |
| Leiternennquerschnitt (metrisch) |
0,52 mm² |
| Leiternennquerschnitt (AWG) |
20 AWG |
| Führender Leiterquerschnitt |
AWG |
| Leitermaterial |
verzinntes Kupfer |
| Leiteraufbau |
7-drähtig |
| Einschließlich Schutzleiter |
Nein |
| Anzahl Adern |
2 |
| Verseilart |
Lagenverseilung |
| Geschirmt |
Ja |
| Art des Gesamtschirm |
alukaschierte Kunststofffolie |
| Nenndurchmesser der Ader |
1,76 mm |
| Nennaussendurchmesser |
5,2 mm |
| Leitungsform |
rund |
| Grundmaterial der Aderisolation |
Polyethylen |
| Grundmaterial der Aderisolation, Kurzform |
PE |
| Grundmaterial des Außenmantels |
Polyvinylchlorid |
| Grundmaterial des Außenmantels, Kurzform |
PVC |
| Außenmantelfarbe |
grau |
| Aderidentifizierung |
Farben |
Produkteigenschaften
| Einsatzgebiet |
flexibel; feste Verlegung |
| Minimaler Biegeradius, festverlegt |
6 x Außendurchmesser |
| Minimaler Biegeradius in mm, festverlegt |
31,2 mm |
| Minimaler Biegeradius, gelegentlich bewegt |
10 x Außendurchmesser |
| Minimaler Biegeradius in mm, gelegentlich bewegt |
52 mm |
| Temperatur, fest verlegt |
-40 °C bis 80 °C max. Leitertemperatur nach IEC |
| Temperatur, fest verlegt max |
80 °C |
| Temperatur, fest verlegt min |
-40 °C |
| Temperatur, gelegentlich bewegt |
-5 °C bis 70 °C max. Leitertemperatur nach IEC |
| Temperatur, gelegentlich bewegt max |
70 °C |
| Temperatur, gelegentlich bewegt min |
-5 °C |
| Flammwidrig |
Ja |
| Flammwidrigkeit nach |
IEC 60332-1-2 |
| UV-beständig |
Nein |
| Witterungsbeständig |
Nein |
| Ozonbeständig |
Ja |
| Halogenfrei |
Nein |
| Ölbeständig |
Nein |
| LABS-frei |
Ja |
| LABS-frei nach |
VDMA 24364-B2-L |
Zertifizierungen und Normen
| CE gekennzeichnet |
Ja |
| EAC zertifiziert |
Ja |
| EAC Zertifizierungsnummer |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE zertifiziert |
Nein |
Datenblätter und Zertifikate
Herstellerhinweise
- Induktivität und Betriebskapazität sind weder definierte noch kontrollierte elektrische Parameter. Die angegebenen Werte wurden durch Berechnung ermittelt und können aufgrund von Toleranzen abweichen.
- Wenn nicht anders spezifiziert, handelt es sich bei allen dargestellten Werten zum Produkt um Nennwerte bei Raumtemperatur. Weitere Wertangaben, wie z.B. Toleranzen erhalten Sie – soweit verfügbar und zur Veröffentlichung freigegeben- auf Anfrage.
- Die Fotografien und Grafiken sind nicht maßstäblich und keine detailgetreuen Abbildungen der jeweiligen Produkte.
- Die Abwesenheit von LABS-Rohstoffen schützt nicht vor dem potenziellen Risiko einer Kontamination mit lackbenetzungsstörenden Substanzen bei der späteren Handhabung des Produkts/der Produkte während des Transports, der Lagerung oder der Weiterverarbeitung nach der Lieferung.
LAPP Produktinformationen und Unterlagen
Hersteller-Nennwerte; Abbildungen sind repräsentativ. Maßgeblich für die Bestellung sind die bestätigte Ausführung, Menge und der angezeigte Gesamtpreis.
Low-frequency data cable; 2X20 AWG; PVC; Shielded; Flexible
Benefits
- Low-capacitance core insulation for long transmission paths.
- Ideal protection against electromagnetic interference thanks to static shielding with aluminium-laminated foil and copper drain wire for the shield contact.
- With robust, flexible and resistant PVC outer sheath.
Applications
- Can be used universally at machine interfaces for many applications for data and signal transmission in the low-frequency range.
- For use in control, regulation and measurement circuits.
- Especially for environments where electromagnetic compatibility (EMC) is required.
- For fixed installation and occasional movement.
- Can be used in dry, damp and wet spaces.
- The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance.
Technical specifications
General information
| Brand |
UNITRONIC® |
| Product type |
Low-frequency data cable |
| Weight |
35 kg/km |
| Copper index |
17.2 kg/km |
| customs code |
85444993 |
Electrical parameters
| Maximum operating voltage (not for power transmission) |
500 V |
| Test voltage |
1.5 kV |
| Short-circuit temperature [5s] |
150 °C |
| Max. conductor resistance at 20°C |
36.7 Ω/km |
| Loop resistance at 20°C |
31.2 Ω/km |
| Conductor/conductor operating capacitance (800Hz), approx. |
74 nF/km |
| Conductor/shielding operating capacitance (800Hz), approx. |
115 nF/km |
| Inductance (800 Hz), approx. |
0.728 mH/km |
| Nominal surge impedance |
95 Ω |
Product design
| Cable dimensions |
2X20 AWG |
| Nominal conductor cross-section (metric) |
0.52 mm² |
| Nominal conductor cross-section (AWG) |
20 AWG |
| Leading conductor cross-section |
AWG |
| Conductor material |
Tin-plated copper |
| Conductor design |
7-wire |
| Including protective earth |
No |
| Number of cores |
2 |
| Stranding type |
Layered stranding |
| Shielded |
Yes |
| Type of overall screening |
Aluminium-laminated plastic foil |
| Nominal core diameter |
1.76 mm |
| Nominal outer diameter |
5.2 mm |
| Cable shape |
Round |
| Core insulation basic material |
Polyethylene |
| Core insulation basic material, short form |
PE |
| Basic material of outer sheath |
Polyvinylchloride |
| Basic material of outer sheath, short form |
PVC |
| Outer sheath colour |
grey |
| Core identification |
Colours |
Product features
| Application area |
Flexible; Fixed installation |
| Minimum bending radius, stationary |
6 x outer diameter |
| Minimum bending radius in mm, fixed installation |
31.2 mm |
| Minimum bending radius, occasionally flexing |
10 x outer diameter |
| Minimum bending radius in mm, occasionally flexing |
52 mm |
| Temperature, fixed installation |
-40 °C to 80 °C max. conductor temperature according to IEC |
| Temperature, fixed installation max |
80 °C |
| Temperature, fixed installation min |
-40 °C |
| max. conductor temperature, occasionally moved |
-5 °C to 70 °C max. conductor temperature according to IEC |
| Temperature, occasionally moved max |
70 °C |
| Temperature, occasionally moved min |
-5 °C |
| Flame-retardant |
Yes |
| Flame retardance according to |
IEC 60332-1-2 |
| UV-resistant |
No |
| Weather-resistant |
No |
| Ozone-resistant |
Yes |
| Halogen-free |
No |
| Oil-resistant |
No |
| PWIS-free |
Yes |
| PWIS-free according to |
VDMA 24364-B2-L |
Certifications and standards
| CE marking |
Yes |
| EAC-certified |
Yes |
| EAC certification number |
ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| VDE certified |
No |
Datasheets and certificates
Manufacturer notes
- Inductance and operating capacitance are neither defined nor controlled electrical parameters. The specified values were determined by calculation and may deviate due to tolerances.
- Unless specified otherwise, the product values shown are rated values at room temperature. You can receive further values, such as tolerances, upon request if they are available and have been released for publication.
- Photographs and graphics are not to scale and do not represent detailed images of the respective products.
- The absence of PWIS raw materials does not protect against the potential risk of contamination with substances that interfere with the paint wetting during subsequent handling of the product(s) during transport, storage or further processing after delivery.
LAPP product information and documents
Manufacturer nominal values; images are representative. The confirmed configuration, quantity and displayed total apply to the order.
